Узел переменной синхронизации клапанов VVT (B4204T10, B4204T11, B4204T12)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• правое переднее колесо колесо колесо
• Упругий элемент опоры двигателя, правый Подушка двигателя, правая Подушка двигателя, правая
• гаситель колебаний Гаситель колебаний

Выверните винты.🔩 Момент затяжки: 10 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

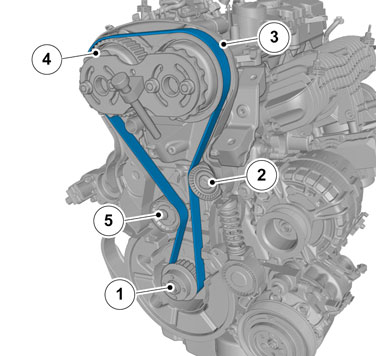

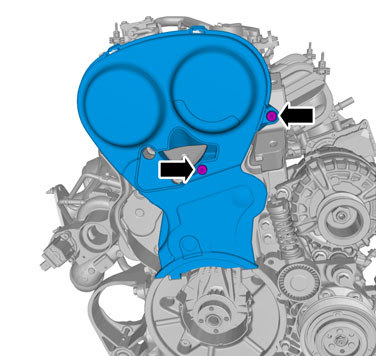

Снимите ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма Ремень распределительного механизма

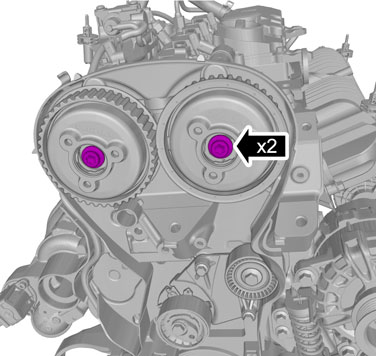

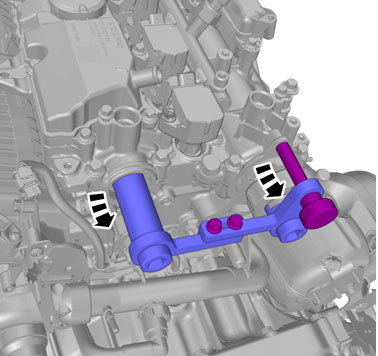

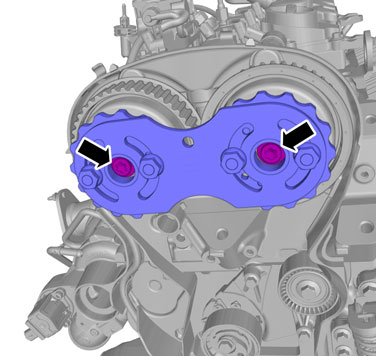

🔧 УпорВыверните винты.

Осторожно: Убедитесь, что отмеченная деталь демонтирована.

Внимание: Будьте готовы собрать вытекающие жидкости.

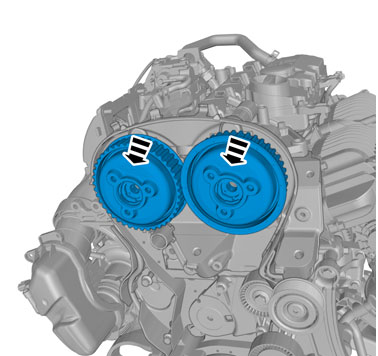

Снимите вакуумный насос тормозного усилителя Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов

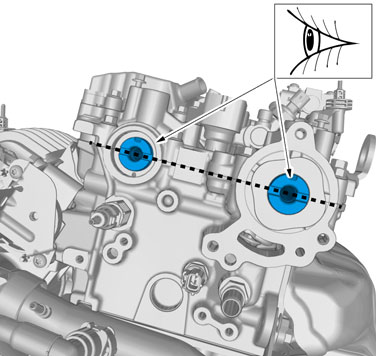

Осторожно: Убедитесь, что компонент располагается в правильном положении.

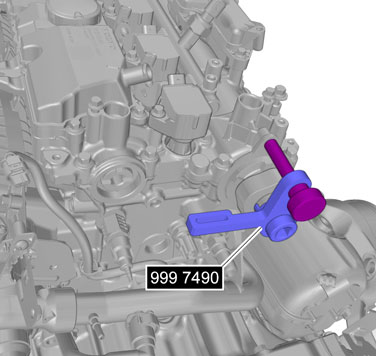

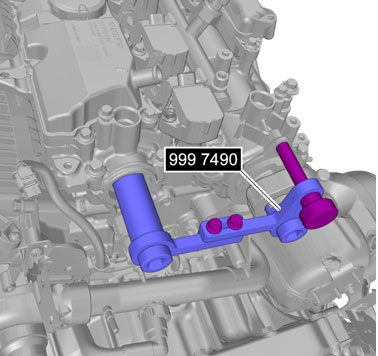

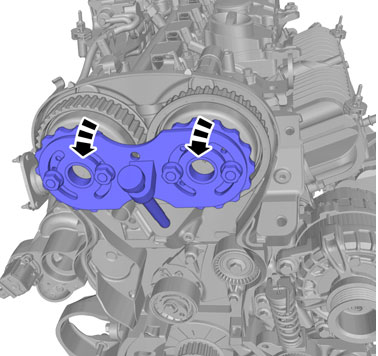

🔧 Регулятор положения

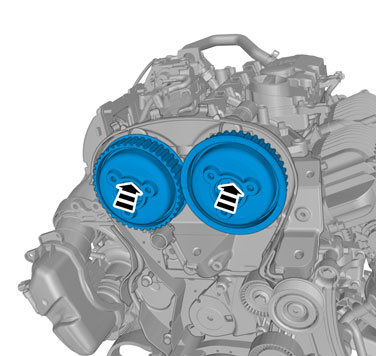

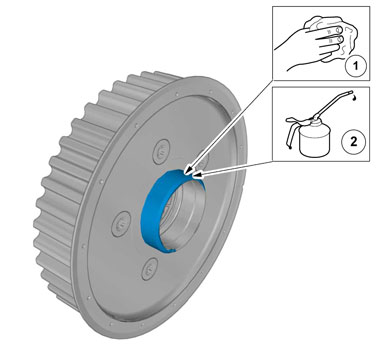

1. Изопропанол арт. 1161721
2. Моторное масло

Примечание: На этом этапе затяните винты только рукой.

Примечание: На этом этапе затяните гайки только рукой.

Примечание: Убедитесь в том, что последовательность действий является правильной.

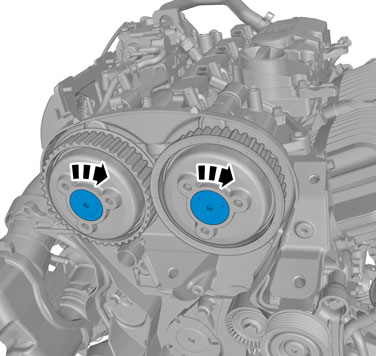

Примечание: Напряжение распредвала зависит от температуры двигателя.

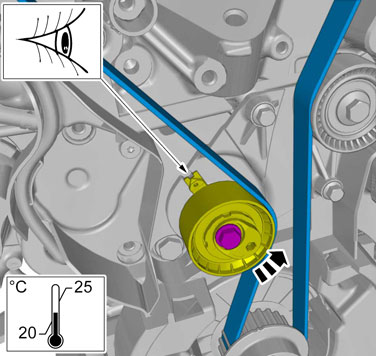

Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.

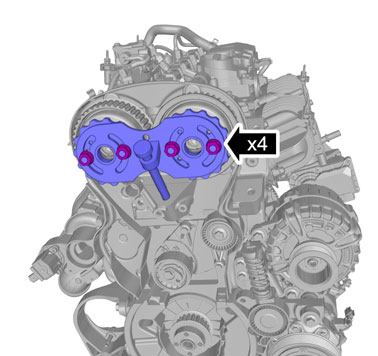

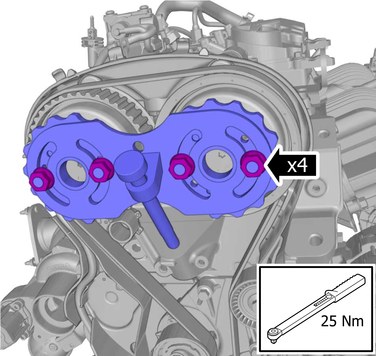

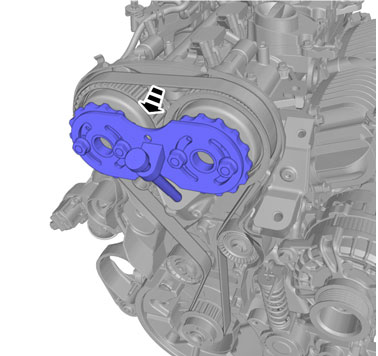

Отрегулируйте до указанной величины.Ключ-шестигранникЗатяните винты🔩 Момент затяжки: 24 Н·м

Затяните гайки.

Затяните винты.🔩 Момент затяжки: 90 Н·м

Осторожно: Убедитесь, что отмеченная деталь демонтирована.

Осторожно: Убедитесь, что отмеченная деталь демонтирована.

Примечание: Вращение двигателя выполняется для того, чтобы ремень занял правильное положение.

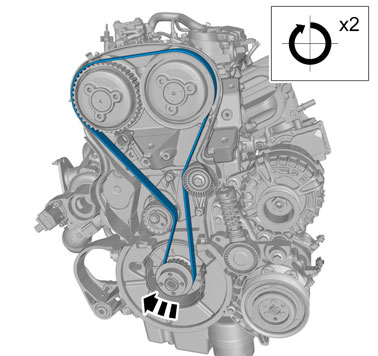

Проверните двигатель.

Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.

Отрегулируйте до указанной величины.

🔩 Момент затяжки: 5 Н·м

Установите в обратном порядке.
