Ремень распределительного механизма (B4204T11, B4204T12, B4204T15)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• правое переднее колесо колесо
• Упругий элемент опоры двигателя, правый Подушка двигателя, правая
• гаситель колебаний Гаситель колебаний

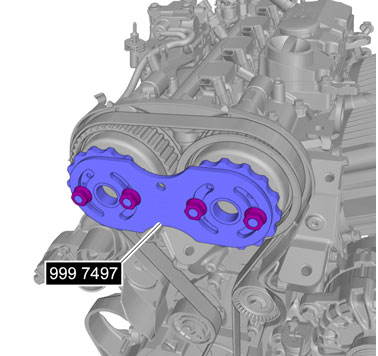

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь, что компонент располагается в правильном положении.

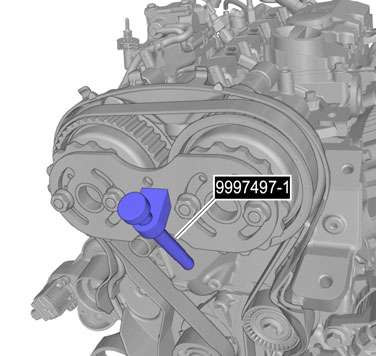

🔧 Упор

🔧 Упор

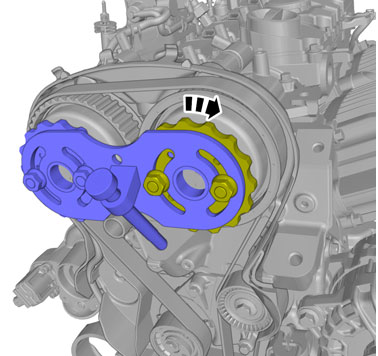

Примечание: Убедитесь, что компонент повернут до упора.

Затяните гайки.

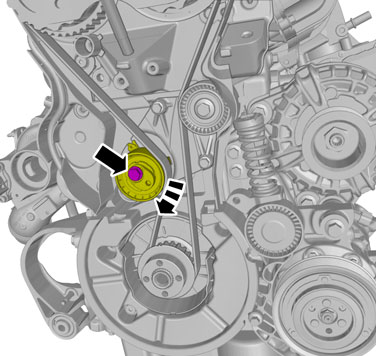

Отсоедините винт.

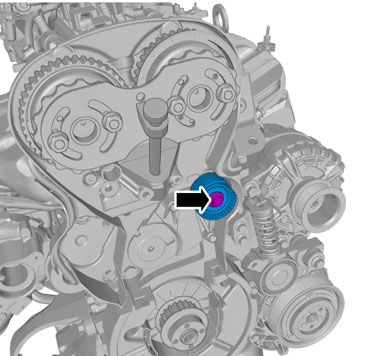

Выверните винт.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь в том, что коленвал не вращается.

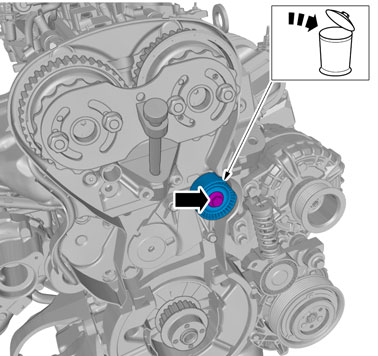

Примечание: Убедитесь в том, что используется новый компонент.

Затяните винты🔩 Момент затяжки: 24 Н·м

Примечание: На этом этапе затяните винт только рукой.

Примечание: Убедитесь в том, что используется новый компонент.

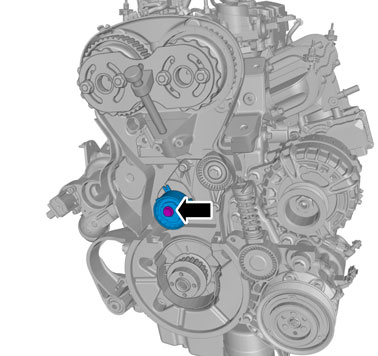

Установите винт.

Примечание: Убедитесь в том, что последовательность действий является правильной.

Примечание: Убедитесь в том, что используется новый компонент.

Осторожно: Убедитесь, что отмеченная деталь демонтирована.

Примечание: Напряжение распредвала зависит от температуры двигателя.

Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.

Отрегулируйте до указанной величины.Ключ-шестигранникЗатяните винты🔩 Момент затяжки: 24 Н·м

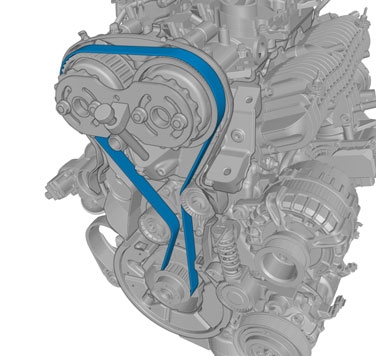

Примечание: Вращение двигателя выполняется для того, чтобы ремень занял правильное положение.

Проверните двигатель.

Осторожно: Если измеренное значение выше или ниже указанного диапазона, все действия, описанные в разделе Настройка, должны быть изменены.

Примечание: Убедитесь в том, что натяжитель ремня направлен к креплению натяжителя ремня.

Отрегулируйте до указанной величины.

Установите в обратном порядке.
