Вакуумный насос, усилитель тормозов (B4204T10, B4204T9)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выверните винты.🔩 Момент затяжки: 60 Н·м

1. 🔩 Момент затяжки: 110 Н·м
2. 🔩 Момент затяжки: 90 Н·м + доворот 80°

🔧 Опора🔩 Момент затяжки: 50 Н·м

Снимите верхнюю реактивную тягу Верхняя реактивная тяга Верхняя реактивная тяга

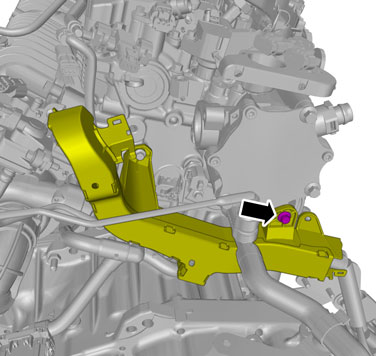

Выверните винт.🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 80 Н·м
2. 🔩 Момент затяжки: 90 Н·м + доворот 120°
3. 🔩 Момент затяжки: 60 Н·м

Опустите двигатель.

Ослабьте зажим шланга.Выньте шланг.

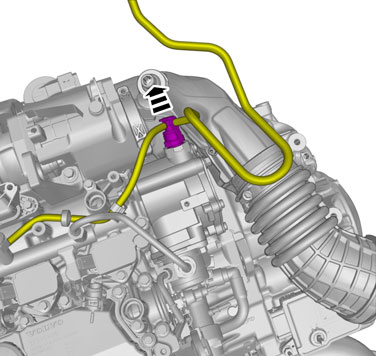

Освободите блокировку.Выньте шланг.

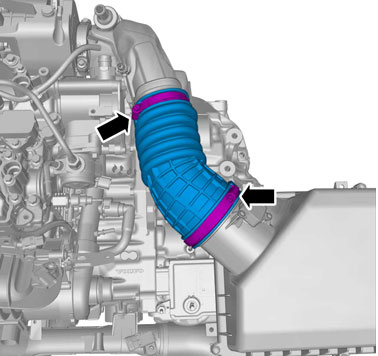

Освободите зажимы шланга.Выньте шланг.

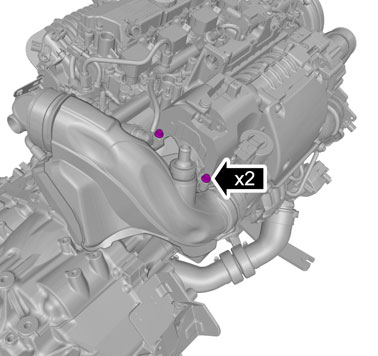

Выверните винты.🔩 Момент затяжки: 10 Н·м

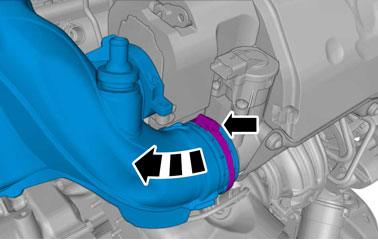

Ослабьте зажим шланга.Выньте шланг.

Снимите топливный насос Топливный насос

Выверните винт.🔩 Момент затяжки: 10 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Этот компонент чувствителен к "механическому воздействию". Если например его уронили на пол, компонент не может быть установлен в автомобиле.

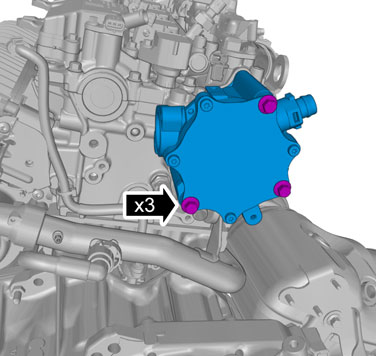

Выверните винты.🔩 Момент затяжки: 24 Н·м

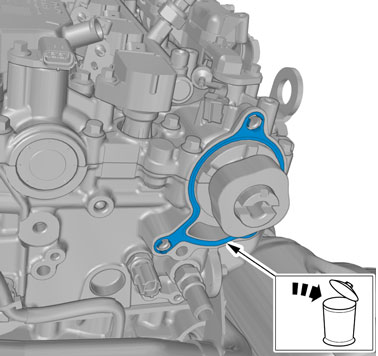

Примечание: Убедитесь в том, что используется новый компонент.

Осторожно: Используйте безворсовую ткань.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Изопропанол арт. 1161721

Установите в обратном порядке.
