Топливный насос (B4204T10, B4204T11, B4204T12)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните сброс давления топливной системы сброс давления топливной системы

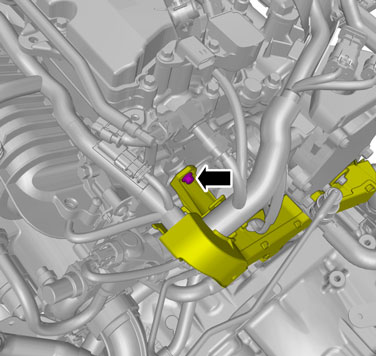

Отсоедините винты.

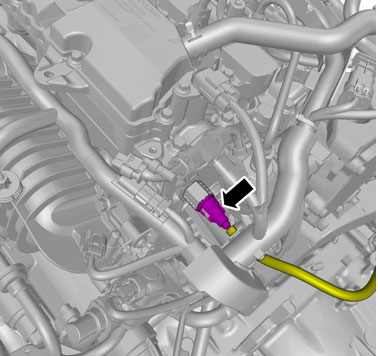

Освободите фиксатор контактного разъема.Отсоедините контактный разъем.

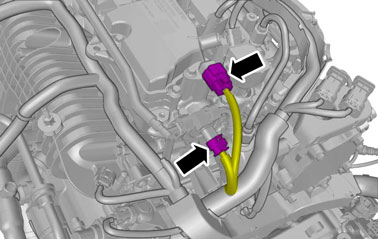

Освободите зажимы контактных разъемов.Отсоедините контактные разъемы.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Выньте шланг.

Выверните винт.

Выверните винт.🔩 Момент затяжки: 10 Н·м

См. информацию по технике безопасности при работе топливной системы Информация по технике безопасности, система питания

Внимание: Будьте готовы собрать вытекающие жидкости.

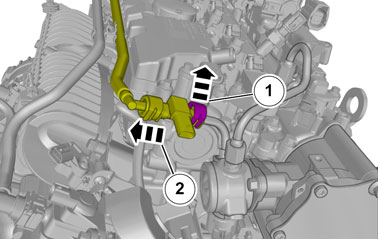

Освободите блокировку.Выньте шланг.

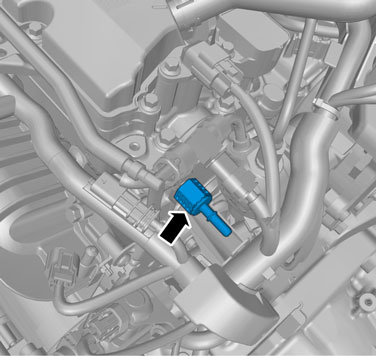

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 12 Н·м + 25 Н·м

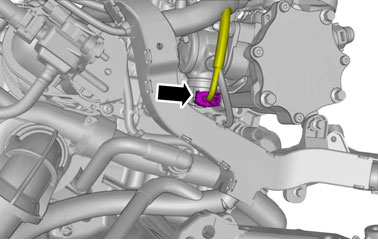

Выверните винты.

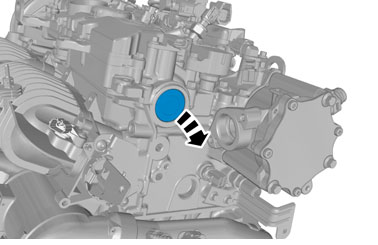

Осторожно: Этот компонент чувствителен к "механическому воздействию". Если например его уронили на пол, компонент не может быть установлен в автомобиле.

Примечание: Убедитесь в том, что ни один компонент не выпадает при демонтаже.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

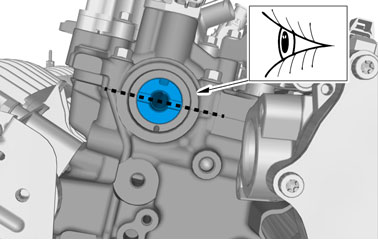

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь, что компоненты располагаются правильно.

🔩 Момент затяжки: 24 Н·м

Установите в обратном порядке.
