Установка коробки передач (двигатели B 28, B 280)

Проверьте положение гидротрансформатора

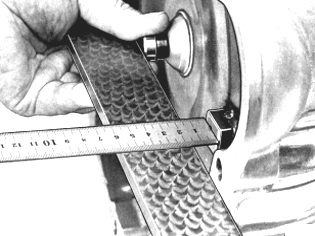

Приложите стальную линейку к картеру гидротрансформатора. Измерьте расстояние между линейкой и монтажными выступами картера гидротрансформатора.Допустимая величина зазора:AW 70-71: 16,2-19,6 ммAW 72 L: 15,5 ммНанесите тонкий слой консистентной смазки на направляющую гидротрансформатора и в соответствующее отверстие в коленчатом валу.

Выровняйте коробку передач на двигателе с помощью фиксатора

🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).Используйте кронштейн выхлопной трубы (А) в качестве опоры для фиксатора.Убедитесь, что картер гидротрансформатора и расширение картера соприкасаются по всей окружности.Выровняйте пластину между стартером и картером гидротрансформатора и поставьте болты стартера. Поставьте два нижних болта в картер.

Установите маслоналивную трубку

Сначала смонтируйте маслоналивную трубку на поддоне, не затягивая гайку.Затем установите кронштейн трубки и поставьте два верхних болта в картер гидротрансформатора.Затяните гайку маслоналивной трубки.Момент затяжки: 80-100 Н·м

Снимите фиксатор. Затяните крепежные гайки кронштейна выхлопной трубы (А)

Используйте инструмент 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)

Поставьте и затяните попеременно болты ведущего диска.

Момент затяжки: 41-50 Н·м

Поставьте остальные компоненты, снятые при демонтаже

См. Замена коробки передач (двигатели B 28, B 280).

Примечание: Переведите рычаг переключателя передач в положение P перед установкой управляющей штанги.

Регулировка механизма переключателя передач

См. Проверка при выполнении технического обслуживанияОсновная регулировкаРегулировка зазора.

Закрепите и подсоедините провод электромагнитного клапана

(Только для коробок передач с блокировкой принудительного понижения передач.)

Подсоедините и отрегулируйте трос принудительного переключения передач

См. Трос принудительного понижения передач (kickdown), установка.

Залейте масло

См. Коробка передач со сливной пробкой (или Коробки передач без сливной пробки) и Все коробки передач.

Промойте охладитель масла
См. Промывание маслосистемы.

Проверьте работу коробки передач
