Установка коробки передач (двигатели B 204, B 234)

Установите коробку передач

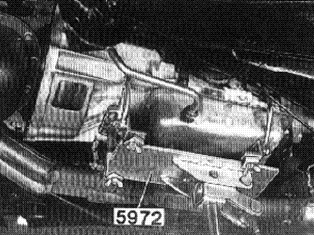

Используйте фиксатор 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).Проверьте положение гидротрансформатора. (См. Установка коробки передач (двигатели B 28, B 280).)Нанесите тонкий слой консистентной смазки на направляющую гидротрансформатора и в соответствующее отверстие в коленчатом валу.При подъеме слегка наклоняйте коробку передач назад.Выровняйте гидротрансформатор относительно ведущего диска. Убедитесь, что картер гидротрансформатора и расширение картера соприкасаются по всей окружности.Затяните крепления коробки передач. См. Моменты затяжки .Установите кронштейн передней выхлопной трубы на картере гидротрансформатора.Снимите фиксатор.

Установите опорную балку коробки передач

Затяните болты крепления балки к лонжеронам.Прикрепите буфер к балке. Убедитесь, что провод кислородного зонда проходит над балкой.

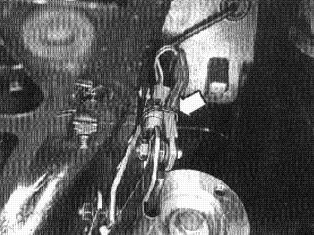

Подсоедините рычаг переключателя передач

Подсоедините управляющую и реактивную штанги соответственно к рычагу переключателя передач и к реактивному рычагу.Поставьте стопорные кольца.

Примечание: Поставьте плоскую шайбу в узел шарнира управляющей штанги.

Подсоедините проводку коробки передач

Соедините разъемы проводки.Зафиксируйте проводку на креплении рычага переключателя передач ленточными хомутами.

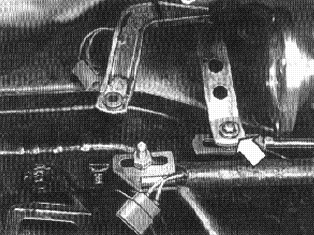

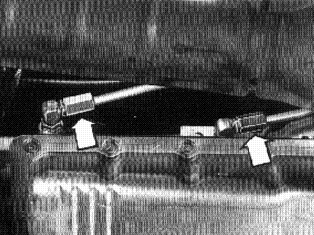

Подсоедините трубки охладителя масла

Подсоедините трубки к штуцерам на коробке передач и затяните гайки.

Установите трубку масломерного щупа

Момент затяжки: 90 Н·м

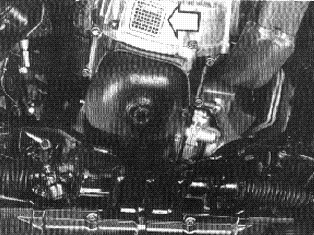

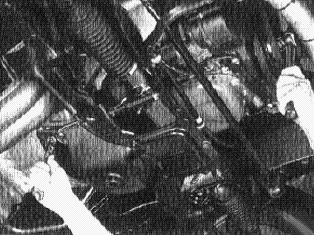

Закрепите ведущий диск на гидротрансформаторе

Вставьте все болты и заверните пальцами.Поочередно затяните винты.Момент затяжки: 45 Н·м

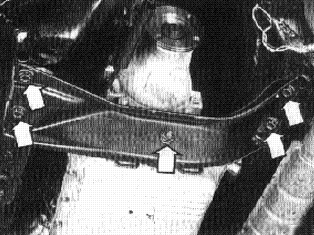

Установите усиливающий кронштейн

Затягивайте усиливающий кронштейн поэтапно.Закрепите кронштейн на картере гидротрансформатора, а затем на блоке цилиндров.Установите вентиляционную решетку.Установите брызговик под двигателем.

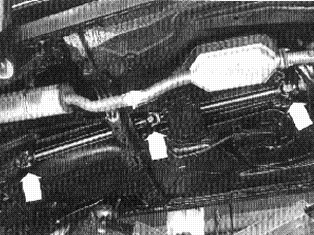

Подсоедините карданный вал

Используйте головку 🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85-.Затяните передние и задние ведущие фланцы.Установите промежуточную опору на опорную балку.

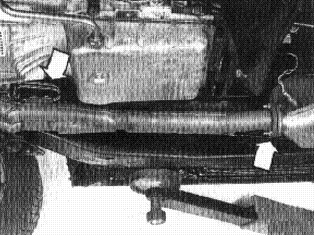

Затяните фланцевое соединение в передней части каталитического нейтрализатора

Установите монтажный кронштейн передней выхлопной трубы.

Снимите опорный инструмент

Снимите подъемные приспособления 🔧 LYFTBYGEL (HÖJNING MOTOR), 🔧 STÖD (TILL 5006) 2ST P200,700, 🔧 KROK HÖJNING MOTOR 2 ST и 🔧 KROK (URLYFTNING MOTOR-TILL 2810).

Затяните два верхних болта в картере гидротрансформатора

Закрепите переднюю выхлопную трубу на кронштейне

Подсоедините трос "kickdown" к шкиву дроссельной заслонки

Отрегулируйте трос в соответствии с Трос принудительного понижения передач (kickdown), установка .

Залейте в коробку передач масло

Проверьте уровень, как описано в Сорт трансмиссионного масла.

Проверьте работу коробки передач

Подсоедините провод "массы" к аккумуляторной батарее.Проверьте зазоры рычага переключателя передач в положениях D и N.

Зазоры должны быть равны или немного меньше зазоров в положениях 1 и 2.Проверьте уровень масла в коробке передач.
