Усилитель тормозов, замена (D5244T, D5244T18, D5244T4)

Подготовка

Снимите главный цилиндр. См. Главный цилиндр, замена.Отсоедините разъемы от кабельного канала.

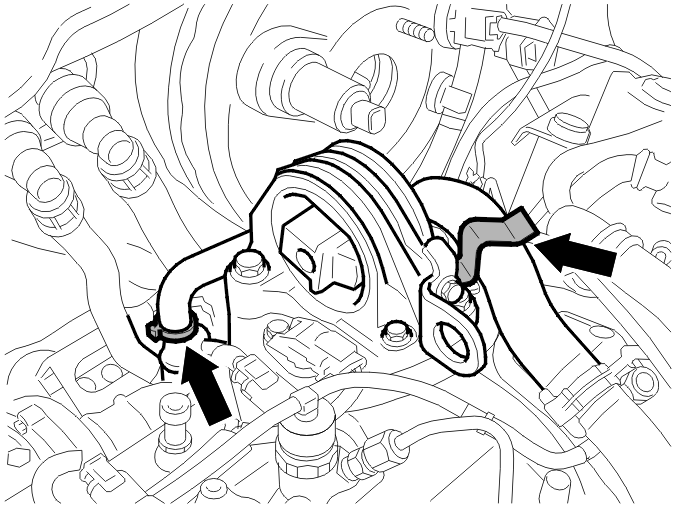

Снятие шланга вентиляции картера

Отсоедините зажим. Снимите шланг со шланга подачи нагнетаемого воздуха.Отсоедините шланг от зажима и отведите в сторону.

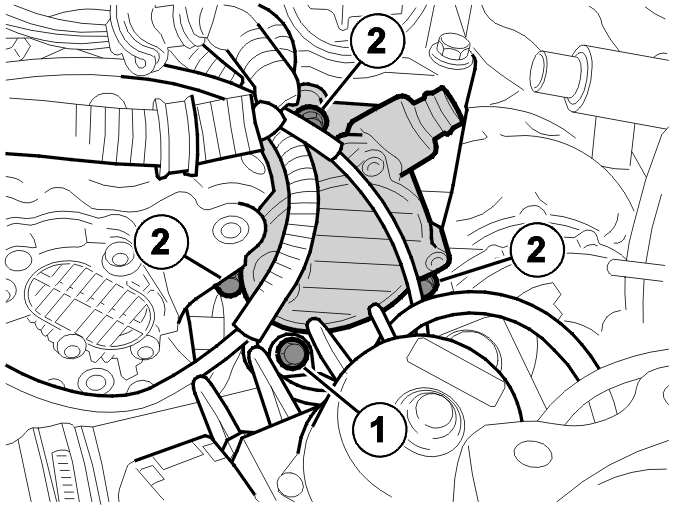

Снятие вакуумного насоса

Снимите:

• вакуумные шланги
• винт зажима (1) трубы подачи нагнетаемого воздуха
• 3 винта (2)
• вакуумный насос.

Снятие блока ABS

Выверните 3 винта крепления в кронштейне.Осторожно отожмите блок ABS в сторону.

Снятие звукоизоляционных панелей

Снимите:

• 2 винта
• звукоизоляционную панель.

Снятие усилителя тормоза

Снимите из-под приборной панели:

• стопорный зажим толкателя усилителя тормозов
• 4 гайки, крепящие усилитель тормозов к теплоизоляционной перегородке.

Выньте из моторного отсека:

• разъемы
• вакуумный шланг
• усилитель тормозов.

Перестановка компонентов

Переставьте:

• датчик положения педали. См.:Датчик положения педали, замена
• обратный клапан
• вывод обратного клапана.

Установка усилителя тормозов

Примечание: Моменты затяжки смотрите в Момент затяжки.

Установите в моторном отсеке:

• разъемы
• вакуумный шланг
• усилитель тормозов.

Установите под приборной панелью:

• 4 гайки M8 крепления в усилителе тормозов
• стопорный зажим толкателя усилителя тормозов.

Установка звукоизоляционной панели

Установите:

• звукоизоляционную панель
• 2 винта.

Установка блока ABS

Осторожно потяните блок ABS в положение установки.Установите 3 винта M6 крепления в кронштейне.

Установка вакуумного насоса

Установите:

• вакуумный насос
• 3 винта
• винта зажима трубы подачи нагнетаемого воздуха
• вакуумные шланги.

Установка шланга вентиляции картера

Зацепите шланг в зажим.Установите шланг на шланге подачи нагнетаемого воздуха. Используйте новый зажим.

Завершение

Поверните трубку щупа для измерения уровня в коробке передач в положение установки.

Примечание: Не тяните трубу вверх.

Подсоедините разъем на кабельном канале.Установите главный цилиндр и прокачайте тормозную систему. См.: Главный цилиндр, замена.
