Главный цилиндр, замена (2003, 2004)

Отсоедините провод аккумулятора. См.: Заметьте при отсоединении / подсоединении провода аккумулятора.

Осторожно: Важно, чтобы грязь не попала в тормозную систему.

Перед началом работы очистите поверхность вокруг крышки бачка тормозной жидкости и муфт трубопровода.Если необходимо, также очистите соединения шланга и соединения между бачком и главным цилиндром.

Осторожно: Ослабьте обратный клапан в усилителе тормозов, или нажимайте на педаль тормоза до тех пор, пока она не перестанет нажиматься.

Это делается для того, чтобы не осталось разрежения при снятии главного цилиндра. В противном случае существует вероятность, что уплотнительное кольцо будет втянуто в усилитель тормозов.

Подсказка: Для защиты лакокрасочного покрытия подложите под главный цилиндр бумагу.

Осторожно: Никогда, ни при каких обстоятельствах не открывайте главный цилиндр. Для его повторной сборки требуется специальное оборудование и приспособления.

Снятие реактивной тяги

Снимите реактивную тягу. См.: Бачок тормозной жидкости, замена.

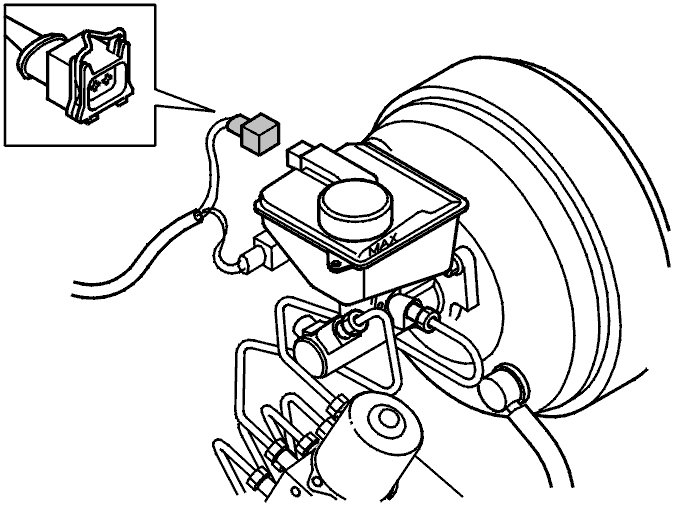

Отсоединение разъемов

Отсоедините разъемы на бачке тормозной жидкости и на усилителе тормозов.Пережмите шланг на цилиндр сцепления. (Применимо только к автомобилям с коробкой передач с ручным управлением).Используйте плоскогубцы для шланга.

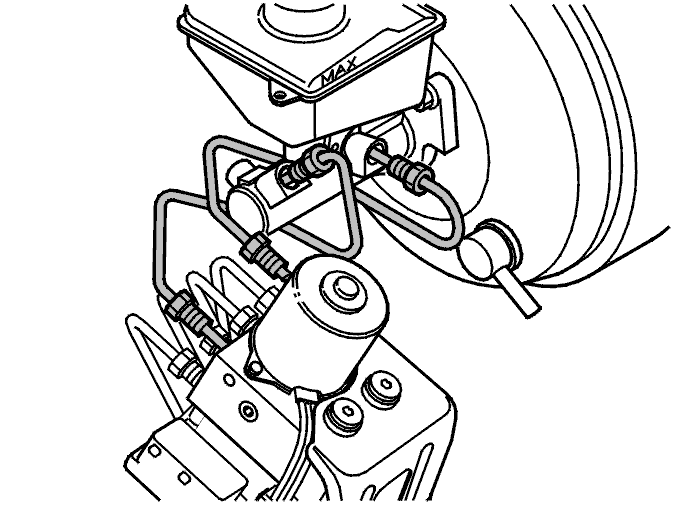

Снятие тормозной трубы

Снимите:

• тормозные трубки у главного цилиндра
• 2 верхние тормозные трубки на гидравлическом модуляторе.

Закройте отверстия на гидравлическом модуляторе ABS, чтобы в него не попали загрязняющие вещества.

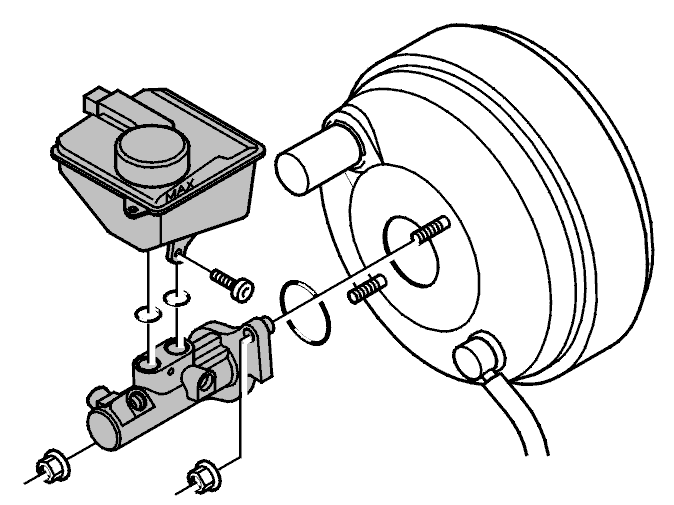

Снятие главного цилиндра

Снимите:

• 2 гайки
• главный цилиндр с усилителя тормозов
• шланг с бачка тормозной жидкости (применимо к автомобилям с гидравлическим сцеплением).

Установка главного цилиндра

Переставьте бачок тормозной жидкости на новый главный цилиндр.Убедитесь в отсутствии грязи в выводах.Смажьте уплотнительные кольца и все шланги тормозной жидкостью или глицерином.

Примечание: Не используйте мыльный раствор или минеральное масло для смазки шлангов. Используйте тормозную жидкость или глицерин.

Установите:

• бачок тормозной жидкости непосредственно сверху -
• винт с нижней стороны бачка тормозной жидкости. Затяните. См.: Момент затяжки.

Установка тормозных трубок

Установите тормозные трубки на гидравлический модулятор ABS и главный цилиндр. Затяните. См.: Момент затяжки.

Установка разъемов

Установите разъемы на бачке тормозной жидкости и усилителе тормозов.

Установка реактивной тяги

Установите реактивную тягу. См.: Бачок тормозной жидкости, замена.

Прокачайте тормозную систему. См.: Тормозная система, прокачка (при помощи прокачивающего устройств а).

Проверьте на наличие воздуха в тормозной системе. Проверьте на наличие утечки тормозной жидкости. См.: Тормозная труба, главный цилиндр / блок ABS, замена.

Подсоедините провод аккумулятора. См.: Заметьте при отсоединении / подсоединении провода аккумулятора.
