Усилитель тормозов, замена (B6294T, B6324S, B6324S5)

Подготовка

Снимите главный цилиндр. См. Главный цилиндр, замена.Отсоедините разъемы от кабельного канала.

Снимите:

• подъемная проушина
• жгут кабелей.

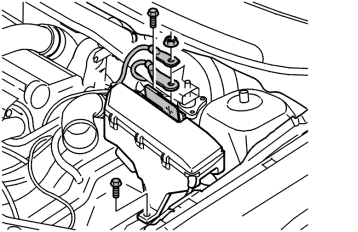

Снимите:

• гайка кабеля электропитания
• два кабеля электропитания
• 2 винта в креплении.

Снятие блока ABS

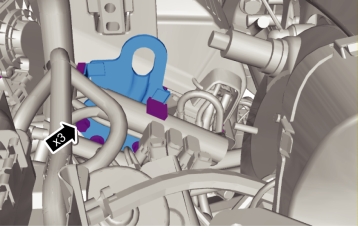

Выверните 3 винта крепежного кронштейна.Осторожно отожмите блок ABS в сторону.

Снятие звукоизоляционных панелей

Снимите:

• винты (x 2)
• звукоизоляционную панель.

Снятие усилителя тормоза

Снимите из-под приборной панели:

• стопорный зажим толкателя усилителя тормозов
• четыре гайки, крепящие усилитель тормозов к теплоизоляционной перегородке.

Выньте из моторного отсека:

• разъемы
• вакуумный шланг
• усилитель тормозов.

Перестановка компонентов

Переставьте:

• датчик положения педали. См.:Датчик положения педали, замена
• обратный клапан
• вывод обратного клапана.

Установка усилителя тормозов

Примечание: Моменты затяжки см.: Момент затяжки.

Установите в моторном отсеке:

• разъемы
• вакуумный шланг
• усилитель тормозов
• подъемная проушина
• центральный электронный модуль.

Установите под приборной панелью:

• 4 гайки M8, используемые для закрепления усилителя тормозов
• стопорный зажим толкателя усилителя тормозов

Установка звукоизоляционной панели

Установите:

• звукоизоляционную панель
• 2 винта.

Установка блока ABS

Осторожно потяните блок ABS в положение установки.Установите 3 винта M6 кронштейна крепления.

Завершение

Подсоедините разъем на кабельном канале.Установите главный цилиндр и прокачайте тормозную систему. См.: Главный цилиндр, замена.
