Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовка

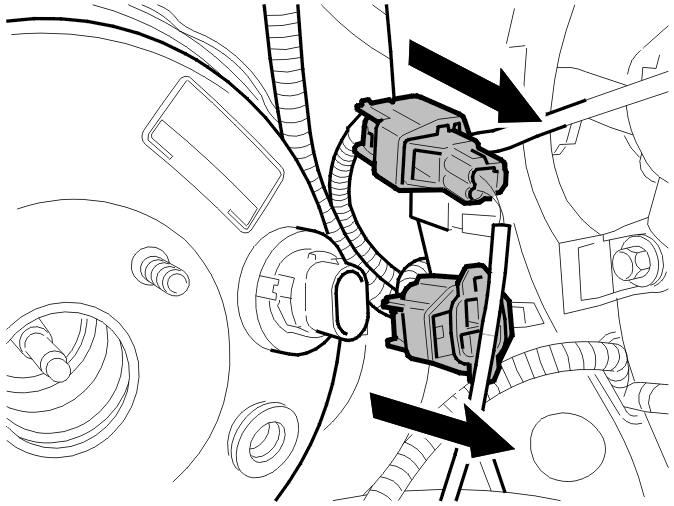

Снимите главный цилиндр. См.Главный цилиндр, замена.Отсоедините разъемы от кабельного канала.

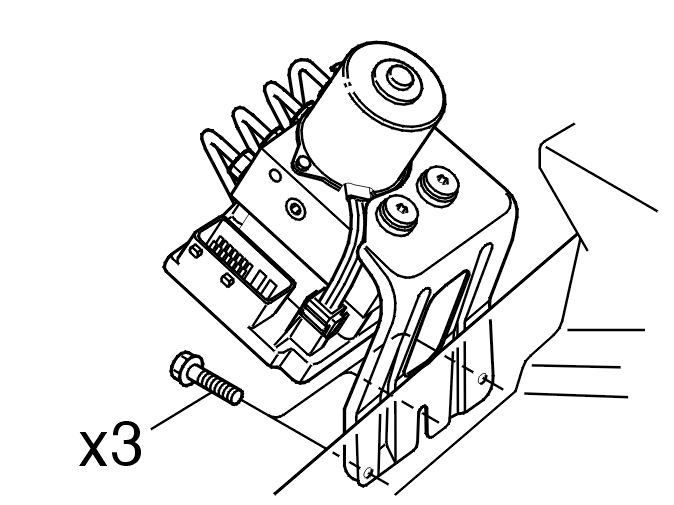

Снятие блока ABS
Выверните 3 винта крепежного кронштейна.Осторожно отожмите блок ABS в сторону.

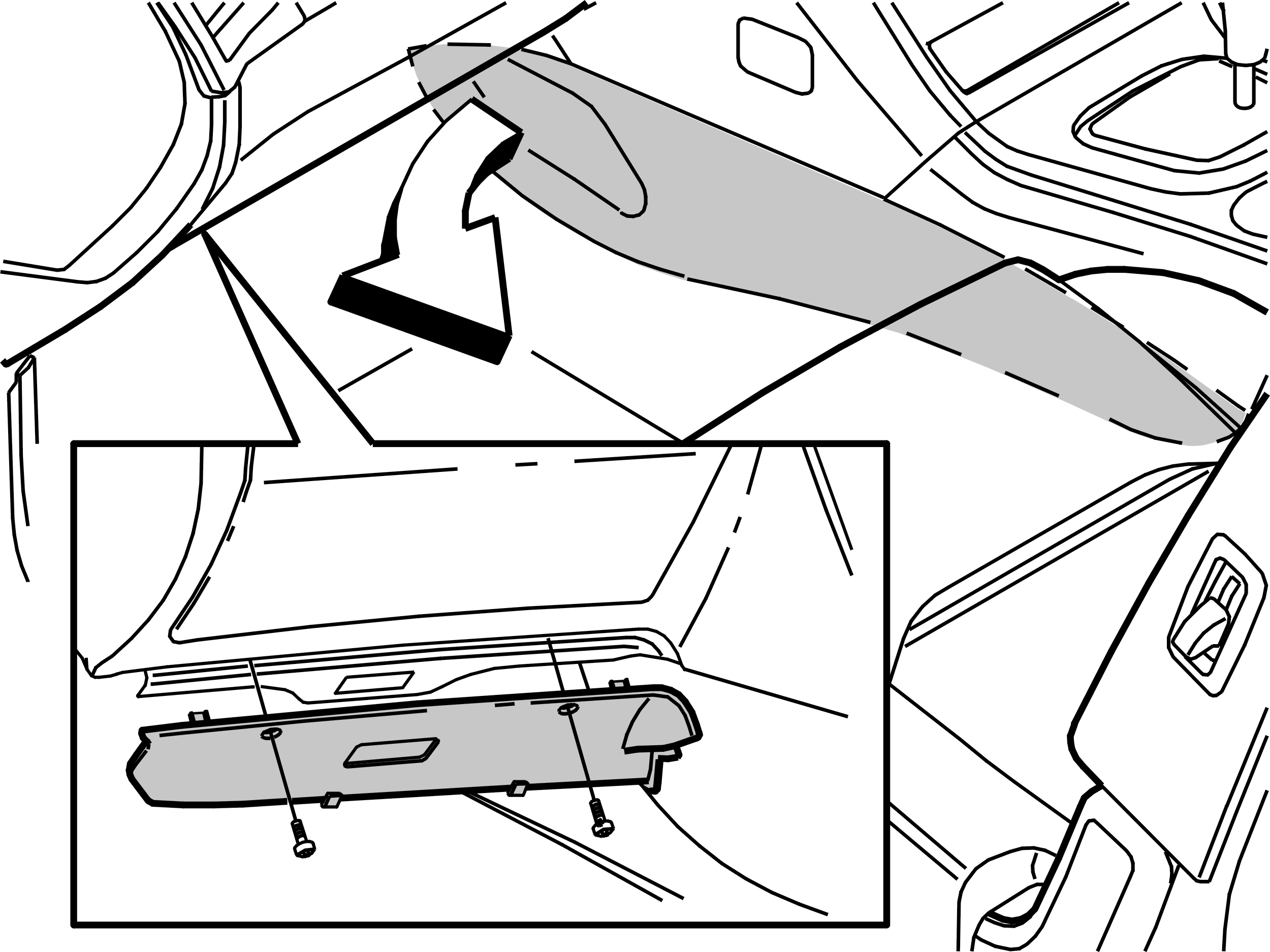

Снятие звукоизоляционных панелей
Снимите:
- винты (x 2)
- звукоизоляционную панель.
Снятие усилителя тормоза
Снимите из-под приборной панели:
- стопорный зажим толкателя усилителя тормозов
- четыре гайки, крепящие усилитель тормозов к теплоизоляционной перегородке.
Выньте из моторного отсека:
- разъемы
- вакуумный шланг
- усилитель тормозов.
Перестановка компонентов
Переставьте:
- датчик положения педали. См.:Датчик положения педали, замена
- обратный клапан
- вывод обратного клапана.
Установка
Установка усилителя тормозов
Примечание: Моменты затяжки смотрите в Момент затяжки.
Установите в моторном отсеке:
- разъемы
- вакуумный шланг
- усилитель тормозов.
Установите под приборной панелью:
- 4 гайки M8 крепления в усилителе тормозов
- стопорный зажим толкателя усилителя тормозов.
Установка звукоизоляционной панели
Установите:
- звукоизоляционную панель
- 2 винта.
Установка блока ABS
Осторожно потяните блок ABS в положение установки.Установите 3 винта M6 крепления в кронштейне.
Завершение
Подсоедините разъем на кабельном канале.Установите главный цилиндр и прокачайте тормозную систему. См.:Главный цилиндр, замена.
