Усилитель тормозной системы, проверка на предмет утечки и/или правильной работы

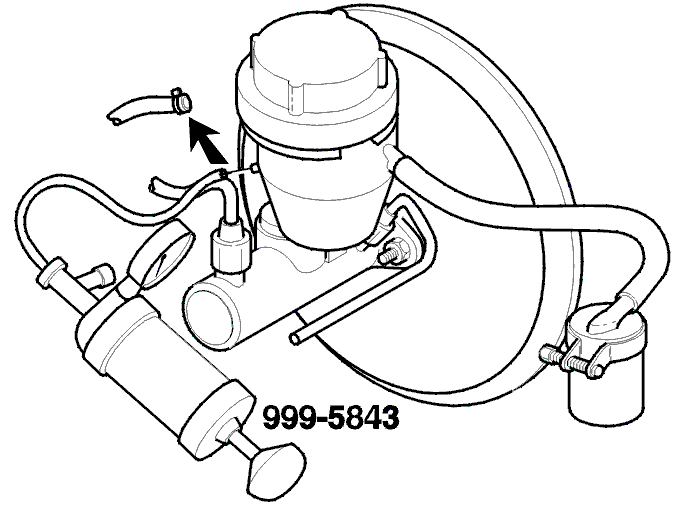

Подсоедините вакуумный насос

Выключите зажигание.Снимите брызговик двигателя. Отсоедините вакуумный насос от впускного коллектора, прижимая вниз фиксирующую скобу.Подсоедините топливный насос 🔧 VAKUUMPUMP AT к шлангу при помощи переходника и зажима.

Тестирование усилителя тормозной системы

Подведите вакуум к усилителю тормозной системы и отметьте показание измерительного прибора.

Если вакуум падает, имеется утечка.

Отсоедините шланг от шланга.

Нажмите несколько раз на тормозную педаль так, чтобы в усилителе тормозной системы не осталось вакуума.

Проверка обратного клапана

Снимите крышку двигателя, при необходимости.

Снимите топливный шланг с обратным клапаном.

Проверьте обратный клапан и уплотнительное кольцо. Замените, если они повреждены.

Примечание: Обратный клапан должен быть заменен исключительно с шлангом.

Примечание: Если ни уплотнительное кольцо, ни обратный клапан не повреждены, утечка должна иметь место в усилителе тормозной системы. В подобном случае усилитель должен быть заменен. См. Усилитель тормозной системы в моделях LHD, замена или Усилитель тормозной системы в моделях RHD, замена о том, как это надо делать.

Подсоединение усилителя тормозной системы

Установите

• топливный шланг к усилителю тормозной системы.
• топливный шланг к впускному коллектору с фиксирующей скобой; проверьте фиксирующую скобу, замените ее при необходимости.
• крышка двигателя.

Осторожно: Всегда сначала проверяйте усилитель тормозной системы и топливный шланг на предмет утечки.

Нажмите несколько раз на тормозную педаль так, чтобы в усилителе тормозной системы не осталось вакуума.Продолжайте нажимать на тормозную педаль и запустите двигатель.Если тормозная педаль (???) падает немного, усилитель тормозной системы работает правильно.Если тормозная педаль реагирует исключительно медленно или вообще не реагирует, возможной причиной этого являются грязные воздушные фильтры.Проверьте их, см. операцию Проверка воздушного фильтра в усилителе тормозной системы.

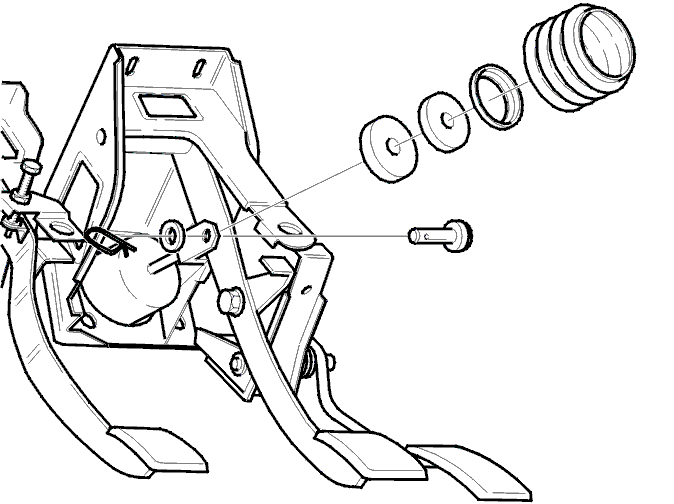

Проверка воздушного фильтра в усилителе тормозной системы

(в моделях со встроенным усилителем тормозной системы)Снимите приборную панель.Сместите пылезащитную резиновую крышку, крышку и воздушных фильтров в заднюю часть.При необходимости сожмите воздушные фильтры и снимите их.Очистите воздушные фильтры и повторно их установите.Сдвиньте крышку и пылезащитную резиновую крышку вперед.Установите приборную панель.
