Усилитель тормозной системы в моделях RHD, замена

Подготовка

Выключите зажигание.

Отсоедините отрицательный вывод аккумуляторной батареи.

Очистите пространство двигателя вокруг основного цилиндра и поместите вокруг него чистые тряпки.

Произведите слив резервуара тормозной жидкости.

Нажмите несколько раз на тормозную педаль для вывода остаточного вакуума из системы.

Снимите крышку двигателя.

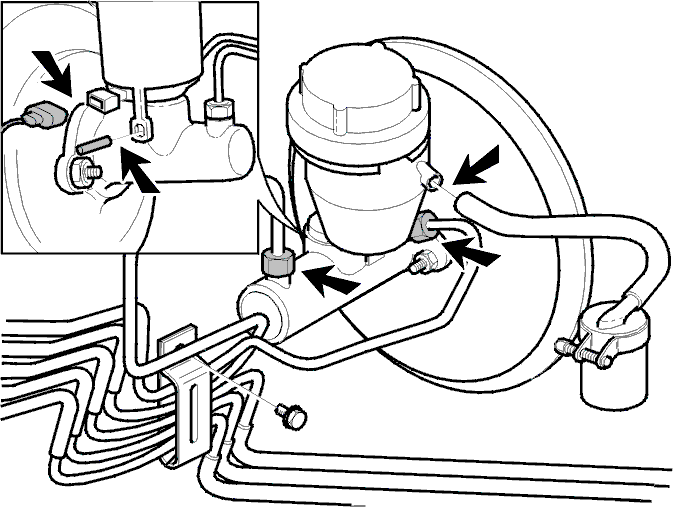

Снятие главного цилиндра

Снимите

• MT: шланг к цилиндру сцепления, разгерметизируйте его.
• кронштейн тормозной трубки вовнутрь кольца.
• две тормозные трубки с главного цилиндра, разгерметизируйте их.
• две гайки.
• главный цилиндр, удалите уплотнительное кольца.

Убедитесь в том, что грязь не может попасть в усилитель тормозной системы.

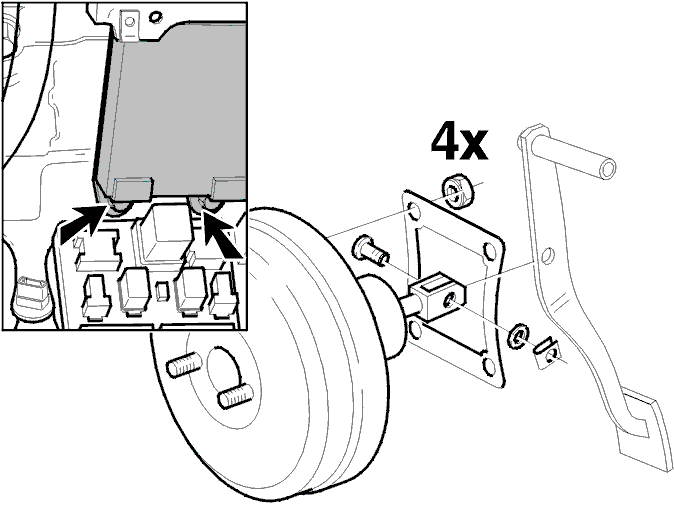

Удалите усилитель тормозной системы изнутри

Снимите приборную панель.Снимите две гайки и суппорт, протолкните держатель реле на одну сторону.

Снимите

• оставшуюся пружину толкателя, кольцо и штырь.
• MT: оставшуюся пружину толкателя и штырь от педали сцепления.
• четыре гайки из усилителя тормозной системы.

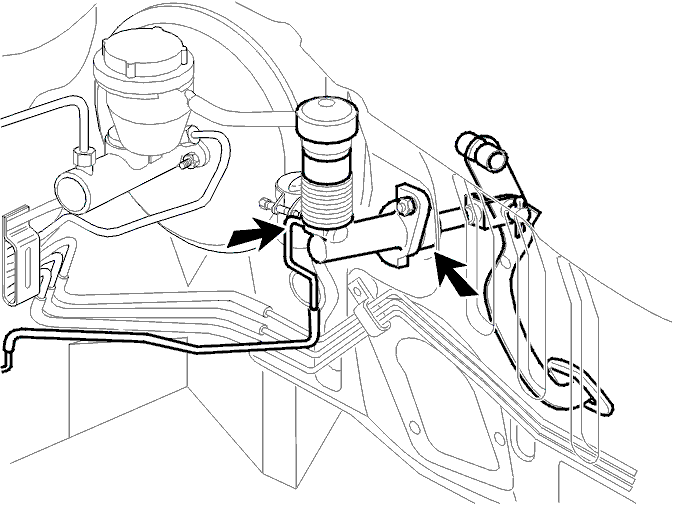

Снятие цилиндра сцепления (МТ)

Поместите чистую тряпку под цилиндром сцепления.

Снимите

• трубку к цилиндру сцепления.
• две гайки и цилиндр сцепления со стенки капота.

Снятие усилителя тормозной системы

Отсоедините топливный шланг от усилителя тормозной системы.

Отсоедините крепление трубки кондиционера (???).

Поднимите резервуар охлаждения двигателя и переместите его как можно дальше.

Осторожно снимите, поворачивая, усилитель тормозной системы.

При необходимости протолкните рулевой привод с усилителем и шланг кондиционера вниз.

Снимите уплотнитель.

Установка усилителя тормозной системы

Очистите усилителя тормозной системы и стенки капота.

Установите

• новую прокладку на усилителе тормозной системы.
• осторожно установите на усилитель тормозной системы против стенки капота, обеспечивая правильное положение тормозной педали в толкателе.
• расширительный бачок охлаждающей жидкости.

Установка цилиндра сцепления (МТ)

Очистите цилиндр сцепления и стенку капота.

Установите

• новую прокладку на цилиндре сцепления.
• установите цилиндр сцепления.
• трубку, закрутите пальцем.
• цилиндр сцепления, момент затяжки 13 Нм.

Установка усилителя тормозной системы изнутри

Установите

• четыре гайки, закрутите до 25 Нм.
• штырь, кольцо и фиксирующую пружину в толкатель.
• MT: педаль сцепления на толкателе со штырем и стопорной пружиной.
• держатель реле и суппорт модуля системы управления, момент затяжки 10 Нм.

Проверьте выключатель лампы тормозного сигнала.Установите приборную панель.

Установка элементов в моторном отсеке

Установите

• топливный шланг к усилителю тормозной системы.
• суппорт тормозной трубки внутри кольца.
• отрицательный вывод аккумуляторной батареи.

Проверьте положение трося дросселя.Закрепите трубку кондиционера на месте.

Установка главного цилиндра

Установите

• новое уплотнительное кольцо на главном цилиндре.
• поместите главный цилиндр; штырь усилителя тормозной системы должен быть правильно помещен в главном цилиндре.
• тормозные трубки на главном цилиндре, закрутите пальцем:
• кронштейн тормозной трубки вовнутрь кольца.
• две гайки главного цилиндра, момент затяжки 25 Нм.
• MT: шланг к цилиндру сцепления.
• соединитель датчика уровня тормозной жидкости.
• брызговик двигателя.

Наполнение резервуара тормозной жидкости

Наполните резервуар тормозной жидкости, закройте тормоз и трубки сцепления, как только тормозная жидкость начнет вытекать. Момент затяжки 14 Нм.

Наполнение и слив тормозной системы

Проверьте тормозное давление и сцепление и, при необходимости, произведите слив.

Слив:

• тормозная система, см. Слив тормозной системы.
• сцепление, при необходимости. См Гидравлический цилиндр сцепления со стороны педали, замена.
