Гидравлический цилиндр сцепления со стороны педали, замена

Модель LHD. Отсоедините отрицательный провод аккумулятора

Слейте тормозную жидкость из гидравлической системы сцепления

Подсоедините шланг к спускному штуцеру цилиндра сцепления со стороны коробки передач.Ослабьте штуцер и опорожните систему. Соберите тормозную жидкость.Затяните штуцер.

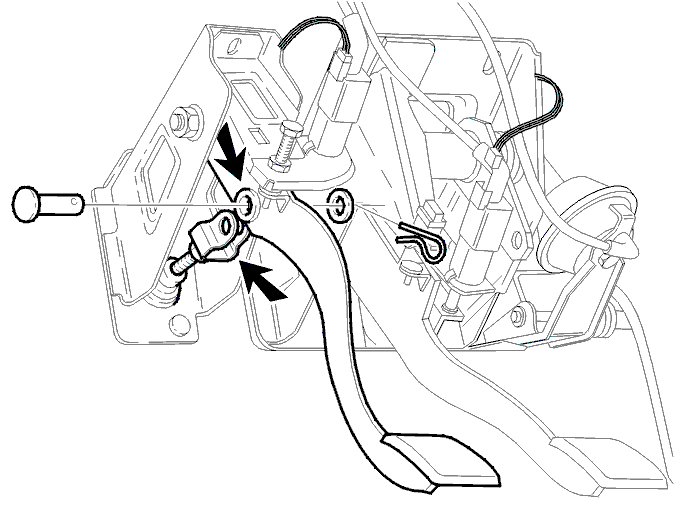

Отсоедините педаль сцепления от цилиндра сцепления

Снимите приборную панель.Снимите фиксирующий зажим и вытащите штифт.Проверьте втулку подшипника на наличие повреждений.

Модель с дизельным двигателем RHD. Снимите крышку двигателя

Модель LHD: отсоедините блок предохранителей

Снимите крышку.Выверните два винта и отложите блок предохранителей в сторону.

Модель LHD: отсоедините вакуумный насос с регулятором системы поддержания выбранной скорости, если имеется

Выверните два болта из опоры и отложите цельный блок в сторону.

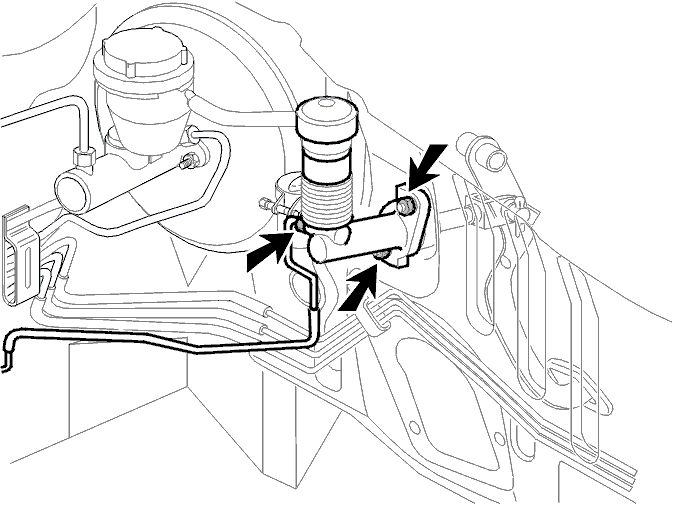

Снимите цилиндр сцепления

Поместите тряпку под цилиндр сцепления.Отсоедините шланг от бачка к цилиндру и отведите его в сторону.Ослабьте шарнирное соединение от трубки.Снимите две гайки.Вращательным движением снимите шарнирное соединения с цилиндра.Снимите цилиндр сцепления вверх.Снимте прокладку.Очистите цилиндр сцепления и перемычку.

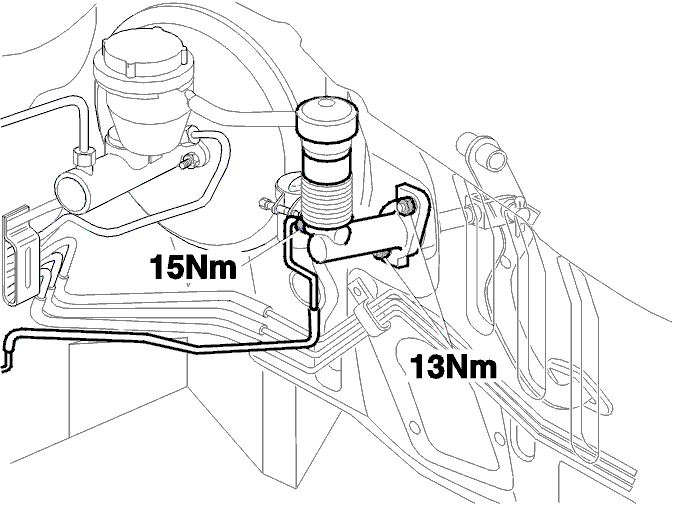

Установите цилиндр сцепления

Расположите новую прокладку на перемычке.Установите цилиндр сцепления.Расположите трубку и заверните шарнирное соединение пальцамиУстановите две гайки и затяните до 13 Н·м.Установите шланг от бачка к цилиндру.Заполните питательный бачок сцепления тормозной жидкостью и затяните шарнирное соединение трубки, как только жидкость начнет выливаться.Момент затяжки 15 Н·м.

Примечание: Используйте только тормозную жидкость Volvо (DOT4+).

Закрепите цилиндр сцепления к педали сцепления

Расположите вилку над педалью.Установите штифт.Установите фиксирующий зажим.Установите приборную панель.

Модель LHD: Установите вакуумный насос с регулятором системы поддержания выбранной скорости, если имеется

Расположите вакуумный насос и установите два опорных болта. Момент затяжки 10 Н·м.

Модель LHD: Установите блок предохранителей

Правильно расположите блок предохранителей.Установите два болта и закрепите. Момент затяжки 10 Н·м.Установите крышку.

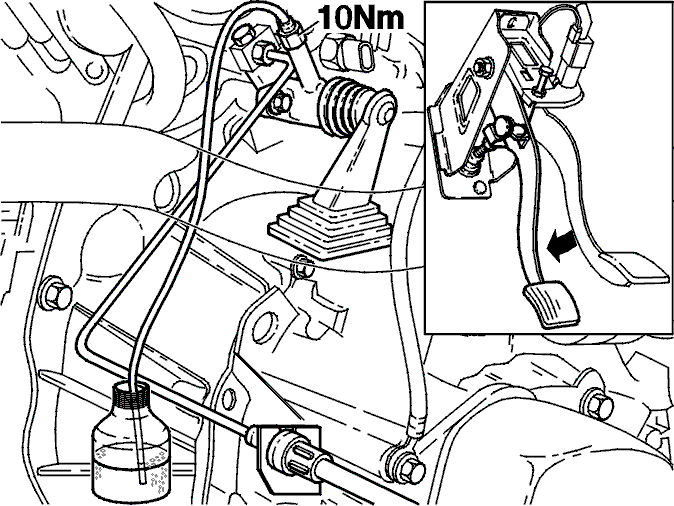

Заполните и прокачайте гидравлическую систему сцепления

Чтобы заполнить:Откройте спускной штуцер.Заполните бачок тормозной жидкостью (DOT 4+).Закройте спускной штуцер, как только тормозная жидкость начнет выливаться.Чтобы прокачать:Подсоедините шланг к спускному штуцеру.Откройте спускной штуцер.Медленно нажмите педаль сцепления. Повторяйте до тех пор, пока не начнет выходить тормозная жидкость без воздуха.Закройте спускной штуцер. Момент затяжки 10 Н·м.Снимите шланг и установите уплотняющую заглушку.

Модель с дизельным двигателем RHD. Установите крышку двигателя

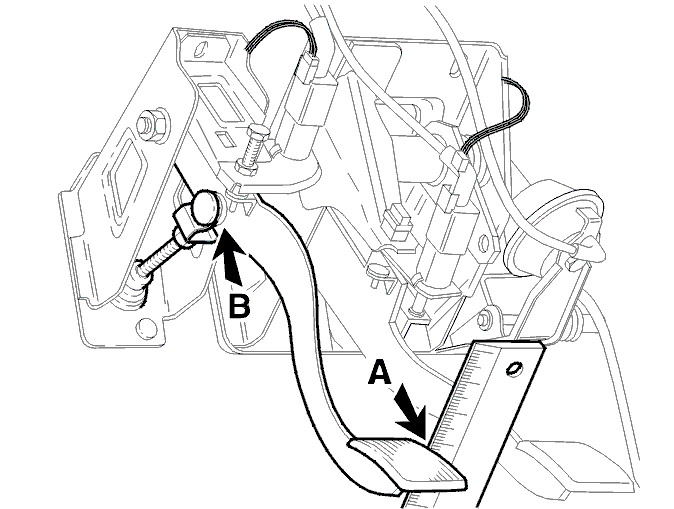

Проверьте / отрегулируйте высоту педали

Измерьте высоту педали от верха педали до пола (А).Измерьте зазор у точки крепления педали/цилиндра сцепления (В), 1-3 мм.

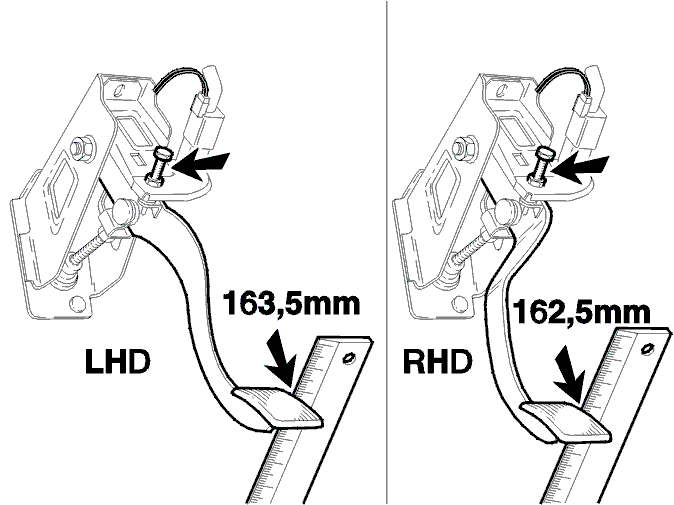

Отрегулируйте высоту педали сцепления

Ослабьте контргайку упорного болта.Вкручивайте или выкручивайте упорный болт, пока не будет достигнуто правильное положение:LHD = 163,5 ммRHD = 162,5 мм.Затяните контргайку до 13 Н·м.

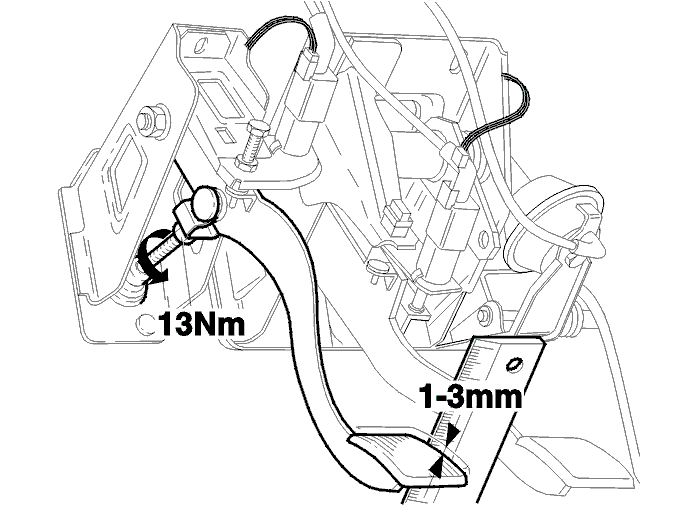

Установите свободное перемещение педали сцепления

Ослабьте контргайку толкателя.Вкручивайте или выкручивайте толкатель, пока не будет достигнут зазор педали 1-3 мм.

Примечание: Во время регулировки толкатель нельзя вталкивать в цилиндр.

Закрепите контргайку толкателя. Затяните до 13 Н·м.

Проверьте свободное перемещение педали сцепления

Проверьте, составляет ли свободное перемещение педали сцепления (С) 6-13 мм.Нажмите педаль сцепления и измерьте (D) ход педали до пола.Расстояние D должно быть:Модель RHD; 136 ммМодель LHD; 140 мм.

Общая информация

Если вышеуказанные значения не достигнуты, есть вероятность того, что в гидравлической системе или в сцеплении присутствует воздух, или что цилиндр сцепления неисправен.Прокачайте гидравлическую систему или проверьте детали.
