Усилитель тормозной системы в моделях LHD, замена

Подготовка

Выключите зажигание.Отсоедините отрицательный вывод аккумуляторной батареи.Очистите пространство (???) двигателя вокруг основного цилиндра и поместите вокруг него чистые тряпки.Произведите слив резервуара тормозной жидкости.Нажмите несколько раз на тормозную педаль для вывода остаточного вакуума из системы.

Снятие главного цилиндра

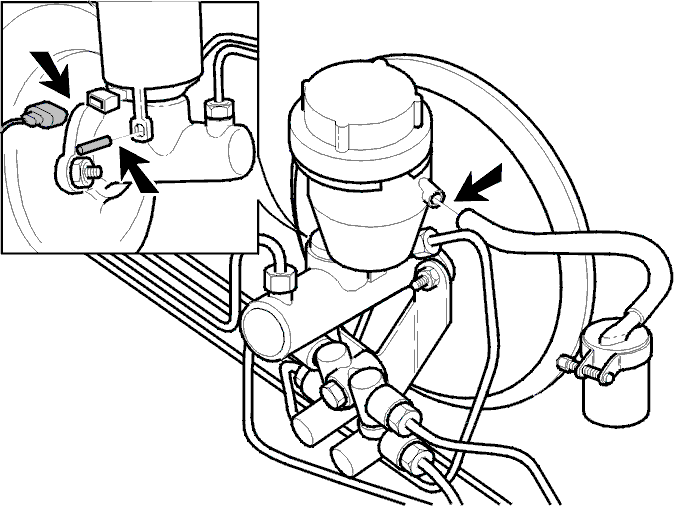

Снимите

• MT: шланг к цилиндру сцепления, разгерметизируйте его.
• соединитель датчика уровня тормозной жидкости.
• защитную крышку суппорта соединителя.
• шланг предварительного нагрева.
• топливный шланг от усилителя тормозной системы.

Отсоедините релейную стойку и воздушный насос

Снимите релейную стойку и поместите ее на одну сторону.Отсоедините крепление и снимите воздушный насос с суппорта.

Снятие главного цилиндра

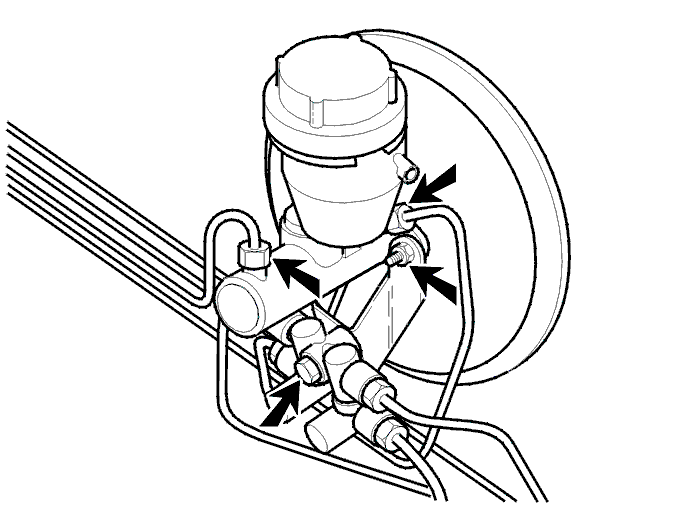

Снимите

• две тормозные трубки с главного цилиндра, разгерметизируйте их.
• болт от редукционного клапана.
• крепление на усилителе тормозной системы.
• суппорт редукционного клапана.
• весь главный цилиндр.

Снятие усилителя тормозной системы

Снимите изнутри:

• приборную панель.
• оставшуюся пружину, кольцо и штырь от толкателя.
• четыре гайки из усилителя тормозной системы.

Снимите со стороны двигателя:

• усилитель тормозной системы, стараясь не повредить его.
• уплотнитель.

Установка усилителя тормозной системы

Очистите усилителя тормозной системы и стенки капота.

Установите в моторном пространстве (???):

• новую прокладку на усилителе тормозной системы.
• осторожно установите на усилитель тормозной системы против стенки капота, обеспечивая правильное положение тормозной педали в толкателе.

Установите внутри:

• четыре гайки, закрутите до 25 Нм.
• штырь, пружину и фиксирующую пружину на толкателе.
• приборную панель.

Проверьте выключатель лампы тормозного сигнала.Установите топливный шланг к усилителю тормозной системы.Установите суппорт к редукционному клапану.

Установка главного цилиндра

Установите

• новое уплотнительное кольцо на главном цилиндре.
• поместите главный цилиндр; штырь усилителя тормозной системы должен быть правильно помещен в главном цилиндре.
• тормозные трубки на главном цилиндре, закрутите пальцем:
• суппорт и болт от редукционного клапана, закрутите пальцем.
• две гайки главного цилиндра и болт регулятора тормозного давления момент затяжки 25 Нм.
• соединитель датчика уровня тормозной жидкости.
• MT: шланг к цилиндру сцепления.

Наполнение резервуара тормозной жидкости

Наполните резервуар тормозной жидкости, закройте тормозные трубки, как только тормозная жидкость начнет протекать.

Момент затяжки 14 Нм.

Установите

• шланг предварительного нагрева.
• защитную крышку суппорта соединителя.

Установка релейной стойки и воздушного насоса

Установите

• воздушный насос в суппорте, момент затяжки 10 Нм.
• релейная стойки, момент затяжки 10 Нм.

Наполнение и слив тормозной системы

Проверьте тормозное давление и сцепление и, при необходимости, произведите слив.

Слив:

• тормозная система, см. Слив тормозной системы.
• сцепление, при необходимости. См Гидравлический цилиндр сцепления со стороны педали, замена.
