Уплотнение распределительного вала / узел VVT, замена

Снятие заднего уплотнения распределительного вала

См. Снятие/установка заднего уплотнения распределительного вала.

Подготовка

Осторожно: Имеется несколько вариантов блока переменной синхронизации клапанов. Поэтому очень важно всегда прочитывать информацию, касающуюся модификации/модельного года двигателя, подлежащего ремонту.

Снятие переднего уплотнения распределительного вала / блока переменной синхронизации клапанов

Осторожно: Прервите ток: отсоедините отрицательный провод аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение.

• Снимите ремень распределительного механизма со шкива привода распределительного механизма распределительных валов. См. Замена ремня распределительного механизма
• Проверьте шкив натяжного устройства и холостой шкив. См. Замена ремня распределительного механизма
• Снимите корпус датчика положения распределительного вала и запускающее колесо
• Снимите крышку на заднем крае распределительного вала.

Снятие блока переменной синхронизации клапанов / шкива привода распределительного механизма

Установите регулировочный инструмент 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254 на задней стороне распределительных валов. Свинтите секции регулировочного инструмента вместе.Снимите заглушку с переднего края блока переменной синхронизации клапанов (Tx55). Снимите центральный винт с блока переменной синхронизации клапанов (Tx55). Осторожно выньте блок переменной синхронизации клапанов со шкивом привода распределительного механизма.Следующее относится к шкивам привода распределительного механизма без переменной синхронизации клапанов:Выверните винты и снимите шкив привода распределительного механизма.

Снятие переднего уплотнения распределительного вала

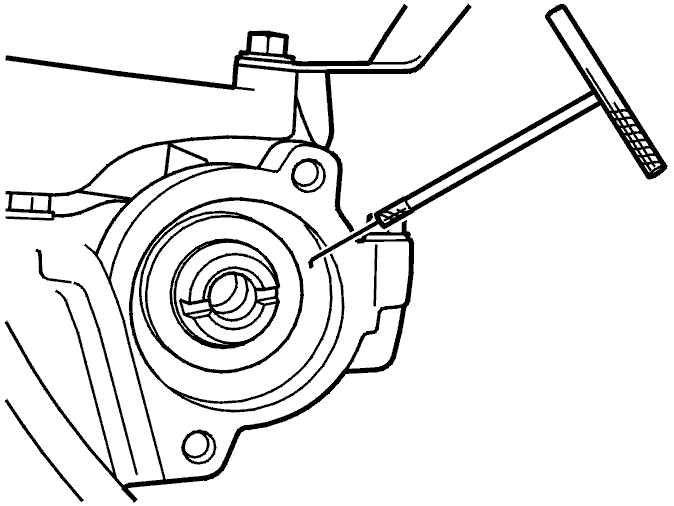

Осторожно вдавите инструмент 🔧 UTDRAGARE (BAKRE TÄTNING VEVAXEL) D5252T между уплотнением и распределительным валом.Извлеките уплотнение.

Очистка

Для очистки шейки вала и сопрягаемой поверхности используйте наждачную шкурку номер 951 1024.

Примечание: Производите очистку движениями вокруг шейки вала, а не движениями внутрь и наружу. Прежде чем устанавливать новое уплотнительное кольцо, должны быть полностью удалены любые остатки наждачной шкурки и любые другие загрязняющие вещества.

Установка переднего уплотнения распределительного вала

Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении. Установите уплотнение распределительного вала.Для распределительных валов с узлом VVT используйте оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL MED VVT).Используйте винт крепления блока переменной синхронизации клапанов. Затягивайте до тех пор, пока оправка не упрется.Для распределительных валов без узла VVT используйте оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL UTAN VVT).

Проверка блока переменной синхронизации клапанов (VVT)

Проверьте блок переменной синхронизации клапанов (VVT). См.: VVT-enhet, kontroll och justering

Завершение

Установите:

• переднюю крышку распределительного механизма. Натяните ремень привода вспомогательных агрегатов. Убедитесь, что он правильно расположен на всех шкивах
• расширительный бачок
• шланг между расширительным бачком и радиатором. Снимите фиксирующие плоскогубцы
• бачок усилителя
• верхнюю крышку распределительного механизма.

Ввинтите впускную трубку турбонагнетателя для цилиндров 1, 2 и 3 на место. Затяните зажим. Установите пластмассовые шланги между турбонагнетателем и охладителем нагнетаемого воздуха и между воздухоочистителем и турбонагнетателем. Затяните зажимы для шланга

• стабилизирующую скобу двигателя. Затяните винты
• винт крепления стабилизирующей скобы двигателя к кронштейну на двигателе. Затяните
• отрицательный провод аккумулятора. Также прочтите Аккумуляторная батарея, отсоединение.

Установите:

• стартер. Затяните винты на коробке передач. Затяните. См. Момент затяжки
• винт на опорном кронштейне стартера. Затяните
• запускающее колесо. Затяните винт
• корпус датчика положения распределительного вала. Затяните винты
• новую крышку на заднем крае распределительного вала.

Установите ремень привода вспомогательных агрегатов на шкив на коленчатом валу.

Установите:

• пластмассовые гайки крышки в облицовке правого крыла
• правое переднее колесо. См. Установка колес.

Заключительная проверка

Проверьте и, при необходимости, долейте:

• уровень охлаждающей жидкости
• уровень жидкости усилителя.

Выполните дорожное испытание двигателя.

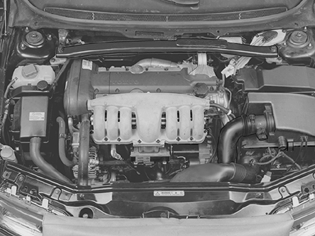

Подготовка

Снимите:

• винт крепления стабилизирующей скобы двигателя к кронштейну на двигателе
• винты крепления стабилизирующей скобы двигателя к опорным стаканам подвески
• стабилизирующую скобу двигателя

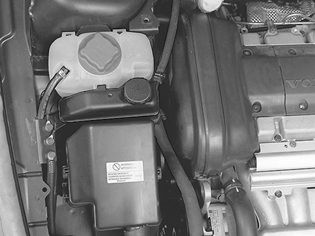

• впускной коллектор между модулем электронной дроссельной заслонки (ETM) и крышкой воздухоочистителя
• крышку воздухоочистителя. Поместите в сторону
• корпус датчика положения распределительного вала и запускающее колесо.

Снятие заднего уплотнения распределительного вала

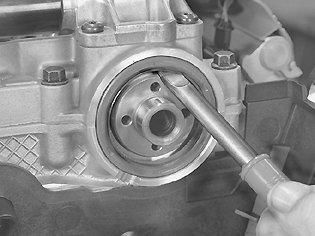

Вытяните уплотнение. Используйте съемник 🔧 UTDRAGARE (TÄTNING-PINJONG,KAM-VEVAXEL)B200-6304.Для очистки шейки вала и сопрягаемой поверхности используйте наждачную шкурку 951 1024.

Примечание: Производите очистку движениями вокруг шейки вала, а не движениями внутрь и наружу. Прежде чем устанавливать новое уплотнительное кольцо, должны быть полностью удалены любые остатки наждачной шкурки и любые другие загрязняющие вещества.

Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении. Установите уплотнение распределительного вала. Используйте оправку 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.

Примечание: Обычно уплотнение расположено на одном уровне с внутренней скошенной кромкой. Если шейка вала имеет признаки износа, уплотнитель можно вдавить еще на 2 мм глубже: Поверните насадку оправки.

Завершение

Моменты затяжки см. Момент затяжки.

Установите:

• запускающее колесо. Затяните винт
• корпус датчика положения распределительного вала. Затяните винты
• крышку воздухоочистителя
• впускной коллектор между модулем электронной дроссельной заслонки (ETM) и крышкой воздухоочистителя
• стабилизирующую скобу двигателя. Затяните винты
• винт крепления стабилизирующей скобы двигателя к кронштейну на двигателе. Затяните.

Заключительная проверка
Выполните дорожное испытание двигателя.
