Турбонагнетатель, замена (B4204T2 CVVT, B4204T3 (CA) (US), B4204T4)

Условия

Снимите:

• корпус воздухоочистителя в сборе. См.Замена воздухоочистителя (ACL)
• крышку над двигателем
• заднюю крышку двигателя
• тепловой экран со впускного коллектора и турбонагнетателя.

Воздушные шланги с турбонагнетателя, снятие

• Снимите шланги с клапана управления турбонагнетателя
• Ослабьте зажим для шланга и снимите впускной воздушный шланг с турбонагнетателя.

Турбонагнетатель, верхняя труба подачи нагнетаемого воздуха, снятие

Снимите:

• крышку над разъемом
• зажимы. Снимите верхнюю трубу подачи нагнетаемого воздуха.

Охлаждающая жидкость, слив

См.Замена охлаждающей жидкости.

Тепловой экран с теплоизоляционной перегородки, снятие

Отверните гайки. Выньте тепловой экран.

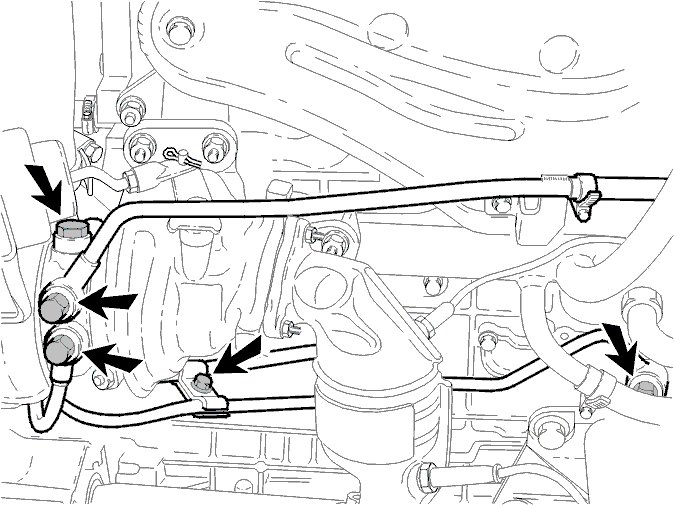

Турбонагнетатель, масляные шланги и шланги охлаждающей жидкости, снятие

Снимите:

• верхний и нижний шланги охлаждающей жидкости с турбонагнетателя
• верхний маслопровод турбонагнетателя
• зажим с нижнего маслопровода
• болт типа банджо с маслопровода на стороне двигателя. Вытрите пролитое масло.

Нагреваемые датчики кислорода x2, снятие

Снимите два нагреваемых датчика кислорода. См.Замените передний нагреваемый датчик кислорода и Замена заднего нагреваемого датчика кислорода.

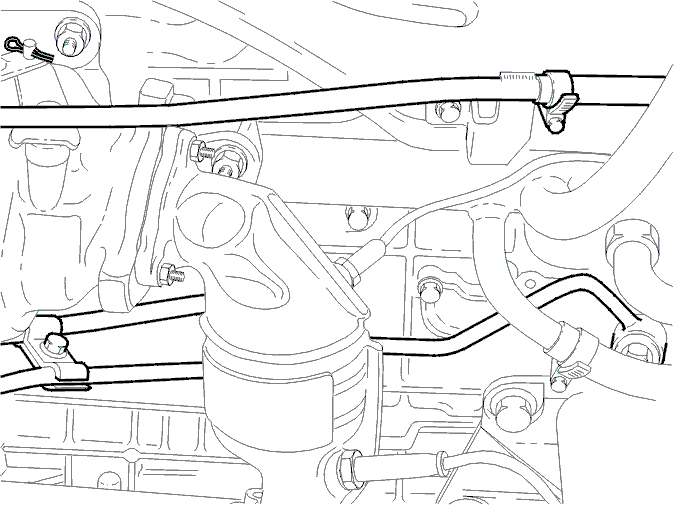

Выхлопная труба, передняя, с выпускного коллектора, снятие

• Отверните гайки
• Потяните переднюю выхлопную трубу вниз
• Снимите прокладку.

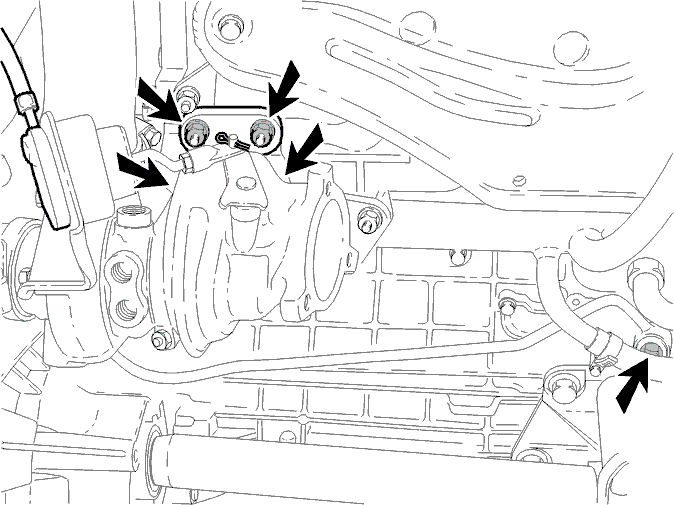

Турбонагнетатель, снятие

• Снимите гайки крепления, крепящие турбонагнетатель к выпускному коллектору
• Снимите шланги с клапана управления турбонагнетателя. Пометьте шланги
• Снимите турбонагнетатель с выпускного коллектора
• Осторожно вытяните возвратную трубу из блока цилиндров
• Снимите турбонагнетатель, повернув его
• Закройте отверстия на двигателе.

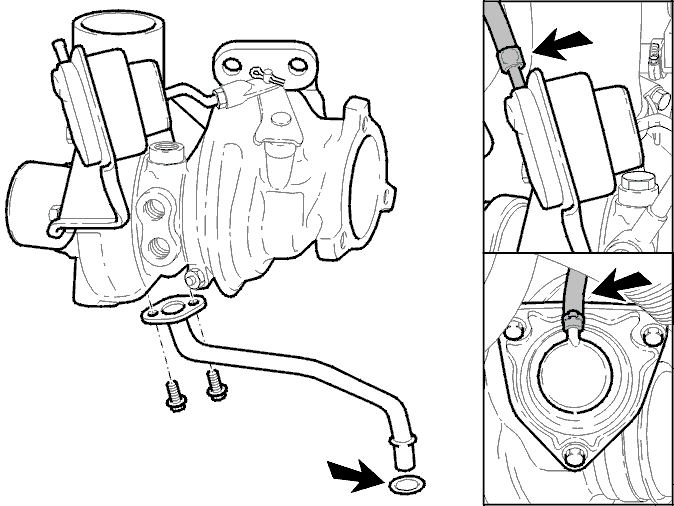

Компоненты турбонагнетателя, снятие

Снимите:

• два шланга
• возвратный маслопровод и прокладку
• каталитический преобразователь тройного действия.

Клапан управления давлением турбонаддува, замена

См.Замена клапана управления давлением наддува (ВРС).

Воздушный обводной клапан, замена

Снимите:

• три винта
• мембрану и крышку.

Проверьте клапан мембраны.Установите мембрану и крышку.Затяните три винта.

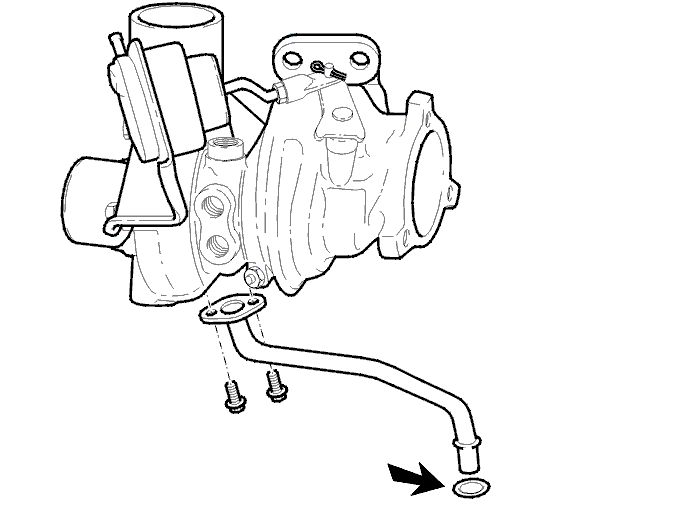

Компоненты турбонагнетателя, установка

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.:Фланцевое соединение, сборка.

Установите:

• возвратный маслопровод и новую прокладку на турбонагнетатель
• два шланга
• каталитический преобразователь тройного действия.

Турбонагнетатель, установка

Тщательно очистите сопрягаемые поверхности выпускного коллектора.Установите новую прокладку на выпускной коллектор.Установите турбонагнетатель на выпускной коллектор.Установите новое уплотнительное кольцо на возвратный маслопровод.Вставьте возвратный маслопровод в блок цилиндров.Затяните гайки. Затяните до45 Н·м.

Каталитический преобразователь тройного действия, установка

Установите каталитический преобразователь тройного действия. См.Каталитический преобразователь тройного действия, замена.

Подводящий маслопровод на двигатель и турбонагнетатель, установка

Примечание: Ослабьте гайку соединения трубы охлаждающей жидкости. Отогните трубу в сторону. Затем затяните гайку соединения трубы. Затяните до25 Н·м.

Установите новые уплотнительные кольца. Нанесите немного смазки со стороны двигателя.Установите трубы с новыми уплотнительными кольцами на турбонагнетателе.

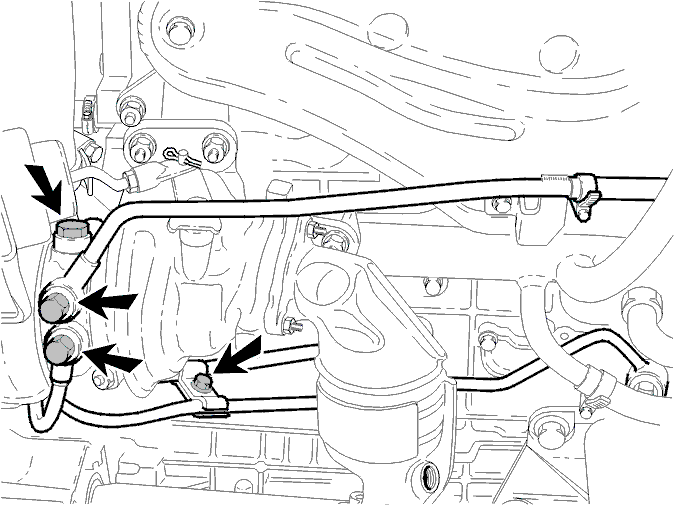

Маслопроводы и трубы охлаждающей жидкости, установка

Установите:

• нижнюю трубу охлаждающей жидкости. Затяните нижнюю трубу охлаждающей жидкости. Затяните до25 Н·м
• верхнюю трубу охлаждающей жидкости. Затяните верхнюю трубу охлаждающей жидкости. Затяните до25 Н·м
• зажим на маслопроводе. Затяните зажим.

Примечание: Установите новые медные шайбы труб охлаждающей жидкости и верхнего маслопровода.

Нагреваемые датчики кислорода, x2, установка

Снимите два нагреваемых датчика кислорода. См.Замените передний нагреваемый датчик кислорода и Замена заднего нагреваемого датчика кислорода.

Выхлопная труба, передняя, установка

Установите переднюю выхлопную трубу.Используйте новую прокладку.Затяните до25 Н·м.Установите крышку двигателя.

Верхняя труба подачи нагнетаемого воздуха турбонагнетателя, установка

Установите:

• верхнюю трубу подачи нагнетаемого воздуха. Затяните до6 Н·м
• крышку над разъемом.

Тепловой экран, теплоизоляционная перегородка, установка

Установите тепловой экран. Затяните гайки.

Впускной воздушный шланг, установка

• Смажьте впускной воздушный шланг мыльным раствором. Вдавите впускной воздушной шланг на место на турбонагнетателе. Затяните до6 Н·м
• Установите шланги системы выделения паров топлива
• Подсоедините разъем
• Установите заново вакуумные шланги на клапан управления турбонагнетателя согласно отметкам.

Установите:

• Установите узел воздухоочистителя. См.Замена воздухоочистителя (ACL)
• Заполните систему охлаждения. См.Замена охлаждающей жидкости
• Проверьте регулировку турбонагнетателя. См.Проверка и регулировка клапана управления давлением наддува на т урбонагнетателе
• Установите крышку двигателя.
