Замена заднего нагреваемого датчика кислорода

Снятие проводки нагреваемого датчика кислорода

Снимите крышку реле и отсоедините разъем от переднего (черного (2)) или заднего (белого (1)) нагреваемого датчика кислорода.

• Отсоедините кабели в 3 местах крепления
• Поднимите автомобиль для работы с задним (нижним) датчиком.

Снятие нагреваемого датчика кислорода

• Нанесите средство для удаления ржавчины

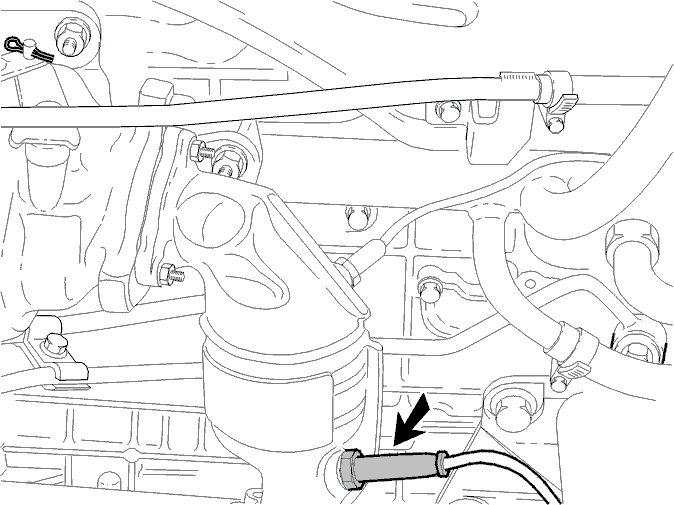

• Снимите нагреваемый датчик кислорода
• Снимите уплотнительное кольцо.

Установка нагреваемого датчика кислорода

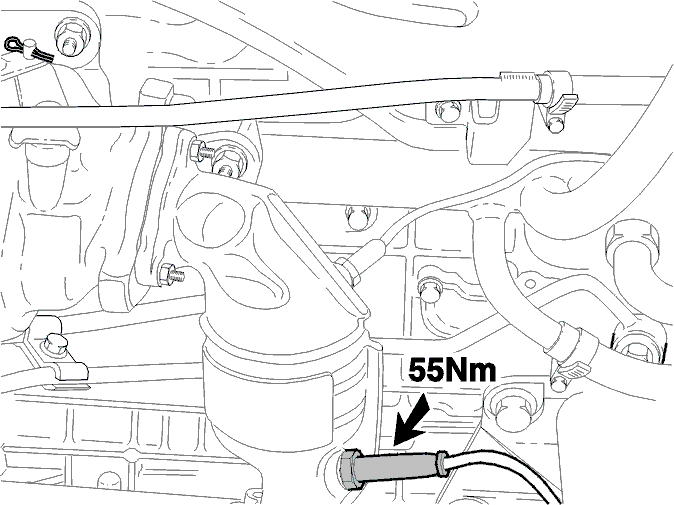

• Установите новое уплотнительное кольцо. Нанесите медную пасту (номер 1161035-9) по всей длине резьбы.Затяните нагреваемый датчик кислорода до55 Н·м
• Расположите кабель в направлении вверх
• Опустите автомобиль для работы с задним (нижним) датчиком.

Установка кабеля и разъема нагреваемого датчика кислорода

Примечание: Отрегулируйте соединения проводки таким образом, чтобы она не касалась системы выпуска выхлопных газов.

• Проложите кабель и затяните в 3 местах
• Подсоедините разъем и прикрепите кабель к кронштейну
• Установите заново крышку реле.
