Применимость

Модель Двигатель Год
XC90 B6294T 2003–2006

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие

Снятие реактивной тяги

Снимите реактивную тягу. См.Замена реактивной тяги

Снятие пластмассовой трубы подачи воздуха и пластмассовой впускной трубы.

IMG-217740

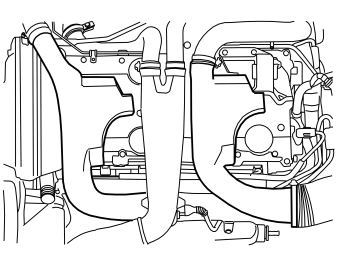

Снимите:

  • пластмассовую трубу подачи воздуха
  • пластмассовую впускную трубу

Снятие корпуса цепи

Примечание: При замене турбонагнетателя 2 вам не нужно снимать корпус цепи. Турбонагнетатель (ТС) для цилиндров 1, 2 и 3 обозначается как Турбо 1. Турбонагнетатель (ТС) для цилиндров 4, 5 и 6 обозначается как Турбо 2.

Снимите корпус цепи. См. Коническая передача / корпус цепи, замена

Спуск охлаждающей жидкости.

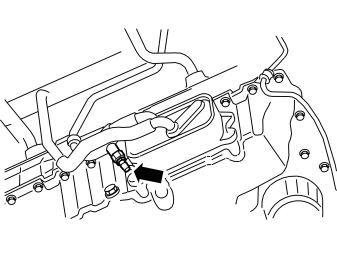

IMG-217741

Откройте сливной кран двигателя и слейте охлаждающую жидкость в резервуар. Закройте кран.

Снятие турбонагнетателя 1.

IMG-217742

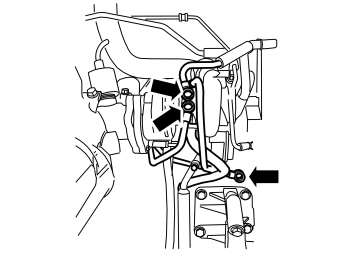

Снимите:

  • винт для напорного маслопровода. Вытрите масло.
  • обратный маслопровод
  • винты труб для охлаждающей жидкости.

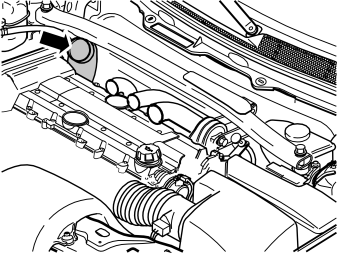

IMG-217743

Примечание: Закрыть отверстие во впускной трубе.

Снимите впускную трубу.

Снимите 2 соединителя переднего теплового кислородного датчика (НО2S).

Опустите автомобиль.

Снятие турбонагнетателя 2.

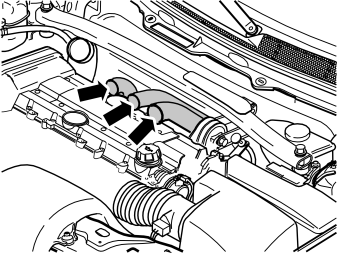

IMG-217744

Примечание: Закройте отверстия во впускной трубе и трубе подачи воздуха.

Снимите:

  • впускной патрубок
  • трубы подачи воздуха

IMG-217745

Снимите верхний винт для масломерного щупа автоматической коробки передач.

IMG-217746

Снимите:

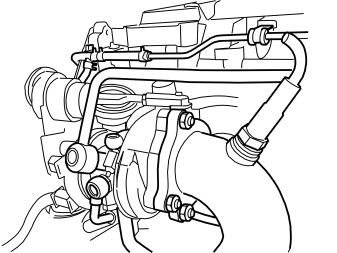

IMG-217760

  • шланг/трубу для контроля регулятора давления
  • винты труб для охлаждающей жидкости.
  • маслонапорной трубки
  • обратный маслопровод

Подсказка: используйте растворитель ржавчины

Примечание: Не повредите нагнетательный маслопровод. Поднимите и снимите турбонагнетатель и коллектор.

  • 3 гайки каталитического преобразователя тройного действия (TWC);
  • гайки и шайбы на креплении коллектора у цилиндров 4,5 и 6. Осторожно поднимите и поверните турбонагнетатель и коллектор, чтобы открыть доступ к маслонагнетательной трубе.

Осторожно: Отметьте положение теплового кислородного датчика (НО2S). Проверьте, чтобы щупы находились в том же положении, риск появления диагностических кодов неисправностей (DTC).

Снятие турбо 1, продолжение.

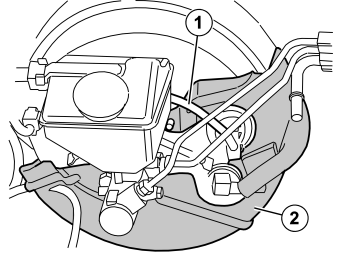

IMG-217761

Снимите:

  • вакуумный шланг
  • теплоизоляционный щиток.

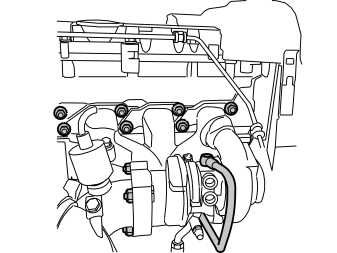

IMG-217762

  • шланг/трубу для контроля регулятора давления
  • маслонапорной трубки

Подсказка: используйте растворитель ржавчины

Примечание: Не повредите нагнетательный маслопровод. Поднимите и снимите турбонагнетатель и коллектор.

  • 3 гайки каталитического преобразователя тройного действия (TWC);
  • гайки и шайбы на креплении коллектора у цилиндров 1,2 и 3. Осторожно поднимите и поверните турбонагнетатель и коллектор, чтобы открыть доступ к маслонагнетательной трубе.

Установка

Примечание: Моменты затяжки см.: Момент затяжки.

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

Очистка

Снимите старые прокладкиТщательно очистите поверхности прокладки.Используйте лезвие бритвы или скребок для прокладокПроверьте, чтобы все болты в головке цилиндра были затянуты. Затяните до Момент затяжки

Установка патрубка и турбо 1

IMG-217764

Примечание: Убедитесь в том, что прокладки расположены правильно.

Установитеновые прокладки.Смажьте болты у выпускных отверстий и у фланца на фланце турбонагнетателя (TC), направленном к каталитическому преобразователю тройного действия (TWC). Используйте пасту номер 116 1408.

Установите:

  • шайбы и новыеМ8 гайки крепления патрубка на головку цилиндра.
  • шланг/трубу для контроля регулятора давления
  • каталитический преобразователь тройного действия (TWC). Используйте новыегайки М8.
  • маслонагнетальный трубопровод. Затяните. См.Момент затяжки

IMG-217742

IMG-217761

  • термозащитную пластину
  • вакуумный шланг

IMG-217760

Примечание: Убедитесь в том, что прокладки расположены правильно.

Установитеновые прокладки.Смажьте болты у выпускных отверстий и у фланца на фланце турбонагнетателя (TC), направленном к каталитическому преобразователю тройного действия (TWC). Используйте пасту номер 116 1408.

Установите:

  • шайбы и новыеМ8 гайки крепления патрубка на головку цилиндра.
  • шланг/трубу для контроля регулятора давления
  • маслонапорную трубу. Затяните. См. Момент затяжки. Используйте новую прокладку
  • каталитический преобразователь тройного действия (TWC). Используйте новыегайки М8.
  • маслонагнетальный трубопровод. Затяните. См.'Момент затяжки
  • нижние винты труб для охлаждающей жидкости. Затяните. См.Момент затяжки

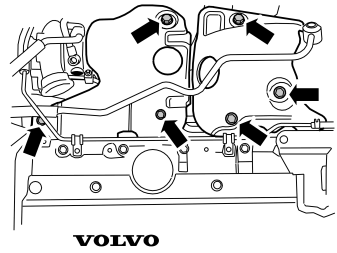

IMG-217746

  • 2 теплоизоляционных щитка

Осторожно: Убедитесь, что зонды находятся в том же положении, чтобы предотвратить зарегистрацию кодов неисправности (DTC)

Установите:

Поднимите автомобиль

Установите 2 соединителя переднего теплового кислородного датчика (НО2S).

Установка турбо 1, продолжение

IMG-217742

Установите:

  • маслонапорную трубу. Затяните. См. Момент затяжки. Используйте новую прокладку
  • винты маслонапорной трубы. Затяните. См.Момент затяжки
  • впускной патрубок.

Установка корпуса цепи

Установите корпус цепи. См.Коническая передача / корпус цепи, замена.

Опустите автомобиль.

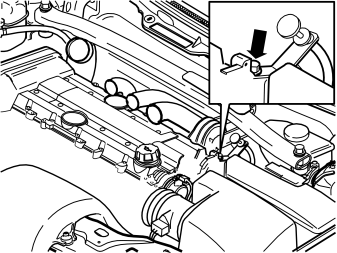

IMG-217745

Установите:

  • впускной патрубок
  • трубы подачи воздуха
  • верхний винт для масломерного щупа автоматической коробки передач.

Установка платсмассовой трубы подачи воздуха и пластмассовой впускной трубы.

IMG-217740

Установите:

  • пластмассовую впускную трубу
  • пластмассовую трубу подачи воздуха
  • вакуумные шланги продувочного клапана и клапана управления турбонагнетателя

Установка реактивной тяги

Установите реактивную тягу, см.Замена реактивной тяги.

Завершение

Залейте охлаждающую жидкость.

Прогрейте двигатель до открытия термостата.

Проверьте:

  • двигатель на наличие утечек
  • уровень охлаждающей жидкости. Долейте, если нужно.

Установите на место нижний кожух двигателя.
