Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | B5204T2 | 1998 |
| C70 Conv (-05) | B5204T3 | 1998 |
| C70 Conv (-05) | B5234T3 | 1998 |
| C70 Conv (-05) | B5254T | 1998 |
| C70 Conv (-05) | — | 1999–2005 |
| C70 Coupe (-02) | B5204T2 | 1998 |
| C70 Coupe (-02) | B5204T3 | 1998 |
| C70 Coupe (-02) | B5234T3 | 1998 |
| C70 Coupe (-02) | B5254T | 1998 |
| C70 Coupe (-02) | — | 1999–2002 |
| S70 | B5202FS | 1997–1999 |
| S70 | B5204T2 | 1997, 1998 |
| S70 | B5204T3 | 1997–2000 |
| S70 | B5204T4 | 1999, 2000 |
| S70 | B5234FS | 1998, 1999 |
| S70 | B5234T2 | 1997, 1998 |
| S70 | B5234T3 | 1997–2000 |
| S70 | B5234T4 | 1998 |
| S70 | B5234T7 | 1998–2000 |
| S70 | B5244S | 2000 |
| S70 | B5244S2 | 2000 |
| S70 | B5244SG | 2000 |
| S70 | B5244SG2 | 2000 |
| S70 | B5244T | 2000 |
| S70 | B5252FS | 1997–1999 |
| S70 | B5254FS M 4.4 | 1997, 1998 |
| S70 | B5254S DENSO | 1999 |
| S70 | B5254T | 1997–1999 |
| S70 | D5252T MSA 15.7 | 1997–1999 |
| S70 | D5252T MSA 15.8 | 1999, 2000 |
| S70 | GB5252S | 1998, 1999 |
| S70 | GB5252S2 | 1999 |
| V70 (-00) | B5202FS | 1997–1999 |
| V70 (-00) | B5204T2 | 1997, 1998 |
| V70 (-00) | B5204T3 | 1998–2000 |
| V70 (-00) | B5204T4 | 1999, 2000 |
| V70 (-00) | B5234FS | 1997–1999 |
| V70 (-00) | B5234T2 | 1997, 1998 |
| V70 (-00) | B5234T3 | 1997–2000 |
| V70 (-00) | B5234T4 | 1998 |
| V70 (-00) | B5234T6 | 1998 |
| V70 (-00) | B5234T7 | 1998–2000 |
| V70 (-00) | B5234T8 | 1999 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244S2 | 2000 |
| V70 (-00) | B5244SG | 2000 |
| V70 (-00) | B5244SG2 | 2000 |
| V70 (-00) | B5244T | 2000 |
| V70 (-00) | B5244T2 | 2000 |
| V70 (-00) | B5252FS | 1997–1999 |
| V70 (-00) | B5254FS M 4.4 | 1997, 1998 |
| V70 (-00) | B5254S DENSO | 1999 |
| V70 (-00) | B5254T | 1997–1999 |
| V70 (-00) | D5252T MSA 15.7 | 1997–1999 |
| V70 (-00) | D5252T MSA 15.8 | 1999, 2000 |
| V70 (-00) | GB5252S | 1998, 1999 |
| V70 (-00) | GB5252S2 | 1999 |
| V70 XC (-00) | — | 1998–2000 |
Специальные инструменты
- 🔧 NYCKEL (FJÄDERLÅSKOPPLING A/C RÖR) P400
- 🔧 NYCKEL 5/8" (FJÄDERLÅSKOPPLING A/C RÖR) P800
Перед началом работ на трубопроводах хладагента
Внимание: При работе с системой кондиционирования воздуха соблюдайте меры предосторожности Хладагент, правила техники безопасности.
Примечание: При замене ресивера/осушителя обязательно устанавливайте новые уплотнительные кольца в трубки и быстросъемные муфты.
Примечание: При выполнении работ на системе управления микроклиматом обязательно закрывайте заглушками трубки и соединители.
Примечание: Прочитайте раздел, касающийся масла в системе Масло, система кондиционирования, заполнение.

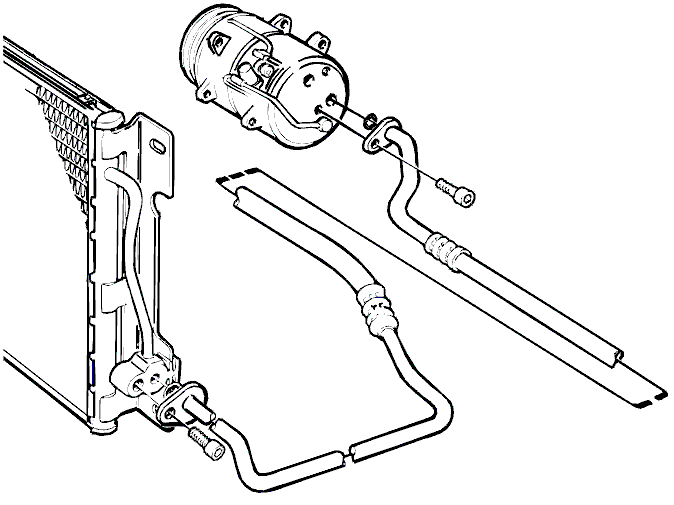

Замена трубки/шланга хладагента; компрессор - конденсатор
Снятие трубки/шланга хладагента; компрессор - конденсатор
- Прочитайте Перед началом работ на трубопроводах хладагента.
- Слейте из системы хладагент согласно Хладагент, обзор и: Дренаж/вакуумирование/заправка хладагентом.
- Поднимите автомобиль.
- Снимите воздушный дефлектор.
- Отсоедините трубку/шланг от конденсатора.
- Отсоедините трубку/шланг от компрессора.
Установка трубки/шланга хладагента; компрессор - конденсатор
В обратной последовательности
Затяните моментом 25±6 Нм.

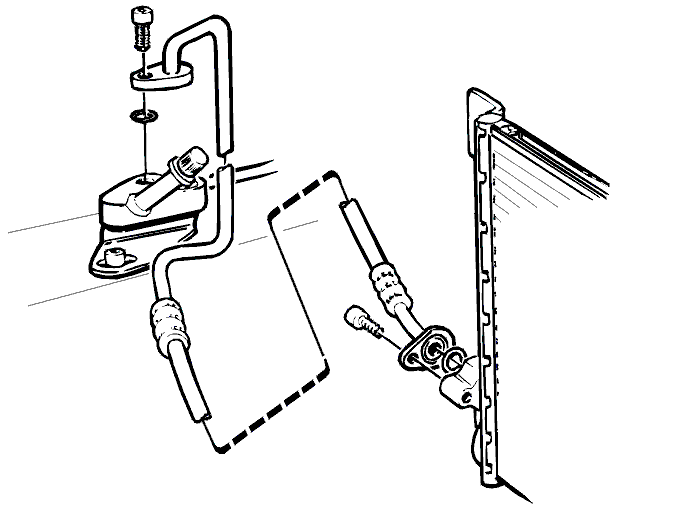

Замена трубки/шланга хладагента; конденсатор балка
Снятие трубки/шланга хладагента; конденсатор балка
- Прочитайте Перед началом работ на трубопроводах хладагента.
- Слейте из системы хладагент согласно Хладагент, обзор и: Дренаж/вакуумирование/заправка хладагентом.
- Отсоедините трубку/шланг от соединительного элемента на балке.
- Поднимите автомобиль.
- Снимите воздушный дефлектор.
- Отсоедините трубку/шланг от конденсатора.
Установка трубки/шланга хладагента; конденсатор балка
В обратной последовательности
Затяните моментом 25±6 Нм.

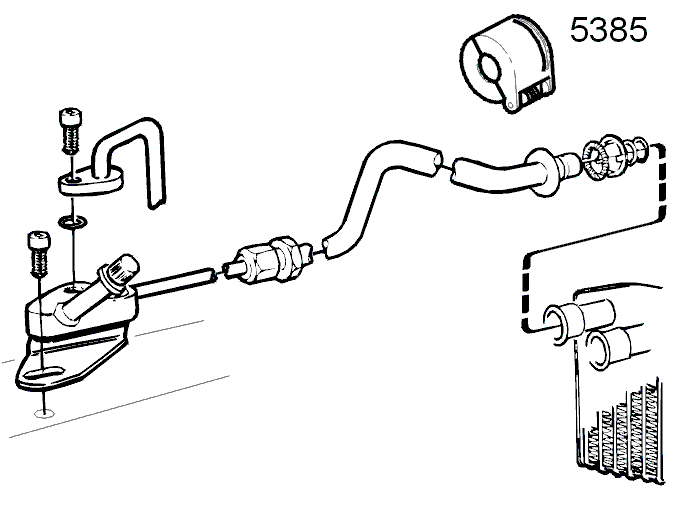

Снятие трубки/шланга хладагента; балка - испаритель
- Слейте из системы хладагент согласно Хладагент, обзор и: Дренаж/вакуумирование/заправка хладагентом.
- Прочитайте Перед началом работ на трубопроводах хладагента.
- Снимите шланг подачи воздуха и выпускной шланг коробки модулей управления.

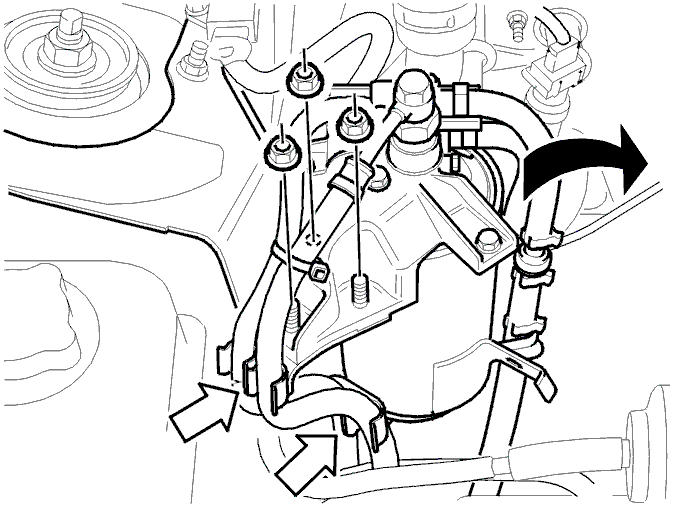

Для дизелей:
- Снимите топливный фильтр с кронштейном.

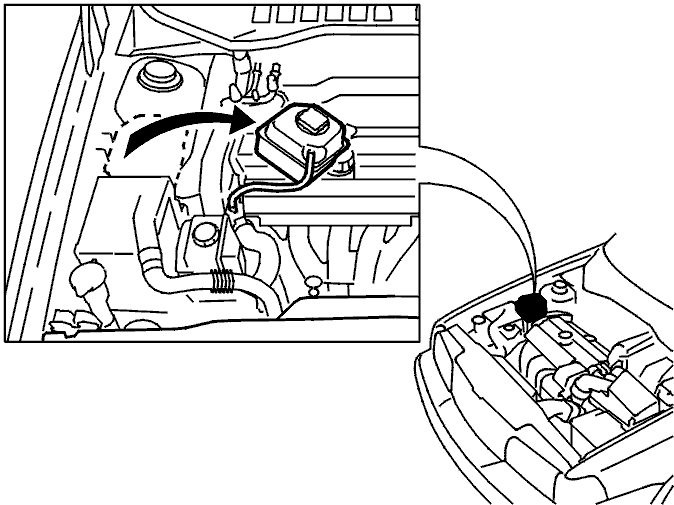

- Снимите расширительный бачок.
- Отсоедините трубку/шланг на конденсатор от соединительного элемента на балке.
- Отсоедините трубку от балки.
- Отсоедините трубку от испарителя при помощи ключа 🔧 NYCKEL (FJÄDERLÅSKOPPLING A/C RÖR) P400.
Замена/очистка расширительного клапана
Снятие расширительного клапана
- Прочитайте Перед началом работ на трубопроводах хладагента.
- Слейте из системы хладагент согласно Хладагент, обзор и: Дренаж/вакуумирование/заправка хладагентом.
- Пометьте взаимное положение трубок у фланцевого соединения.
- Разъедините фланцевое соединение.
- Выньте расширительный клапан.
Установка расширительного клапана
В обратной последовательности
Затяните до 30 Нм.
Установка трубки/шланга хладагента; балка - испаритель
В обратной последовательности

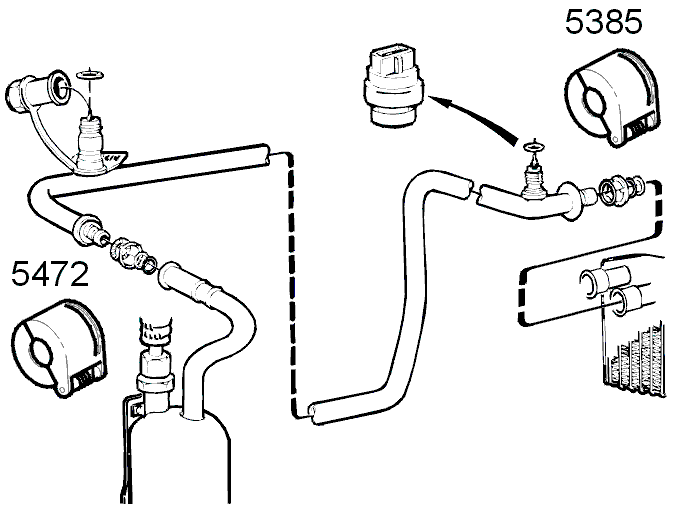

Замена трубки хладагента; испаритель - ресивер/осушитель
Снятие трубки хладагента; испаритель - ресивер/осушитель
- Прочитайте Перед началом работ на трубопроводах хладагента.
- Слейте из системы хладагент согласно Хладагент, обзор и: Дренаж/вакуумирование/заправка хладагентом.
- Снимите шланг подачи воздуха и выпускной шланг коробки модулей управления.
Для дизелей:
- Снимите топливный фильтр с кронштейном.
- Снимите расширительный бачок.
- Отсоедините трубку от ресивера/осушителя при помощи ключа 🔧 NYCKEL 5/8" (FJÄDERLÅSKOPPLING A/C RÖR) P800.
- Отсоедините трубку от испарителя при помощи ключа 🔧 NYCKEL (FJÄDERLÅSKOPPLING A/C RÖR) P400.
- Снимите датчик низкого давления с трубки.
Установка трубки хладагента; испаритель - ресивер/осушитель
В обратной последовательности
Замена трубки/шланга хладагента; ресивер/осушитель - компрессор кондиционера
Замена трубки/шланга; ресивер/осушитель - компрессор согласно Замена расширительного бачка / осушителя или всасывающей трубки.
