Замена расширительного бачка / осушителя или всасывающей трубки

Прежде чем начинать работы на расширительном бачке / осушителе или всасывающей трубке

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См. Хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Масло, система кондиционирования, заполнение.

Примечание: При замене расширительного бачка / осушителя всегда заменяйте уплотнительные кольца в трубках и быстросъемных соединителях.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Подготовка

• Сначала прочитайте раздел Прежде чем начинать работы на расширительном бачке / осушителе или всасывающей трубке
• Отсоедините отрицательный провод аккумулятора
• Слейте хладагент из системы. См. Хладагент, обзор и Дренаж/вакуумирование/заправка хладагентом
• Снимите заборник свежего воздуха блока модулей управления.

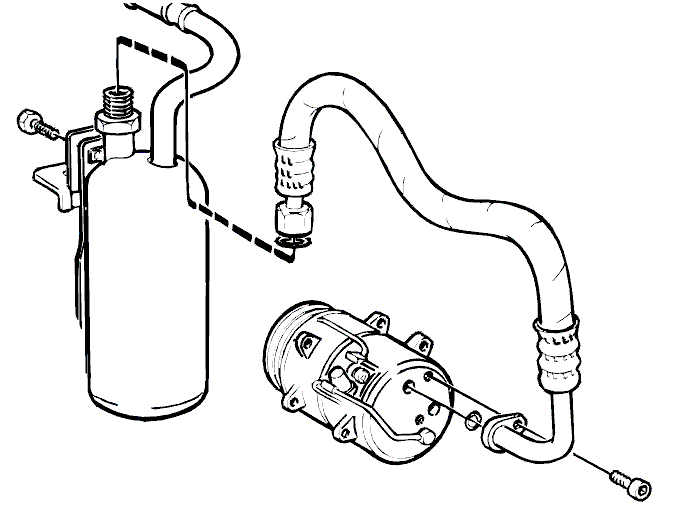

Снятие расширительного бачка / осушителя или всасывающей трубки

• Отсоедините быстросъемный соединитель испарителя около расширительного бачка / осушителя при помощи инструмента для быстросъемного соединителя 🔧 NYCKEL 5/8" (FJÄDERLÅSKOPPLING A/C RÖR) P800
• Отвинтите винт кронштейна расширительного бачка / осушителя.

• Поднимите автомобиль
• Снимите воздухоотражатель между спойлером и элементом конструкции рамы
• Отсоедините муфту трубопровода компрессора (всасывающую трубку)
• Снимите расширительный бачок / осушитель, всасывающую трубку и кронштейн, подняв его в том месте, где он зацеплен за лонжерон
• Снимите расширительный бачок / осушитель и всасывающую трубку с кронштейна

При замене расширительного бачка / осушителя:

• сначала прочитайте раздел Прежде чем начинать работы на расширительном бачке / осушителе или всасывающей трубке
• заполните новый расширительный бачок / осушитель новым маслом. Также см. Масло, система кондиционирования, заполнение
• переставьте всасывающую трубку со старого расширительного бачка / осушителя на новый. Затяните до: 30 Н·м.

Примечание: Обратите внимание на положение всасывающей трубки по отношению к расширительному бачку / осушителю.

При замене всасывающей трубки:

• сначала прочитайте раздел Прежде чем начинать работы на расширительном бачке / осушителе или всасывающей трубке
• заполните новую всасывающую трубку новым маслом. Также см. Масло, система кондиционирования, заполнение
• установите всасывающую трубку на расширительный бачок / осушитель. Затяните до: 30 Н·м.

Примечание: Установите всасывающую трубку в то же положение, которое было отмечено при ее снятии.

Установка расширительного бачка / осушителя или всасывающей трубки, общие операции

• Установите расширительный бачок / осушитель и всасывающую трубку на кронштейн
• Установите расширительный бачок / осушитель и всасывающую трубку с кронштейном на лонжерон
• Установите быстросъемный соединитель испарителя на расширительный бачок / осушитель
• Установите муфту трубопровода компрессора. Затяните до: 25±6 Н·м
• Заправьте систему хладагентом. См. Хладагент, обзор и Дренаж/вакуумирование/заправка хладагентом. Проверьте на наличие утечек
• Установите воздухоотражатель
• Установите шланг подачи свежего воздуха на блок модулей управления
• Установите отрицательный провод аккумулятора.
