Труба/шланг, компрессор, замена (2)

Перед началом работы с компрессором или компрессором электромагнитной муфты

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.Хладагент, правила техники безопасности

Примечание: Сначала прочитайте инструкции относительно медленных и быстрых утечек. См.Olja i A/C-systemet

Примечание: При выполнении работ в системе управления микроклиматом всегда закрывайте заглушками трубки и муфты.

Снятие

Снимите

• воздушную трубку на блоке модулей управления

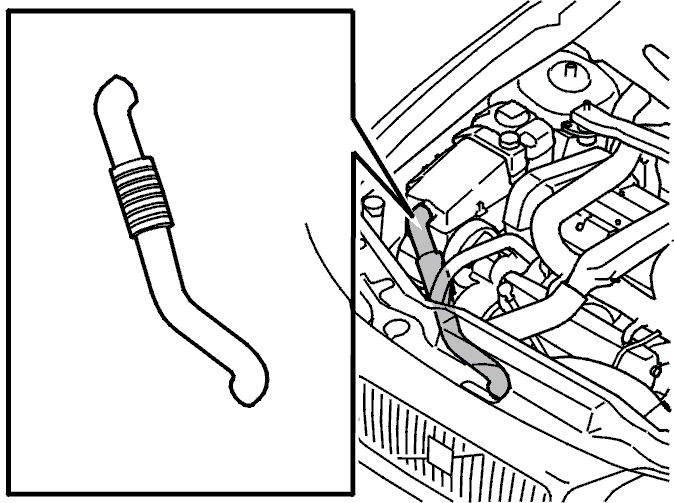

• зажим для шланга и трубу подачи воздуха / шланг на правой стороне (только двигатели с турбонаддувом). Если необходимо, используйте термовоздушный пистолет, чтобы облегчить снятие.

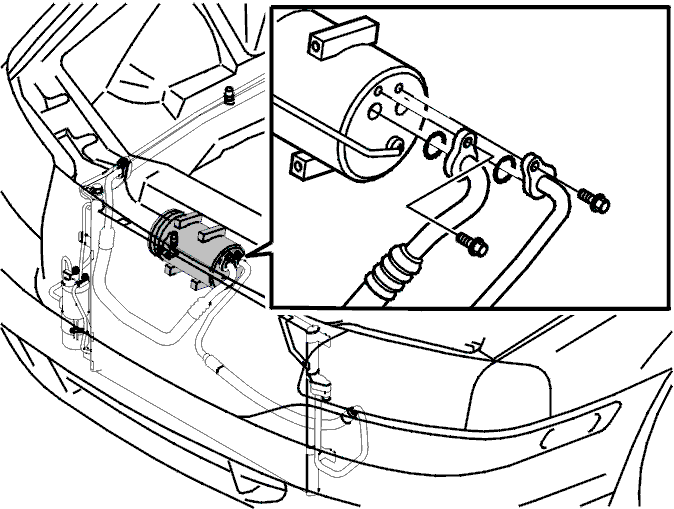

• Отсоедините трубу и шланг между компрессором и конденсатором.

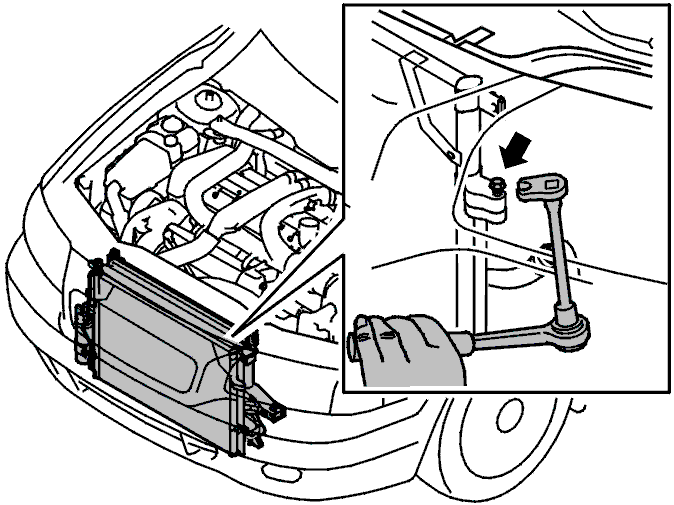

• Выверните винты с верхних креплений на агрегате кондиционирования воздуха.

Операции под автомобилем

• Снимите воздухоотражатель.

Нижнее крепление агрегата кондиционирования воздуха

• Ослабьте винт с правой стороны
• Выверните винт с левой стороны.

• Немного опустите агрегат кондиционирования воздуха с левой стороны. Это делается для того, чтобы получить доступ к винту.

Снимите

• винт со шланга / муфты трубопровода между компрессором и конденсатором. Используйте клешневой ключ
• шланг с защелки на конденсаторе. Осторожно отодвиньте шланг в сторону.

• Отсоедините отрицательный провод аккумулятора. См.Аккумулятор, замена
• Слейте хладагент из системы. См.Хладагент, слив.

Установка

• Расположите трубу / шланг в креплении на конденсаторе. Расположите муфту трубопровода
• Ввинтите и затяните винт рукой как можно сильнее
• Затяните винт муфты трубопровода от компрессора. Затяните до25 Н·м ±6 Н·м.

• Установите агрегат кондиционирования воздуха на резиновые уплотнения. Затяните нижние винты агрегата кондиционирования воздуха. Затяните до25 Н·м
• Убедитесь, что уплотнения расположены правильно.

• Установите воздухоотражатель.

• Примечание: > Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом

Операции в моторном отсеке

• Расположите соединения трубы и шланга на компрессоре
• Затяните до25 Н·м.

• Ввинтите винты в верхние крепления на агрегате кондиционирования воздуха
• Затяните до10 Н·м.

• Установите воздуховод на блок модулей управления.

• Примечание: > Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

• Установите зажим для шланга, трубу и шланг подачи нагнетаемого воздуха с правой стороны (только двигатели с турбонаддувом).

• Долейте масло. См.Olja i A/C-systemet

• Создайте разрежение в системе и проверьте на наличие утечек. См.Хладагент, слив
• Заполните систему и проверьте на наличие утечек. См.Хладагент, слив
• Подсоедините отрицательный провод аккумулятора. См.Аккумулятор, замена
