Труба с хладагентом для расширительного клапана к блоку соединения (D82PHEV)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

Снимите крышку капота Крышка капота

Слейте хладагент Хладагент, слив

Осторожно: Запомните как проведена проводка и шланги.

Снимите блокировку.Отсоедините контактные разъемы.

Примечание: Убедитесь в том, что контакты компонентов не согнуты и не повреждены.

Освободите крючки.

Снимите гайки.🔩 Момент затяжки: 10 Н·м

Освободите крючки.

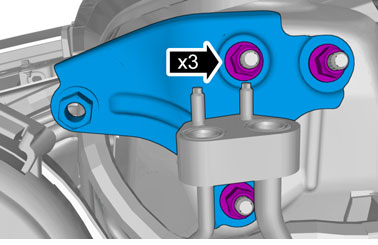

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Освободите крючки.

Освободите крючки.

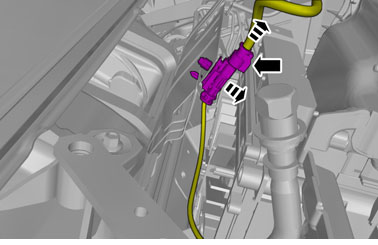

Отсоедините контактный разъем.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Освободите блокировку.

Ослабьте зажим.Выньте шланг.Отсоедините винты.🔩 Момент затяжки: 6 Н·м

Выверните винт.Удалите крепежный элемент.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Снимите панель холодной зоны Панель, холодная зона Панель, холодная зона

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

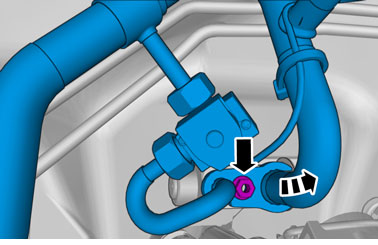

Снимите гайку.🔩 Момент затяжки: 10 Н·м

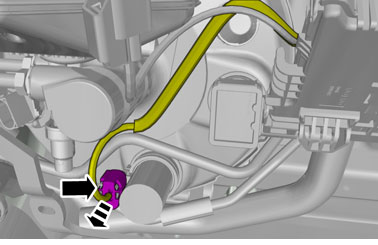

Ослабьте зажим.Отсоедините контактный разъем.

Освободите зажимы шланга.Отсоедините шланги от разъемов.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

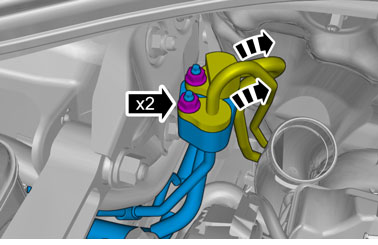

Снимите гайки.🔩 Момент затяжки: 16 Н·м

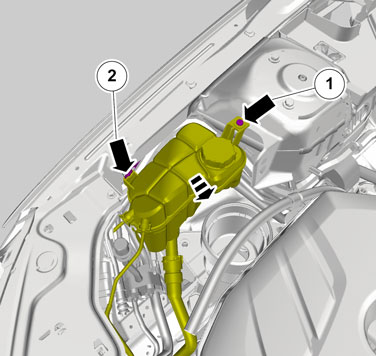

Выверните винт.🔩 Момент затяжки: 5.5 Н·м

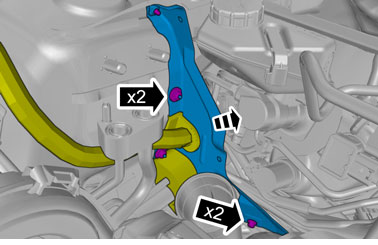

Выверните винты.

1. 🔩 Момент затяжки: 110 Н·м
2. 🔩 Момент затяжки: 110 Н·м

Снимите гайки.🔩 Момент затяжки: 80 Н·м

Примечание: Убедитесь, что уплотнитель установлен правильно.

Выверните винты.Снимите гайки.🔩 Момент затяжки: 10 Н·м

Ослабьте зажим шланга.Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 8 Н·м

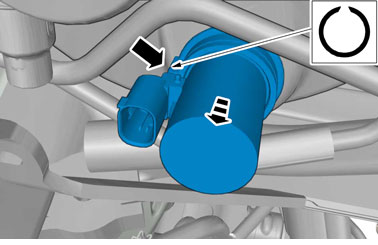

Удалите прерыватель высокого давления Переключатель, высокое давление

Ослабьте зажим.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

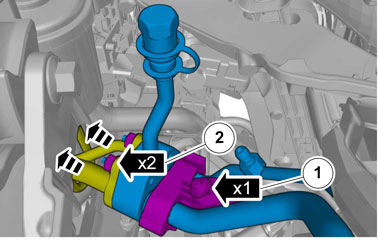

Выверните винт.Снимите гайки.

1. 🔩 Момент затяжки: 5 Н·м
2. 🔩 Момент затяжки: 16 Н·м

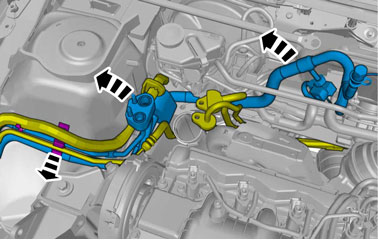

Осторожно: Запомните как проведена проводка и шланги.

Ослабьте зажим.

Осторожно: Запомните как проведена проводка и шланги.

Ослабьте зажим.

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните работы по откачке вакуума Вакуумная откачка

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Хладагент, заполнение

Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
