Высоковольтный аккумулятор, отключение и подключение (D82PHEV, D87PHEV)

Выполняйте инструкции по технике безопасности для электроприводных автомобилей Информация по технике безопасности для транспортных средств с электроприводом

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

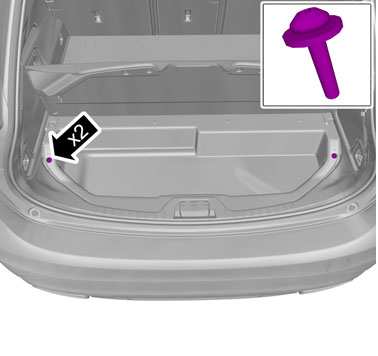

Выверните винты.

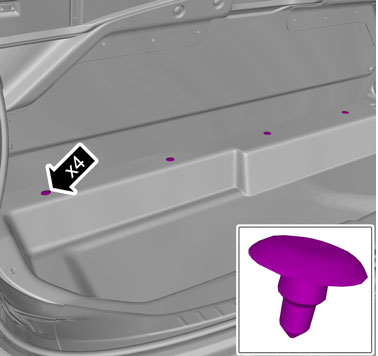

Снимите зажимы.

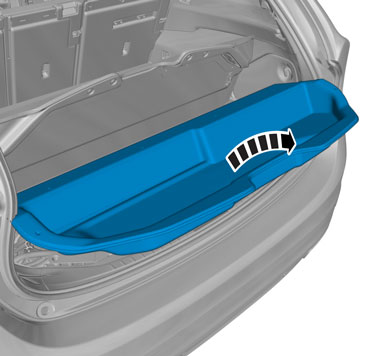

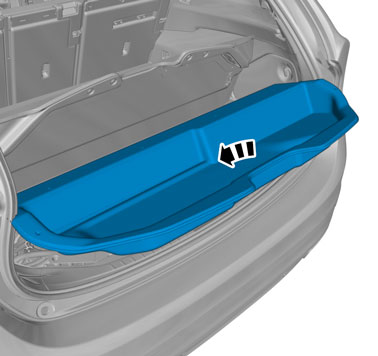

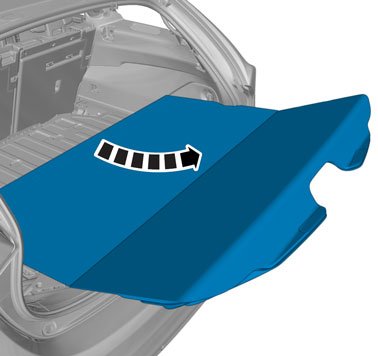

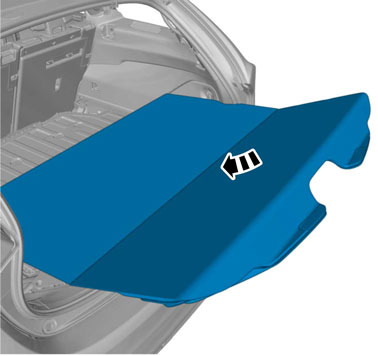

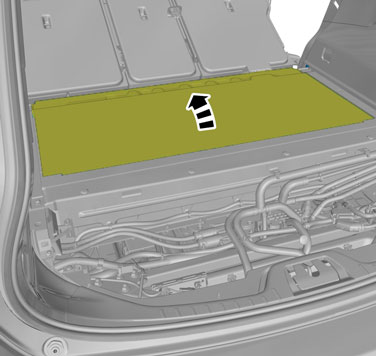

Сдвиньте ковровое покрытие в сторону.

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Перчатки🔧 Защита для лица

Внимание: Проверьте отсутствие течи.

🔧 Перчатки

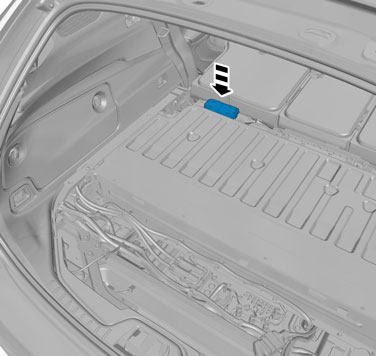

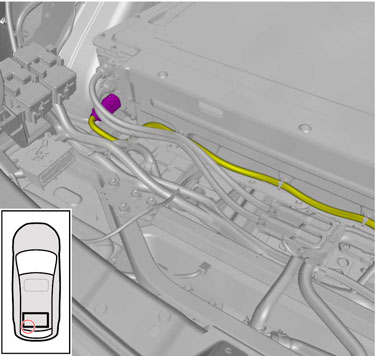

🔧 Перчатки🔧 Защита для лицаУдалите ручной выключатель безопасности MSD.

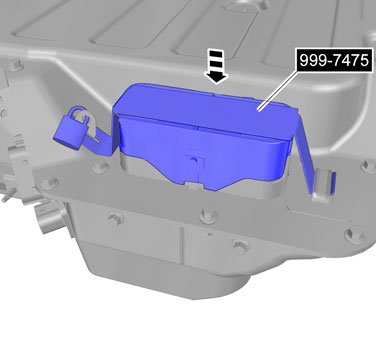

🔧 Кожух🔧 Крючок безопасности🔧 Перчатки🔧 Защита для лица

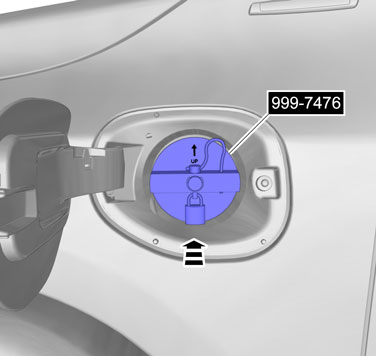

🔧 Замок безопасности

Внимание: Следующий шаг выполняйте только через указанный промежуток времени.

Примечание: Время отсчитывается с момента отключения 12-вольтного аккумулятора.

Примечание: Режим представления

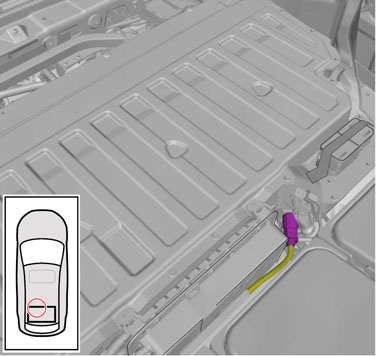

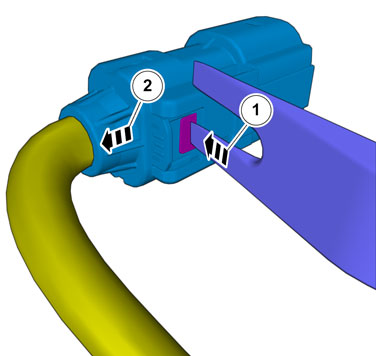

Примечание: Разъем имеет три замка.

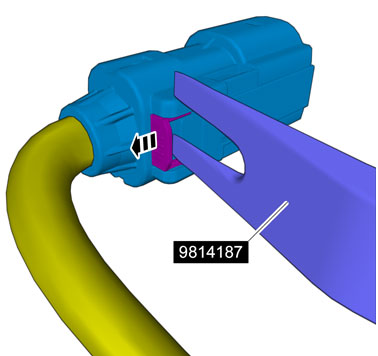

🔧 Зажимной инструмент🔧 Перчатки🔧 Защита для лица

🔧 Перчатки🔧 Защита для лица

🔧 Перчатки🔧 Защита для лица

Примечание: Режим представления

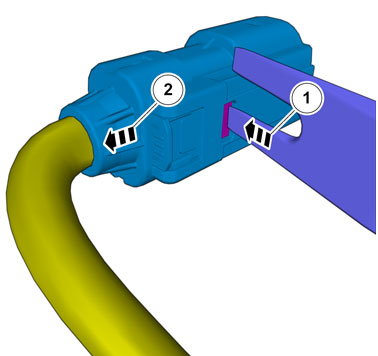

Примечание: Разъем имеет три замка.

🔧 Зажимной инструмент🔧 Перчатки🔧 Защита для лица

🔧 Перчатки🔧 Защита для лица

🔧 Перчатки🔧 Защита для лица

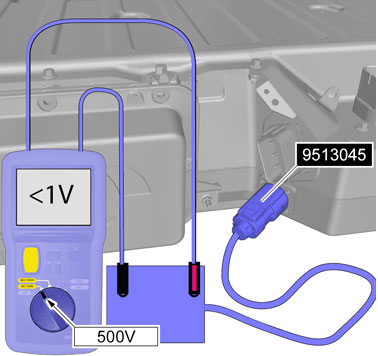

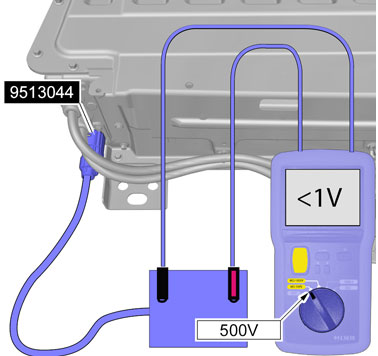

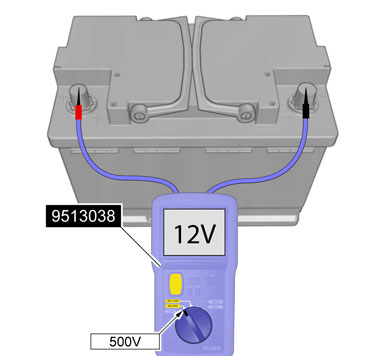

Внимание: Проверьте функцию измерения тестера напряжения.

🔧 Тестеры изоляции

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Адаптер аккумуляторных батарей🔧 Перчатки🔧 Защита для лица

Внимание: Необходимо использовать рекомендованное оборудование.

🔧 Адаптер аккумуляторных батарей🔧 Перчатки🔧 Защита для лица

Внимание: Проверьте функцию измерения тестера напряжения.

Осторожно: Подключите контакты системы высокого напряжения автомобиля и подключите 12-вольтную систему.

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

Внимание: Ручной аварийный выключатель системы высокого напряжения MSD не может быть установлен на измерение изоляции.

Выполните измерение изоляции системы высокого напряжения Измерение изоляции высоковольтной системы

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

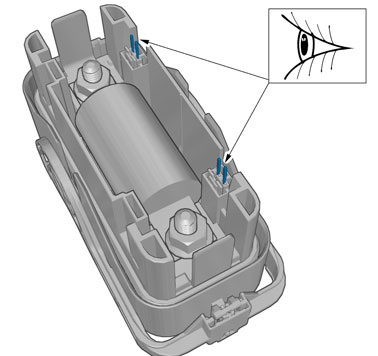

Примечание: Убедитесь в том, что контакты компонента не согнуты и не повреждены.

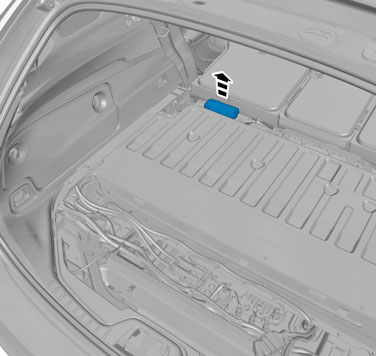

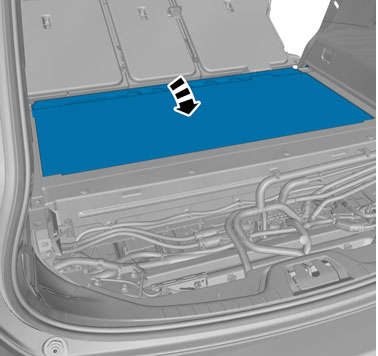

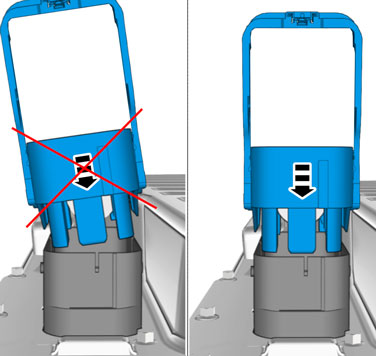

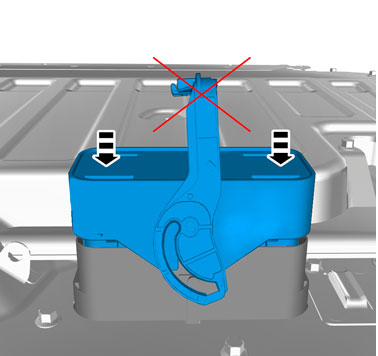

Осторожно: Установите ручной переключатель безопасности, MSD, потянув за имеющиеся на нем ручки, и с усилием протолкните его на место. Используйте запорную планку для фиксации MSD.
