Измерение изоляции высоковольтной системы

Внимание: Ручной аварийный выключатель системы высокого напряжения MSD не может быть установлен на измерение изоляции.

Осторожно: Убедитесь, что обе системы охлаждения транспортного средства заполнены и продуты.

Выполните инструкции по обслуживанию аккумулятора, подзарядка Аккумулятор, подзарядка

Выполните измерение изоляции в соответствии с:/DIAGNOSTIK/BILKOMMUNIKATION/BECM/Avancerad/Isolationsmätning

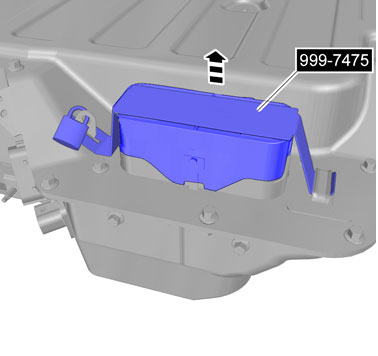

Снимите специальный инструмент.

Примечание: Выберите режим измерений, как показано на рисунке.

Подключите прибор, как показано на рисунке.🔧 Тестовый адаптер🔧 Тестеры изоляции

Примечание: Измените режим измерений, как показано на рисунке.

Измерение 1

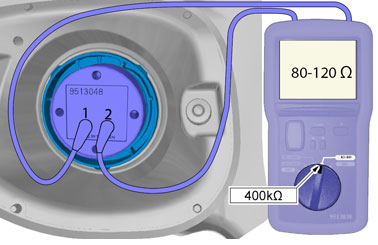

Измерение сопротивления между подключениями 1 и 2.Автомобили без дополнительного электрического топливного подогревателя.

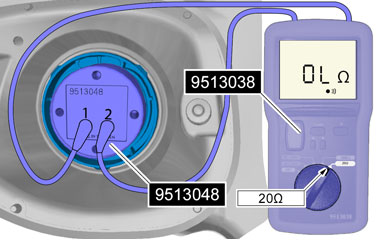

Измерение сопротивления между подключениями 1 и 2.Автомобили с дополнительным электрическим топливным подогревателем.

Измерение 2

Осторожно: При измерении изоляции удерживайте кнопку в течение 5 секунд, чтобы показания стабилизировались.

Осторожно: Выполните измерение изоляции при 1000 В.

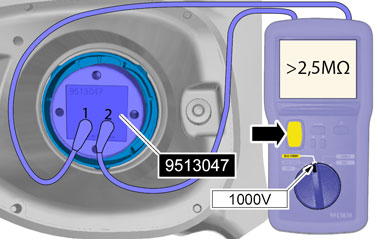

Измерение изоляции между подключением 1 и заземлением 2.🔧 Тестовый адаптер

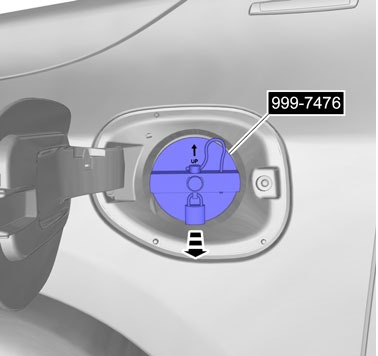

Снимите специальный инструмент.

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

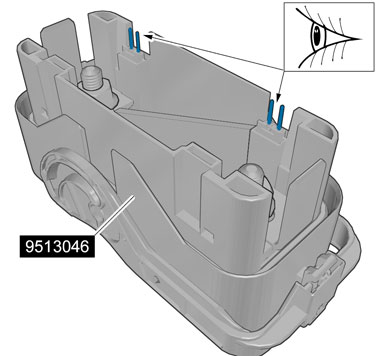

Примечание: Убедитесь в том, что контакты компонента не согнуты и не повреждены.

Измерение 3

Осторожно: При измерении изоляции удерживайте кнопку в течение 5 секунд, чтобы показания стабилизировались.

Осторожно: Выполните измерение изоляции при 1000 В.

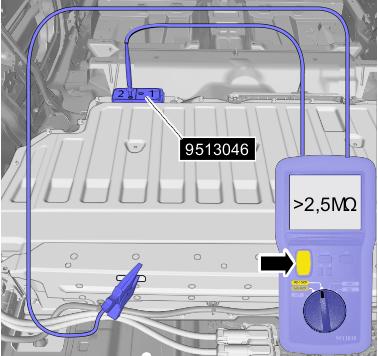

Измерение изоляции между подключением 2 и заземлением.Минусовый контакт замкнут.🔧 Тестовый адаптер

Подсказка: При изменении положения контактора от высоковольтного аккумулятора поступит щелчок.

Измерение 4

Осторожно: При измерении изоляции удерживайте кнопку в течение 5 секунд, чтобы показания стабилизировались.

Осторожно: Выполните измерение изоляции при 500 В.

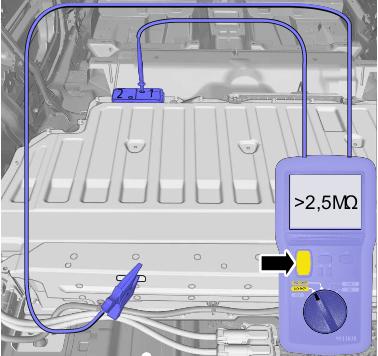

Измерение изоляции между подключением 1 и заземлением.Главный контакт замкнут.

Подсказка: При изменении положения контактора от высоковольтного аккумулятора поступит щелчок.

Измерение 5

Осторожно: При измерении изоляции удерживайте кнопку в течение 5 секунд, чтобы показания стабилизировались.

Осторожно: Выполните измерение изоляции при 500 В.

Измерение изоляции между подключением 1 и заземлением.Вспомогательный контакт замкнут.

Подсказка: При изменении положения контактора от высоковольтного аккумулятора поступит щелчок.
