Тросы переключателя передач, замена (B5254T2, B5254T9, D5244T)

Снятие корпуса воздухоочистителя

Снимите корпус воздухоочистителя. См. .

Снятие троса переключателя передач с кронштейна

Снимите трос переключателя передач с кронштейна на коробке передач. Используйте специальный инструмент 🔧 BRYTGAFFEL. Не повредите шар.

Снятие боковых панелей

Снимите боковые панели с центральной консоли.

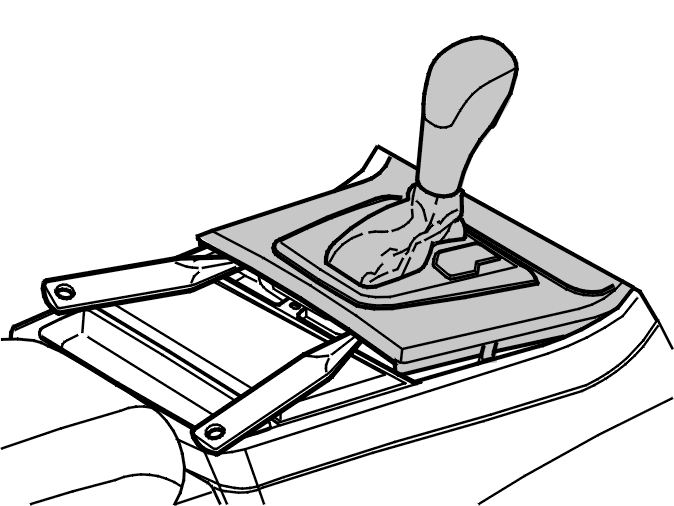

Снятие панели

Отсоедините панель вокруг рычага переключателя передач, подняв прямо вверх на заднем крае.

Снятие троса

Отсоедините ограничитель рычага переключателя передач. См. Узел рычага переключателя передач, Geartronic, замена.

Снимите:

• защелку троса на переключателе передач
• кабель с конца узла переключателя передач, надавив на стопорную накладку. Используйте отвертку
• трос.

Снятие троса у теплоизоляционной перегородки

Снимите:

• 2 воздуховода
• 4 винта стойки в приборной панели
• трос. Втяните его внутрь салона.

Подсказка: Закрепите трос, используя ленту в конце моторного отсека на тросе, перед вытягиванием его, чтобы облегчить установку заново. С чьей либо помощью правильно проложите трос в моторном отсеке.

Подготовка к установке

Прикрепите трос лентой к новому тросу

Примечание: При установке троса: Убедитесь, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Подсказка: С чьей либо помощью правильно проложите трос в моторном отсеке.

Установка троса изнутри салона

Установите трос под блоком обогревателя с левой стороны, вниз по направлению к отверстию.

Примечание: Будьте крайне осторожны, прокладывая резиновый гофрированный чехол для троса через отверстие в теплоизоляционной перегородке. Трос не должен быть поврежден.

Просуньте небольшой отрезок троса через отверстие.

Подсказка: С чьей либо помощью правильно проложите трос в моторном отсеке.

Установите резиновую втулку на болты
Установите:

• гайки. Затяните. См. Момент затяжки
• воздуховоды
• стойку и винты M6. Затяните.

Установка троса на переключателе передач

Установите:

• трос на переключатель передач. Закрепите трос защелкой
• трос на конец узла переключателя передач.

Установите заново ограничитель рычага переключателя передач. См. Узел рычага переключателя передач, Geartronic, замена.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

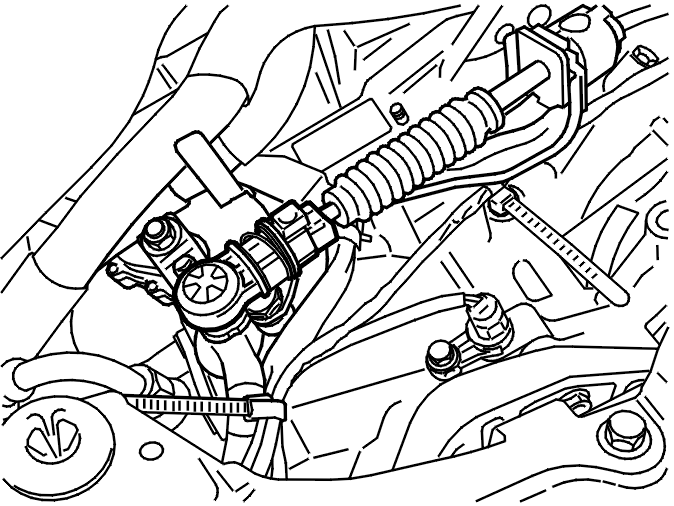

Установка троса переключателя передач на коробке передач

Установите:

• трос на кронштейн. Прижмите так, чтобы он зафиксировался
• шаровой шарнир троса на рычаге. Вдавите на место рукой.

Примечание: После замены трос следует отрегулировать, см. Тросы переключателя передач, регулировка.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.
