Тросы коробки передач, замена (D5244T4, D5244T5)

Снятие корпуса воздухоочистителя

Для моделей выпуска 2006- г.
Снимите корпус воздухоочистителя (ACL). См. Замена корпуса дроссельной заслонки

Для других моделей

Снимите:

• шланг подачи свежего воздуха
• узел корпуса воздухоочистителя со впускной трубой
• левое переднее колесо.

Примечание: Применимо к некоторым вариантам.

Снимите:

• 2 пластмассовые гайки облицовки крыла
• грязезащитный чехол над приводным валом.

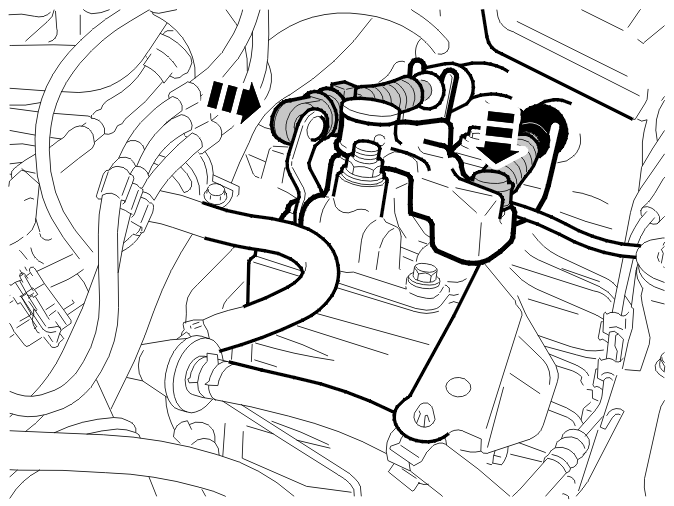

Снимите тросы переключателя передач с кронштейна и рычагов на коробке передач

Снимите:

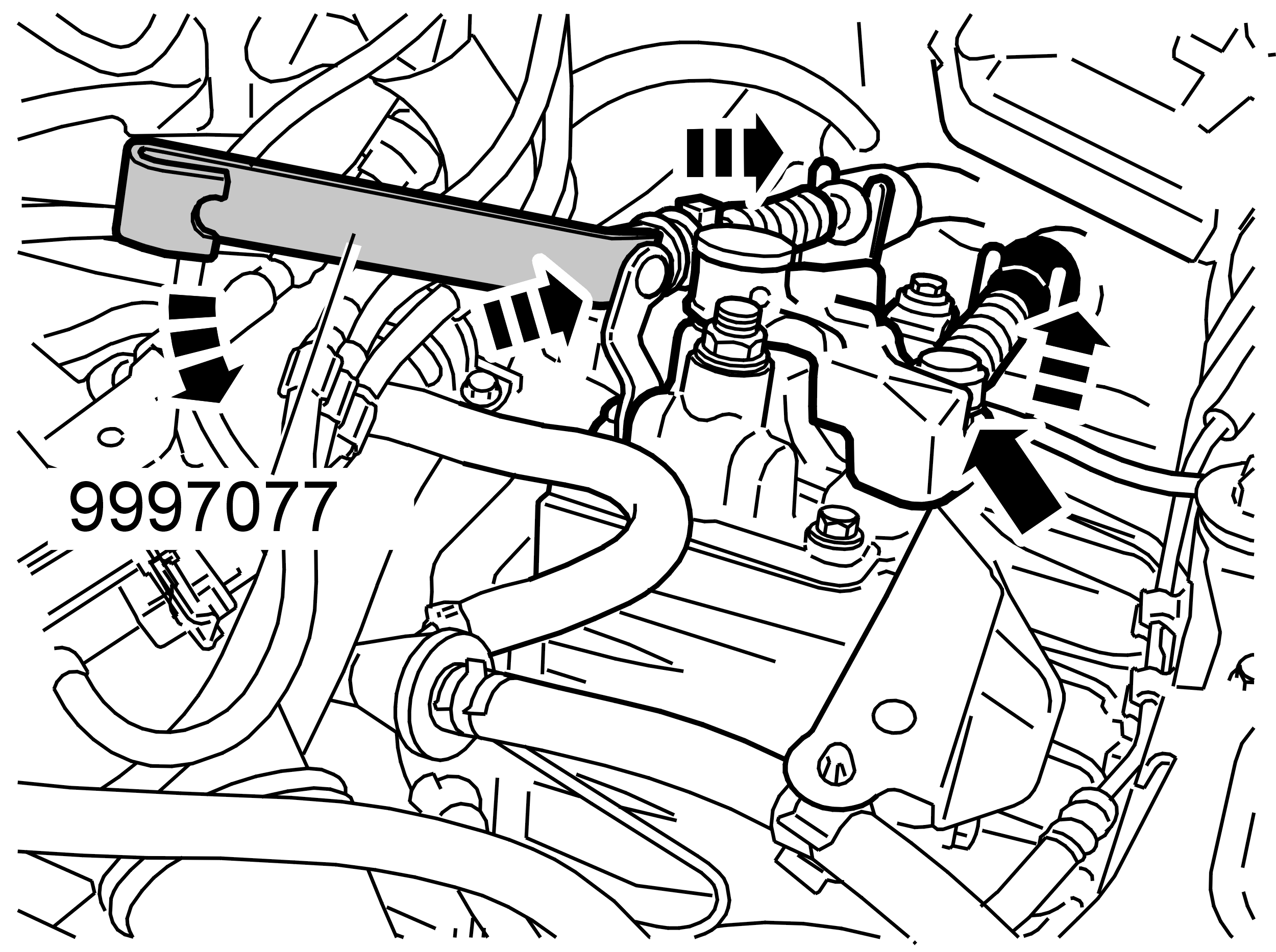

• тросы коробки передач с рычагов. Используйте: 🔧 BRYTGAFFEL
• тросы с кронштейна, сдвинув втулки на трубках тросов назад.

Снятие центральной консоли

S60R (двигатель B5254T4)
Снимите центральную консоль. См. .

S60 (другие двигатели)
Снимите центральную консоль. См. (-2004) или Центральная консоль, замена (2005-).

V70R (двигатель B5254T4)
Снимите центральную консоль. См. .

V70 (другие двигатели)
Снимите центральную консоль. См. (-2004) или Центральная консоль, замена (2005-).

V70XC/XC70
Снимите центральную консоль. См. (-2004) или Центральная консоль, замена (2005-).

Снятие резинового ввода

Заверните и скатайте ковровое покрытие под педалью акселератора. Заверните и скатайте ковровое покрытие под педалью акселератора.Снимите 2 гайки резиновой втулки тросов переключателя передач на теплоизоляционной перегородке. Втяните в салон тросы переключателя передач приблизительно на 10 см.

Подсказка: Правильно проложите тросы переключателя передач в моторном отсеке, воспользовавшись помощью еще одного человека.

Снятие троса переключателя передач с шарового шарнира

Снимите трос переключателя передач с шарового шарнира. Используйте: 🔧 UTDRAGARE.

Подсказка: Чтобы вытянуть трос переключателя передач, винт на съемнике поворачивается против часовой стрелки.

Снятие узла переключателя передач

Снимите:

• разъем
• винты узла переключателя передач.

Поднимите узел переключателя передач и поверните его так, чтобы появился доступ к тросу переключателя нижних передач.

Снятие троса переключателя передач с шарового шарнира и узла переключателя передач

Снимите трос переключателя передач с шарового шарнира. Используйте: 🔧 UTDRAGARE.

Подсказка: Чтобы вытянуть трос переключателя передач, винт на съемнике поворачивается против часовой стрелки.

Осторожно отожмите защелки (1) и сдвиньте вверх трубки троса на обоих тросах переключателя передач.Снимите узел переключателя передач.

Снятие тросов переключателя передач

Вытяните тросы переключателя передач прямо.

Подсказка: Легче вытягивать тросы переключателя передач скозь теплоизоляционную перегородку по одному.

Подсказка: Не повредите жгуты проводов в центральной консоли во время снятия троса переключателя передач.

Подготовка к установке тросов

Согните толстый сварочный электрод (проволоку).Скрепите концы тросов лентой.

Примечание: При установке тросов: Обратите внимание на то, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Подсказка: С чьей-либо помощью правильно проложите тросы в моторном отсеке.

Установка тросов переключателя передач изнутри салона

Установите тросы переключателя передач под блоком обогревателя с левой стороны вниз по направлению к отверстию в теплоизоляционной перегородке.

Примечание: Будьте крайне осторожны при прокладке резиновых гофрированных чехлов для тросов переключателя передач через отверстие в теплоизоляционной перегородке. Не повредите тросы переключателя передач.

Немного пропустите тросы переключателя передач через отверстие.

Подсказка: Попросите коллегу зацепить конец троса переключателя передач за сварочный электрод.

Вытяните тросы переключателя передач таким образом, чтобы резиновая втулка находилась на расстоянии приблизительно 10 см от теплоизоляционной перегородки.

Установка тросов переключателя передач и узла переключателя передач

Установите:

• тросы переключателя передач на рычагах на узле переключателя передач. Вдавите на место рукой
• втулки для тросов переключателя передач на узле переключателя передач
• узел переключателя передач на кузове (M8)
• разъем на узле переключателя передач.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Установка резиновой втулки

Выровняйте резиновую втулку на болтах. Установите гайки M6.

Подача троса переключателя передач из моторного отсека

Потяните за сварочный электрод, подавая трос переключателя передач изнутри.Трос переключателя передач должен быть проложен мимо рулевого механизма и до кронштейна коробки передач.

Размещение тросов переключателя передач за рулевым механизмом

Расположите тросы переключателя передач за рулевым механизмом и над гидравлическими трубами.Установите брызговик и пластмассовые гайки облицовки крыла.

Установка центральной консоли

S60R (двигатель B5254T4)
Установите центральную консоль. См. .

S60 (другие двигатели)
Установите центральную консоль. См. (-2004) или Центральная консоль, замена (2005-).

V70R (двигатель B5254T4)
Установите центральную консоль. См. .

V70 (другие двигатели)
Установите центральную консоль. См. (-2004) или Центральная консоль, замена (2005-).

V70XC/XC70
Установите центральную консоль. См. (-2004) или Центральная консоль, замена (2005-).

Установка тросов переключателя передач на коробке передач

Примечание: Подсоедините трос переключателя передач с белой трубкой к внутреннему отверстию на кронштейне, а внутренний рычаг к коробке передач.

Разблокируйте регулятор на тросе перед его установкой.

Установите:

• тросы переключателя передач на кронштейне
• наружный трос переключателя передач на трос переключателя передач. Вдавите на место рукой.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Убедитесь, что рычаг переключателя передач находится в нейтральной передаче.Установите внутренний трос переключателя передач на рычаг. Вдавите на место рукой.Вдавите регулятор на место так, чтобы он зафиксировался на тросе

Установка корпуса воздухоочистителя

Для моделей выпуска 2006- г.
Установите корпус воздухоочистителя (ACL). См. Замена корпуса дроссельной заслонки

Для других моделей
Установите корпус воздухоочистителя, включая все шланги и электрические выводы.

Примечание: Применимо к некоторым вариантам.

Установите грязезащитный чехол над приводным валом и 2 пластмассовые гайки облицовки крыла.

Установка колеса

Установите колесо. См. Установка колес.

Заключительная проверка

Убедитесь в том, что положения передач работают.
