Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Демонтаж верхнего перекрытия двигателя

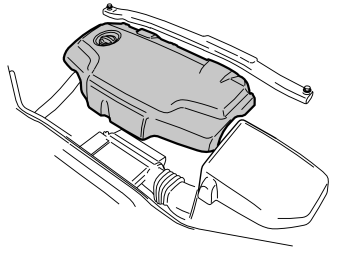

Потяните перекрытие двигателя прямо вверх за его передний край и затем потяните перекрытие двигателя вперед.
Снятие воздухоочистителя
Снимите впускной шланг между передней панелью и воздушным фильтром.

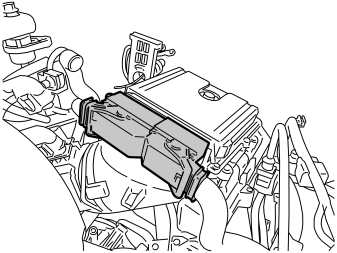

Снимите перекрытие над модулем управления двигателя (ECM) и потяните его прямо вверх.
Примечание: Не прикасайтесь пальцами к штырьковым выводам модуля управления. Статическое электричество может повредить компоненты в модуле управления.
Отсоедините контактный разъем от модуля управления двигателя (ECM). Прижмите стопорное кольцо и пригните вверх стопорную скобу.

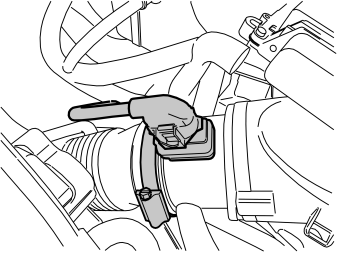

Отсоедините контактный разъем от расходомера воздуха. Снимите зажим шланга с расходомера воздуха.

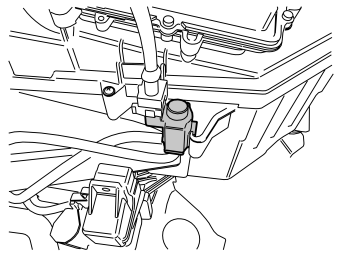

Снимите магнитный клапан с корпуса воздушного фильтра
Снятие воздухоочистителя

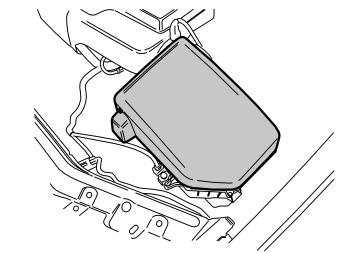

Поднимите воздушный фильтр и отогните в сторону шланг наружного воздуха.
Снятие корпуса дроссельной заслонки

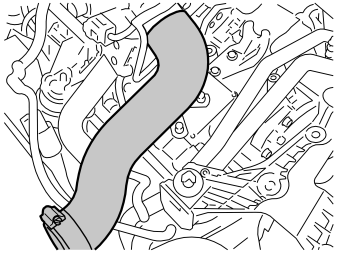

Снимите шланг с корпуса заслонки.Снимите зажим шланга и отогните шланг в сторону.

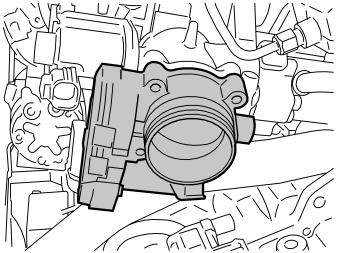

Снимите 4 винта М6 корпуса заслонки.Выбросьте прокладку.
Установка
Примечание: Моменты затяжки указаны в Момент затяжки
Установка корпуса заслонки, детали
Установите:
- корпус заслонки и пользуйтесь новой прокладкой
- 4 винта M6 и затяните.
- шланг наружного воздуха к корпусу заслонки и затяните зажим шланга
- корпус воздушного фильтра (ACL)
- контактные группы, 3 шт.
- кперекрытие над модулем управления двигателем
- впускной шланг
- перекрытие двигателя
Вновь установите адаптацию. Адаптация клапана рециркуляции выхлопных газов
