трос переключения передач (D4204T, D4204T2)

Снятие крышки двигателя

Снимите верхнюю крышку двигателя, потянув ее прямо вверх.

Снятие воздухоочистителя

Отсоедините разъем следующих компонентов:

• клапана охлаждающей жидкости двигателя (1)
• датчик массового расхода воздуха (2).

Снимите/ослабьте:

• 2 винта клапана охлаждающей жидкости двигателя в передней крышке. Отведите клапан в сторону
• зажим шланга на датчике массового расхода воздуха
• воздухоочиститель. Отсоедините очиститель от резиновых креплений, потянув его вертикально вверх.

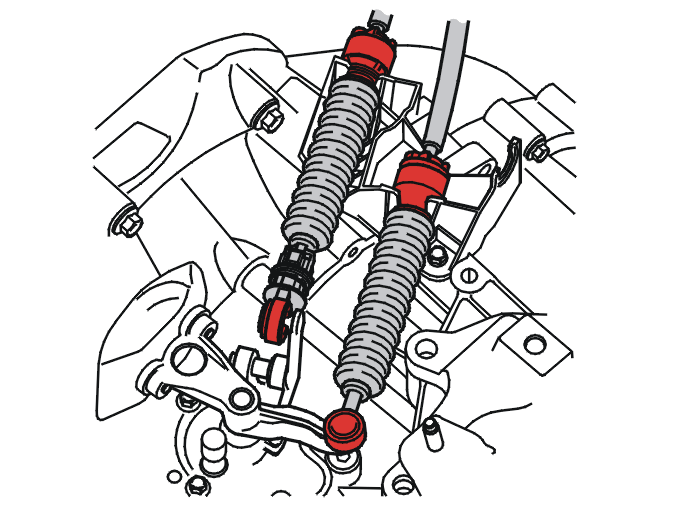

Снятие тросов переключателя передач с коробки передач

Немного опустите двигатель/коробку передач.

Снимите:

• шаровые шарниры. Используйте 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
• втулки тросов переключателя передач с кронштейна троса коробки передач.

Снятие компонентов туннеля трансмиссии

Снимите:

• 4 пластмассовых гайки
• крепление глушителя
• гайку позади катализатора.

Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.

Сдвиньте тепловой экран назад. Это позволит видеть вход для тросов переключателя передач в салон.

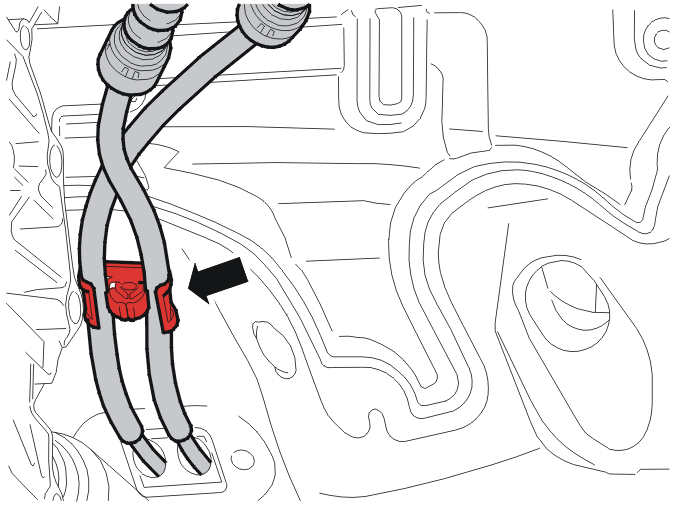

Отсоедините тросы переключателя передач от зажима в туннеле трансмиссии.

Снятие тросов переключателя передач с узла переключателя передач

Отсоедините тросы от узла переключателя передач. См.: Växelspakställ.

Снятие кабельного ввода

Отверните ковровое покрытие с обеих сторон центральной консоли. Ввод для тросов переключателя передач находится в полу перед блоком обогревателя.

Подсказка: Изоляционная панель может быть изношена на вводе троса переключателя передач. Выньте изоляционную панель “двумя частями”, отдельно верхнюю и нижнюю.

Снимите звукоизоляционную панель.

Подсказка: Используйте накидной гаечный ключ с функцией блокировки.

Снимите 2 гайки ввода троса переключателя передач с обеих сторон центральной консоли. Отцепите ввод от болтов в полу.

Снятие тросов переключателя передач

Снимите тросы переключателя передач.

Установка тросов переключателя передач

Проведите тросы в нужном положении через пол, вверх к коробке передач.

Установка кабельного ввода

Установите две гайки M6 для ввода рычага переключателя передач. Затяните.

Примечание: Если она разделяется, скрепите ее с помощью ленты. Убедитесь, что части расположены правильно.

Установите звукоизоляционную панель. Установите ковровое покрытие пола.

Установка тросов переключателя передач в узле переключателя передач

Установите тросы переключателя передач в узле переключателя передач. См.: Växelspakställ.

Установка компонентов в туннеле трансмиссии

Примечание: Затяните тросы, как показано на иллюстрации.

Установите тросы переключателя передач в зажиме в туннеле трансмиссии.

Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.

Установите:

• тепловой экран
• 4 пластмассовых гайки
• крепление глушителя
• гайку позади катализатора.

Установка тросов переключателя передач в коробке передач

Установите:

• втулки тросов переключателя передач от кронштейна троса коробки передач
• шаровые шарниры.

Монтаж троса передач

Смонтируйте тросы передач согласно: Växelvajer, justering.

Установка воздухоочистителя

Установите:

• модуль воздухоочистителя в резиновых креплениях
• шланг модуля воздухоочистителя. Затяните зажим шланга на датчике массового расхода воздуха
• клапан охлаждающей жидкости двигателя. Затяните 2 винта.

Подсоедините разъем следующих компонентов:

• клапан охлаждающей жидкости двигателя (1)
• датчик массового расхода воздуха (2).

Установка крышки двигателя

Установите верхнюю крышку двигателя.
