Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4164S3 | 2007–2012 |
| S40 (04-) | B4164S3 | 2005–2012 |
| V50 | B4164S3 | 2005–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие аккумуляторной батареи
Снимите:
- отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение
- аккумуляторную батарею
- кожух под аккумуляторную батарею, 3 болта.
Снятие
Снятие тросов переключения передач с коробки передач
Снимите тросы переключения передач согласно: Växellänkage
Отсоедините тросы переключения передач от консолей.
Снятие компонентов рамного туннеля
Снимите:
- пластмассовые гайки, 4 шт.
- крепление шумоподавителя
- пластмассовую гайку, 1 шт. позади катализатора.
Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.
Отведите тепловой щит назад так, чтобы получить доступ к каналу входа тросов переключения передач в салон.

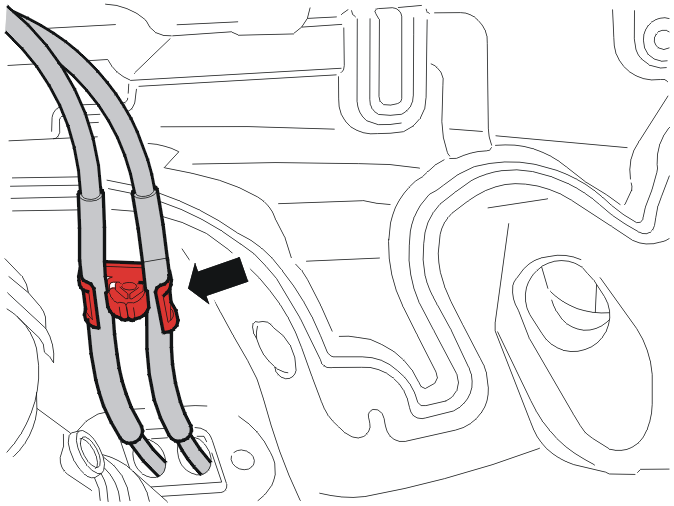

Освободите тросы переключения передач от зажима в рамном туннеле.
Снятие тросов переключения передач с узла переключения передач
Снимите тросы с узла рычага переключения передач согласно: Växelspakställ Växelspakställ.
Снятие проходов для проводки
Отогните коврик с обеих сторон центральной консоли. Проход для тросов переключения передач расположен в полу перед термопакетом.
Подсказка: Изолирующее покрытие можно разорвать на две части у прохода для тросов переключения передач и вынуть две части - верхнюю и нижнюю.
Снимите звукоизолирующее покрытие.
Подсказка: Используйте гаечный ключ с фиксатором.
Снимите гайки, 2 шт., прохода для тросов переключения передач с каждой стороны центральной консоли.Оцепите проход со штырьковых болтов в полу.
Снятие тросов переключения передач
Снимите тросы переключения передач.
Установка на место
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Осторожно: Будьте очень осторожны при установке на место тросов: избегайте образования острых перегибов или обрывов особенно на концах тросов между внутренним кабелем и внешней оболочкой.
Установка на место тросов переключения передач
Уложите тросы на место в полу до коробки передач.
Установка на место проходов для проводки
Установите гайки М6 для проходов тросов переключения передач, 2 шт. Затяните.
Установите на место звукоизолирующее покрытие.
Примечание: Если звукоизоляционная панель треснула, скрепите ее лентой. Убедитесь, что части расположены правильно.
Установите на место коврики.
Установка тросов переключения передач на место в узел рычага переключения передач
Установите тросы переключения передач в узел рычага переключения передач согласно: Växelspakställ Växelspakställ.
Установите на место компоненты в рамный туннель
Примечание: Затяните тросы, как показано на иллюстрации.
Установите тросы переключения передач на место в зажиме рамного туннеля.
Примечание: Осторожно обращайтесь с тепловым экраном. Не деформируйте тепловой экран.
Установите:
- тепловой щит
- пластмассовые гайки, 4 шт.
- крепление шумоподавителя
- пластмассовую гайку, 1 шт. позади катализатора.
Установка тросов переключения передач на место в коробке передач
Установите на место тросы переключения передач согласно: Växellänkage.
Завершающие работы
Установка на место аккумуляторной батареи
Установите:
- кожух под аккумуляторную батарею с 3 болтами
- аккумуляторную батарею
- провода аккумулятора. См. Аккумулятор, отключение и подключение.
Проверка положений передач
Проверьте положения передач. Отрегулируйте тросы переключения передач согласно: Växelvajer, justering.
