Рычажный механизм передачи

Поднятие автомобиля

Установите селектор передач в нейтральное положение.Поднимите автомобиль согласно: Lyftpunkter kaross.Снимите защитный лист под двигателем

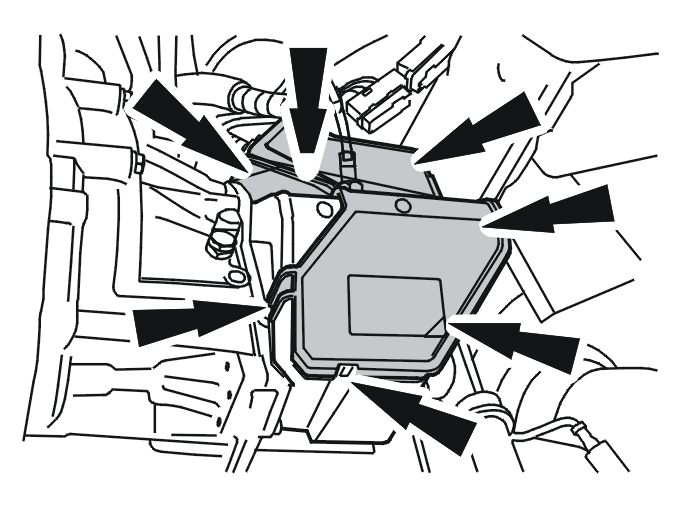

Снятие крышки переключателя передач

Снимите крышку троса переключения и выбора передач, отогнув фиксаторы, 7 шт.

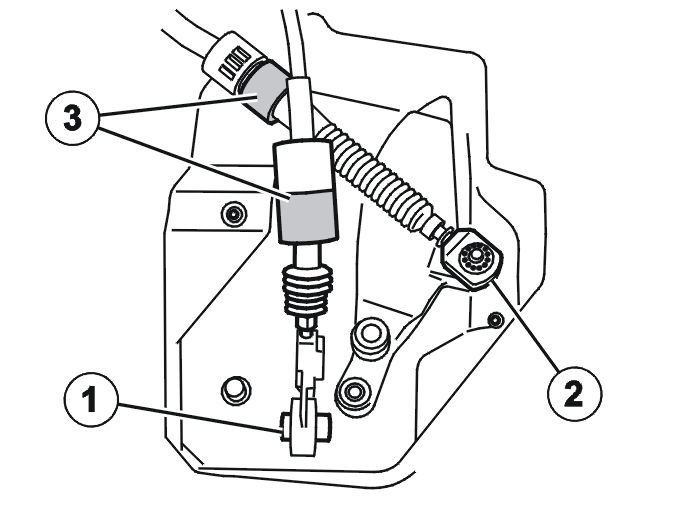

Снятие троса переключения передач

Снимите:

• трос (1) с шаровой муфты, нажав на кнопку и освободив трос от шаровой муфты
• трос (2) с шаровых муфт. Используйте: 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
• втулки тросов переключения передач (3) с консоли.

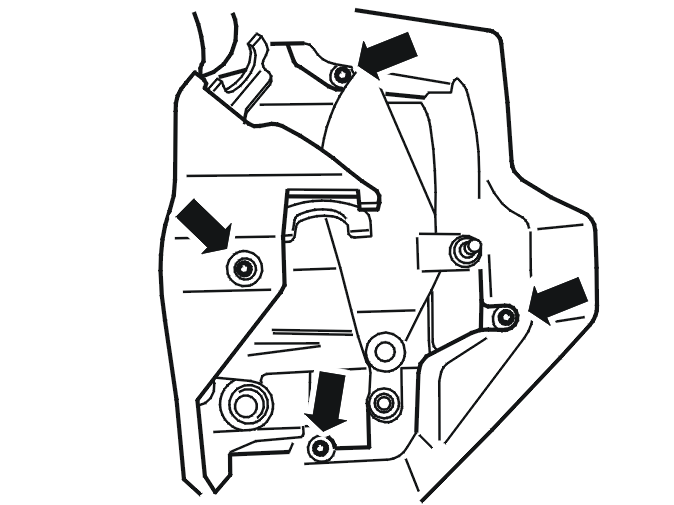

Снятие кожуха над шарниром переключения

Снимите:

• болты, 4 шт.
• кожух.

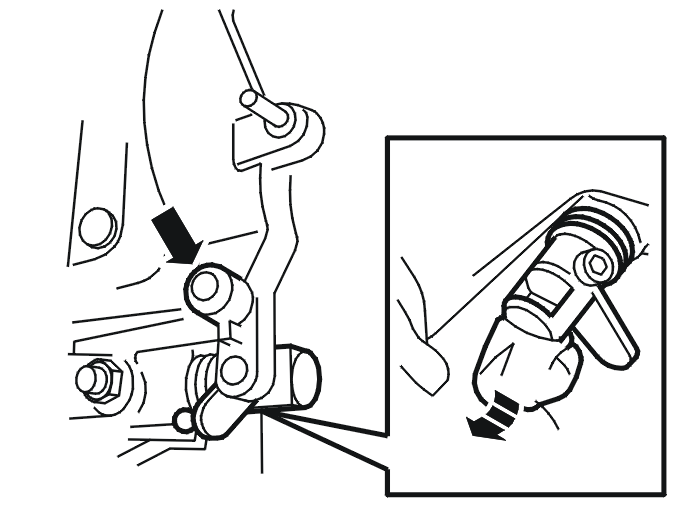

Снятие внешнего шарнира переключения

Снимите зажим, 1 шт.Стяните крагу с рычага вилки переключения передач так, чтобы крага следовала за шарниром.

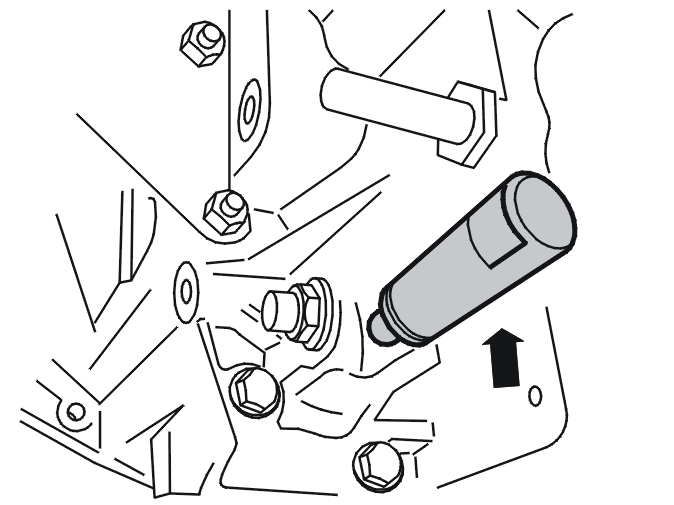

Открутите болт, 1 шт. и снимите внутренний шарнир, 1 шт.

Установка на место шарнира переключения передач

Установите на место:

• внутренний шарнир переключения передач
• болт М6, 1 шт.

Подсказка: Очистите ось и шарнир и смажьте небольшим количеством смазки 1161689-3.

Убедитесь, что крага не повреждена и плотно прилегает к шарниру и рычагу вилки переключения передач.

Установите на место:

• шарнир. Натяните крагу на рычаг вилки переключения передач.
• зажим, 1 шт.

Подсказка: Очистите ось и шарнир и смажьте небольшим количеством смазки 1161689-3.

Убедитесь, что крага не повреждена и плотно прилегает к шарниру и рычагу вилки переключения передач.

Установка на место кожуха над шарниром переключения передач

Установите на место:

• кожух
• болты, 4 шт.

Установка на место троса переключения передач

Установите на место:

• оба троса в соответствующей консоли (3)
• шаровые муфты (1, 2).

Установка на место стопора селектора передач

Нажав, зафиксируйте крышку так, чтобы заблокировать фиксаторы, 7 шт.

Опускание автомобиля

Установите на место защитный лист под двигателем.Опустите автомобиль.Проверьте зазор при переключении передач.

При необходимости отрегулируйте зазор, см.: Växelvajer, justering.
