Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T10 | 2014, 2015A |
| S60 (11-) | B4204T11 | 2014–2015A |
| S60 (11-) | B4204T12 | 2014–2015A |
| S60 (11-) | B4204T15 | 2014, 2015 |
| S60 (11-) | B4204T9 | 2014–2015A |
| S80 (07-) | B4204T11 | 2014–2015A |
| S80 (07-) | B4204T12 | 2014, 2015A |
| S80 (07-) | B4204T15 | 2014, 2015 |
| V60 | B4204T11 | 2014–2015A |
| V60 | B4204T12 | 2014, 2015A |
| V60 | B4204T15 | 2014 |
| V60 | B4204T9 | 2014, 2015 |
| V70 (08-) | B4204T11 | 2014, 2015 |
| XC60 | B4204T10 | 2014, 2015A |
| XC60 | B4204T11 | 2014–2015A |
| XC60 | B4204T12 | 2014, 2015A |
| XC60 | B4204T15 | 2014, 2015 |
| XC60 | B4204T9 | 2014–2015A |
| XC70 (08-) | B4204T11 | 2014–2015A |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

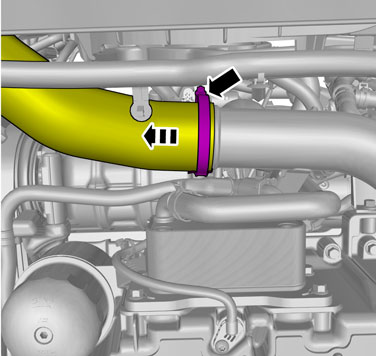

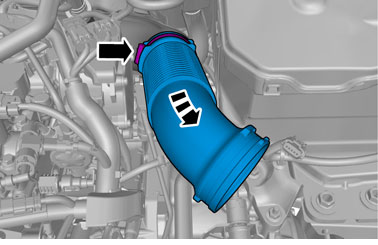

Ослабьте зажим шланга.Выньте шланг.
Отсоедините контактный разъем.
Снимите гайки.🔩 Момент затяжки: 24 Н·м
Выверните винты.🔩 Момент затяжки: 50 Н·м
Выверните винты.Снимите зажимы.

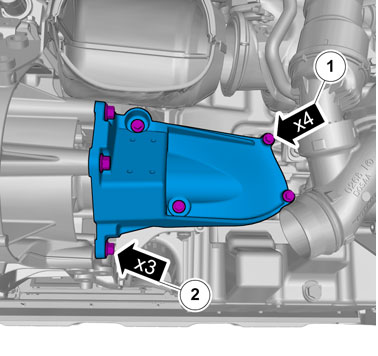

Отсоедините винты.
- 🔩 Момент затяжки: 110 Н·м
- 🔩 Момент затяжки: 60 Н·м
Снимите передний подрамник, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания Подрамник спереди, положение для техобслуживания
Внимание: Будьте готовы собрать вытекающие жидкости.

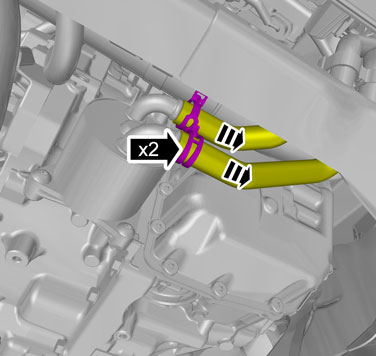

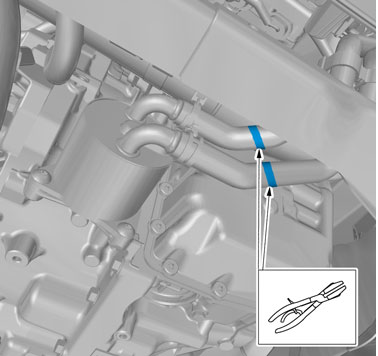

Освободите зажимы шланга.Отсоедините шланги от разъемов.

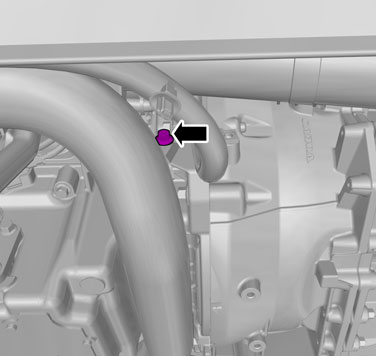

Выверните винт.🔩 Момент затяжки: 24 Н·м

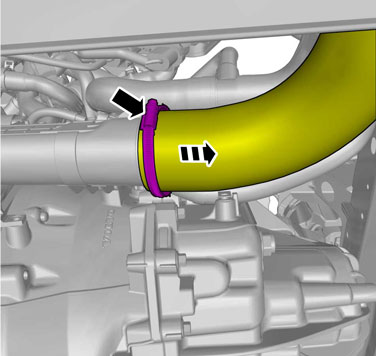

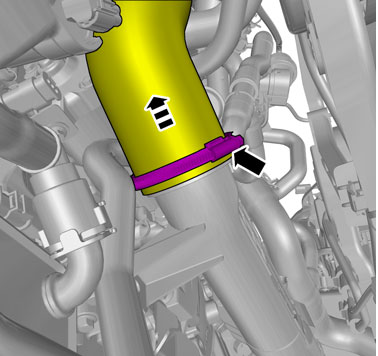

Ослабьте зажим шланга.
Выверните винт.🔩 Момент затяжки: 24 Н·м
Выверните винт.🔩 Момент затяжки: 24 Н·м

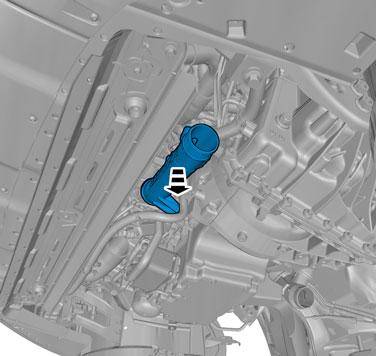

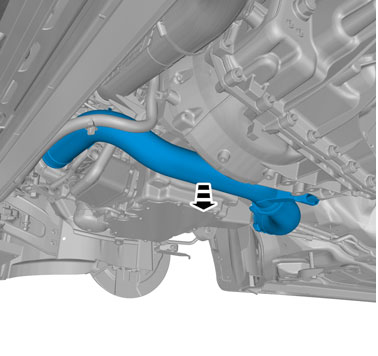

Выньте шланг.

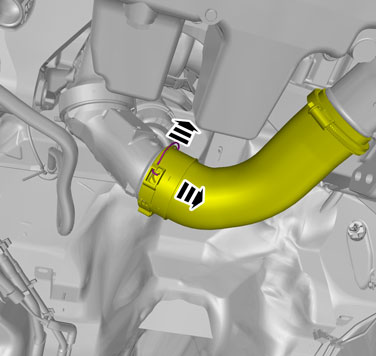

Ослабьте зажим шланга.
Ослабьте зажим шланга.

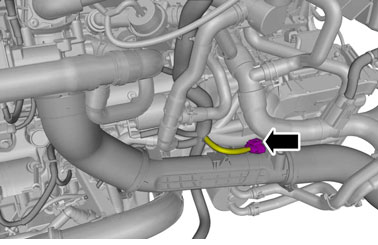

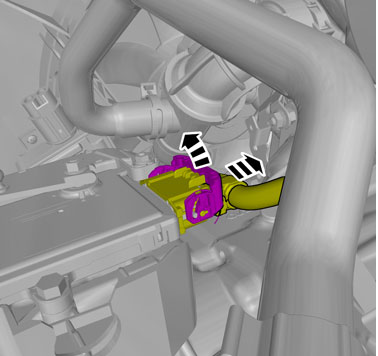

Отсоедините контактный разъем.
Выверните винт.🔩 Момент затяжки: 24 Н·м
Выверните винт.🔩 Момент затяжки: 24 Н·м
Выньте шланг.

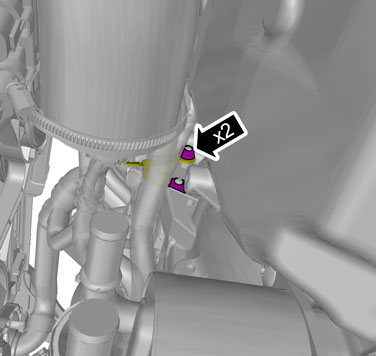

Снимите гайки.🔩 Момент затяжки: 24 Н·м

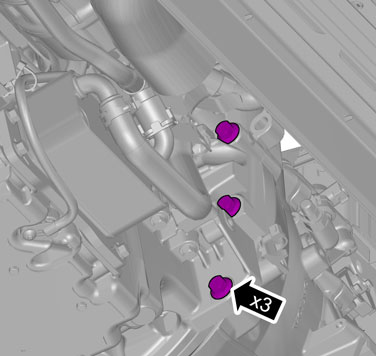

Выверните винты.🔩 Момент затяжки: 50 Н·м
Снимите гайки.🔩 Момент затяжки: 24 Н·м
Выверните винты.🔩 Момент затяжки: 10 Н·м
- Ведущий вал, левый Ведущий вал, левый
- Ведущий вал, правый Ведущий вал, правый
- каталитический преобразователь Каталитический преобразователь
- 🔩 Момент затяжки: 24 Н·м
- 🔩 Момент затяжки: 50 Н·м
Снимите гайки.🔩 Момент затяжки: 60 Н·м

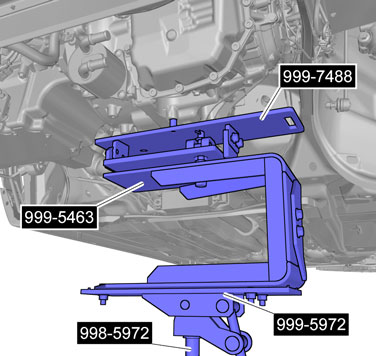

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Фиксатор

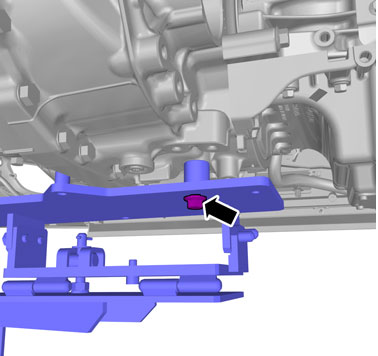

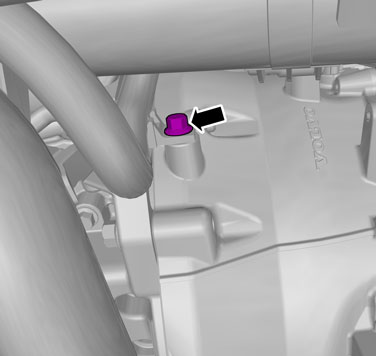

Выверните винт.

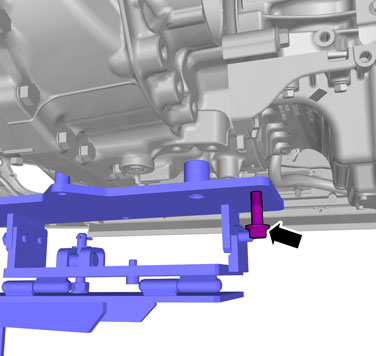

Установите винт.🔩 Момент затяжки: 50 Н·м

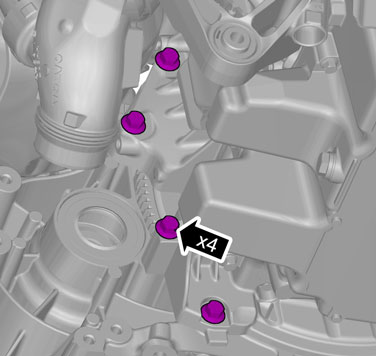

Выверните винты.🔩 Момент затяжки: 50 Н·м
Выверните винты.🔩 Момент затяжки: 50 Н·м
Примечание: Убедитесь в том, что никакие компоненты не застревают.
Примечание: Этот момент необходимо выполнять для установки нового компонента.

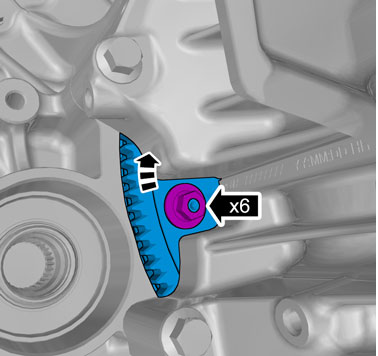

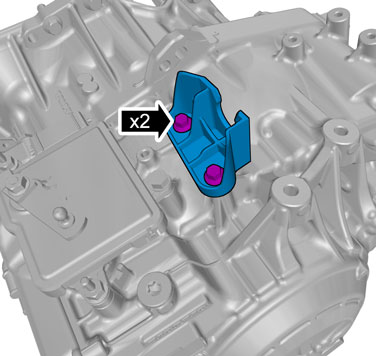

Выверните винты.🔩 Момент затяжки: 24 Н·м
Установка
Установите в обратном порядке.
Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
Выполните проверку уровня масла в коробке передач Уровень трансмиссионного масла - Проверка
Примечание: Этот момент необходимо выполнять для установки нового компонента.
Закажите и загрузите программное обеспечение согласно:30788939
