Подрамник спереди, положение для техобслуживания (B4204T10, B4204T11, B4204T12) — S60 II, V60

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Внимание: Убедитесь в том, что ключ зажигания вынут.

Осторожно: Убедитесь в том, что замок рулевого колеса заперт.

Примечание: Убедитесь в том, что ходовые колеса смотрят прямо вперед.

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 25 Н·м

Отсоедините винт.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь в том, что шарик шарового шарнира не вращается.

Применимо к обеим сторонам.🔩 Момент затяжки: 70 Н·м

Осторожно: Убедитесь в том, что шарик шарового шарнира не вращается.

Открутите гайку.Применимо к обеим сторонам.🔩 Момент затяжки: 80 Н·м

Применимо к обеим сторонам.🔧 Съемник

Выверните винт.Применимо к обеим сторонам.🔩 Момент затяжки: 120 Н·м

🔧 Инструмент для запрессовкиПрименимо к обеим сторонам.

🔧 РычагПрименимо к обеим сторонам.

Ослабьте зажим.Отсоедините винты.

Отсоедините винты.Ослабьте зажим.

1. 🔩 Момент затяжки: 90 Н·м + доворот 80°
2. 🔩 Момент затяжки: 60 Н·м

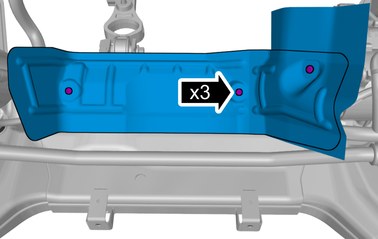

Отсоедините винты.🔩 Момент затяжки: 10 Н·м

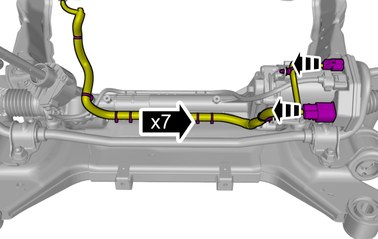

Ослабьте зажим.Освободите зажимы контактных разъемов.Отсоедините контактные разъемы.

🔧 T9512951,

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 150 Н·м + доворот 90°
3. 🔩 Момент затяжки: 150 Н·м + доворот 90°

🔧 Шаблон

Установите в обратном порядке.
