Тормозные накладки, задние, замена (2003, 2004)

Подготовка

Снимите колеса на обеих сторонах.

Снятие тормозных накладок

Примечание: Минимальная рекомендуемая толщина тормозной накладки/предел для замены при установке новых тормозных накладок = 2 мм.

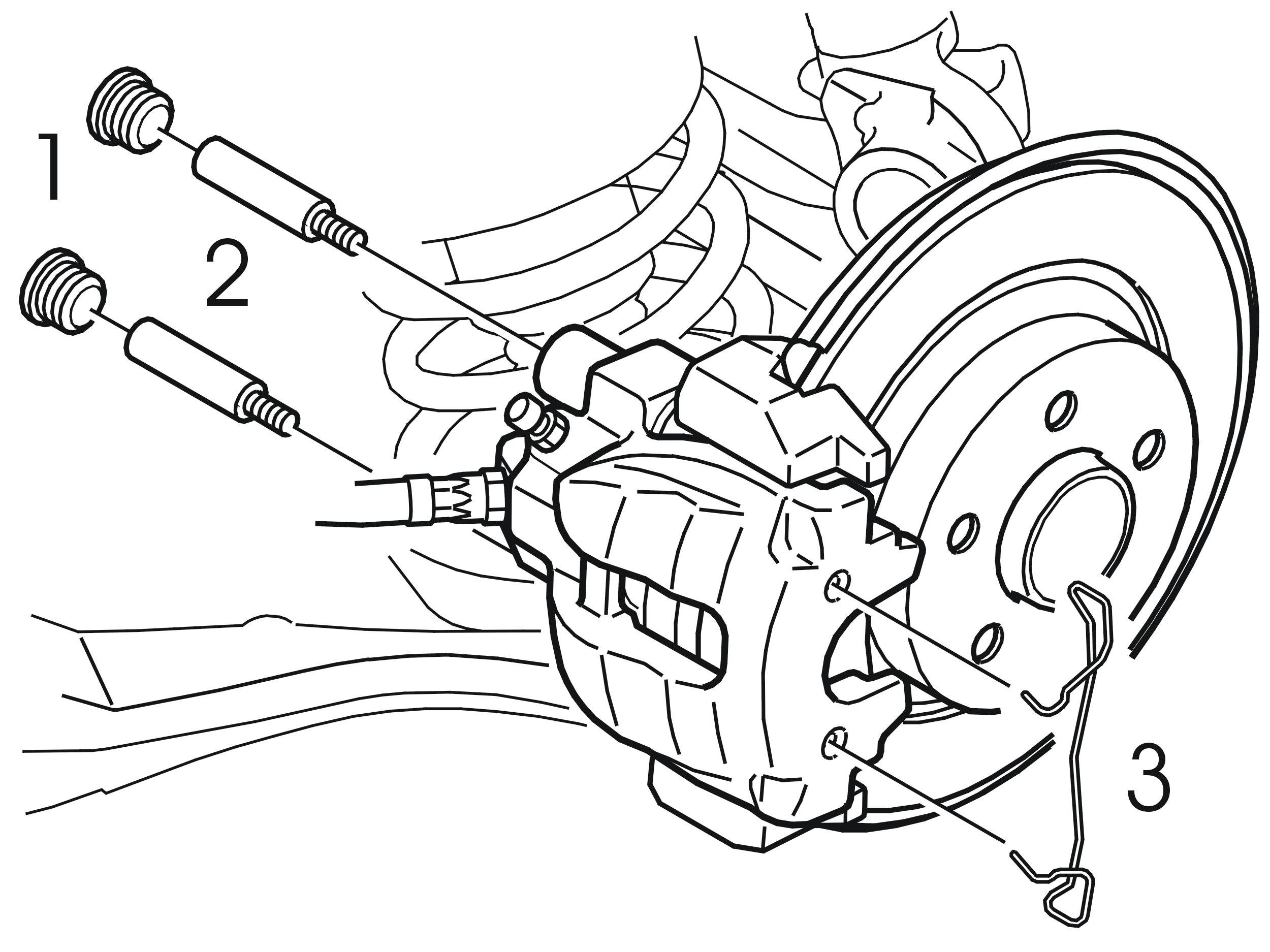

Снимите стопорные пружины и направляющие штифты суппортов тормоза.

Снимите:

• удерживающую пружину (3) осторожно, чтобы она не деформировалась
• защитные колпачки (1) с двух установочных штифтов (2)
• установочные штифты, используйте шестигранную насадку 7 мм.

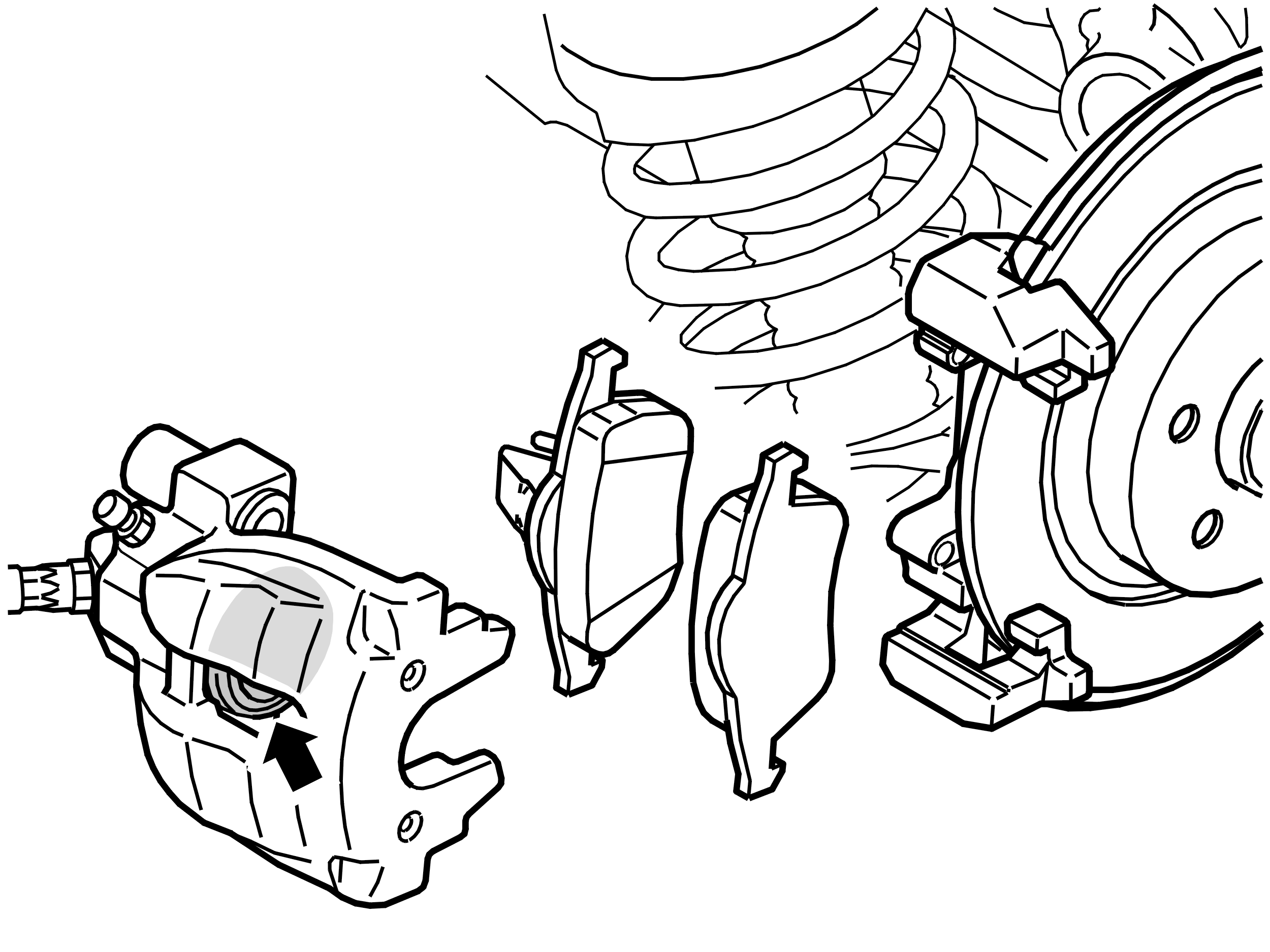

Снимите:

• суппорт тормоза с держателя
• тормозные накладки.

Для предотвращения повреждения тормозного шланга подвесьте суппорт тормоза на задней пружине с помощью стальной проволоки.

Примечание: Не нажимайте на педаль тормоза при снятых тормозных накладках.

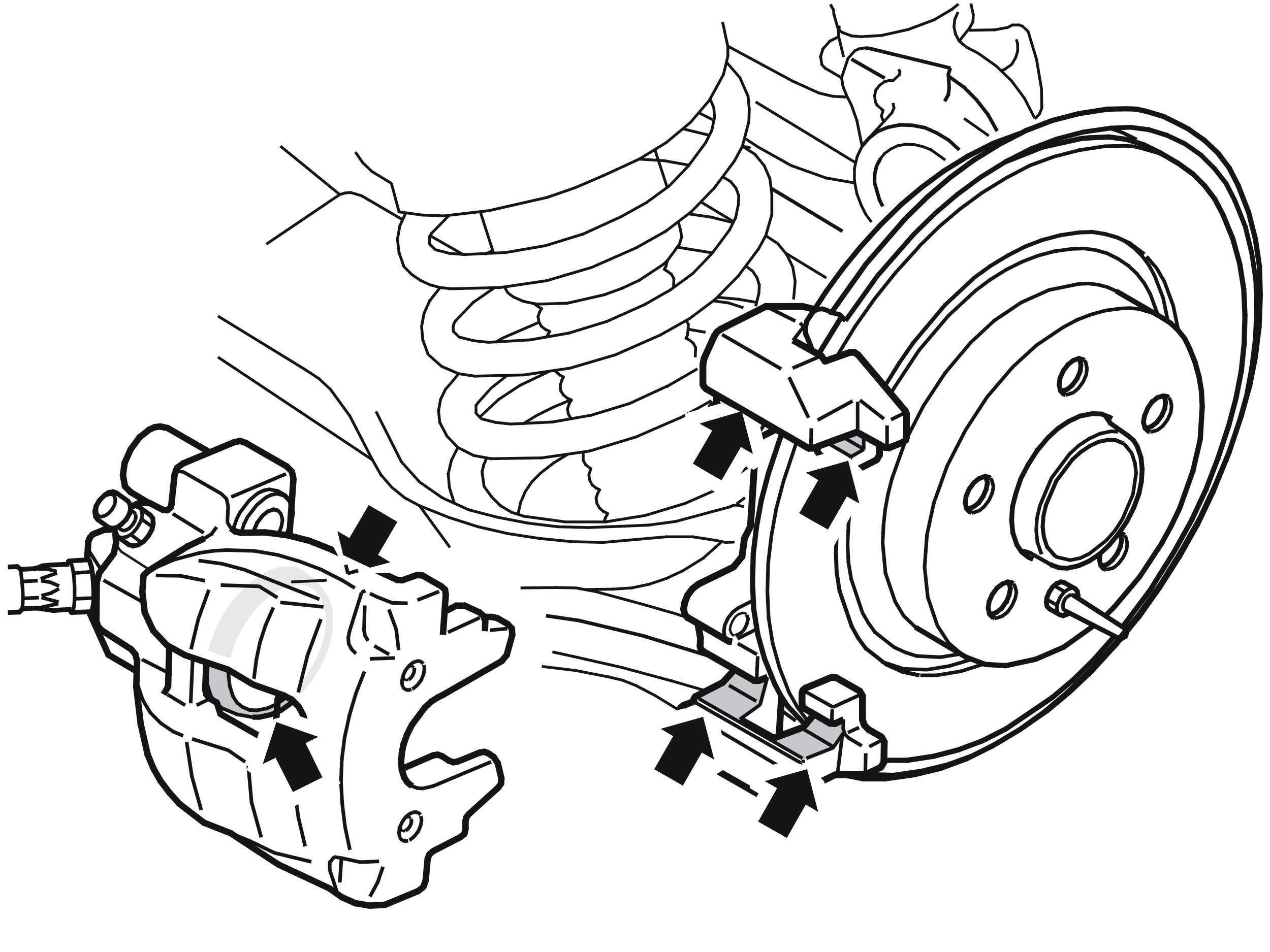

Очистка суппорта тормоза

Очистите и проверьте суппорт тормоза и пылезащитный чехол.Очистите и проверьте сопрягаемые поверхности тормозной накладки в суппорте тормоза и держателе суппорта.Очистите стержни скольжения проволочной щеткой.Проверьте противопыльный чехол поршня.

Примечание: Если пылезащитный кожух поврежден, грязь могла попасть в цилиндр. Если это так, суппорт должен быть заменен.

Проверка тормозного диска

Проверьте фрикционные поверхности тормозного диска.Если наблюдаются признаки отклонения тормозного диска, проверьте его боковое биение. См. Тормозной диск, задний, калибровка.Если наблюдаются признаки сильного износа, неравномерной толщины или подобные признаки тормозного диска, замените его. Чтобы заменить, см. Тормозной диск, задний, замена.

Примечание: Минимальная толщина диска/предел для замены = 18,0мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 18,7мм.

Смазка поверхностей скольжения

Смажьте поверхности скольжения тормозных накладок силиконовой консистентной смазкой, номер детали 1161687 (12 мл) или номер детали 1161688 (50 мл).(Не смазывайте стержни скольжения)

Установка тормозных накладок

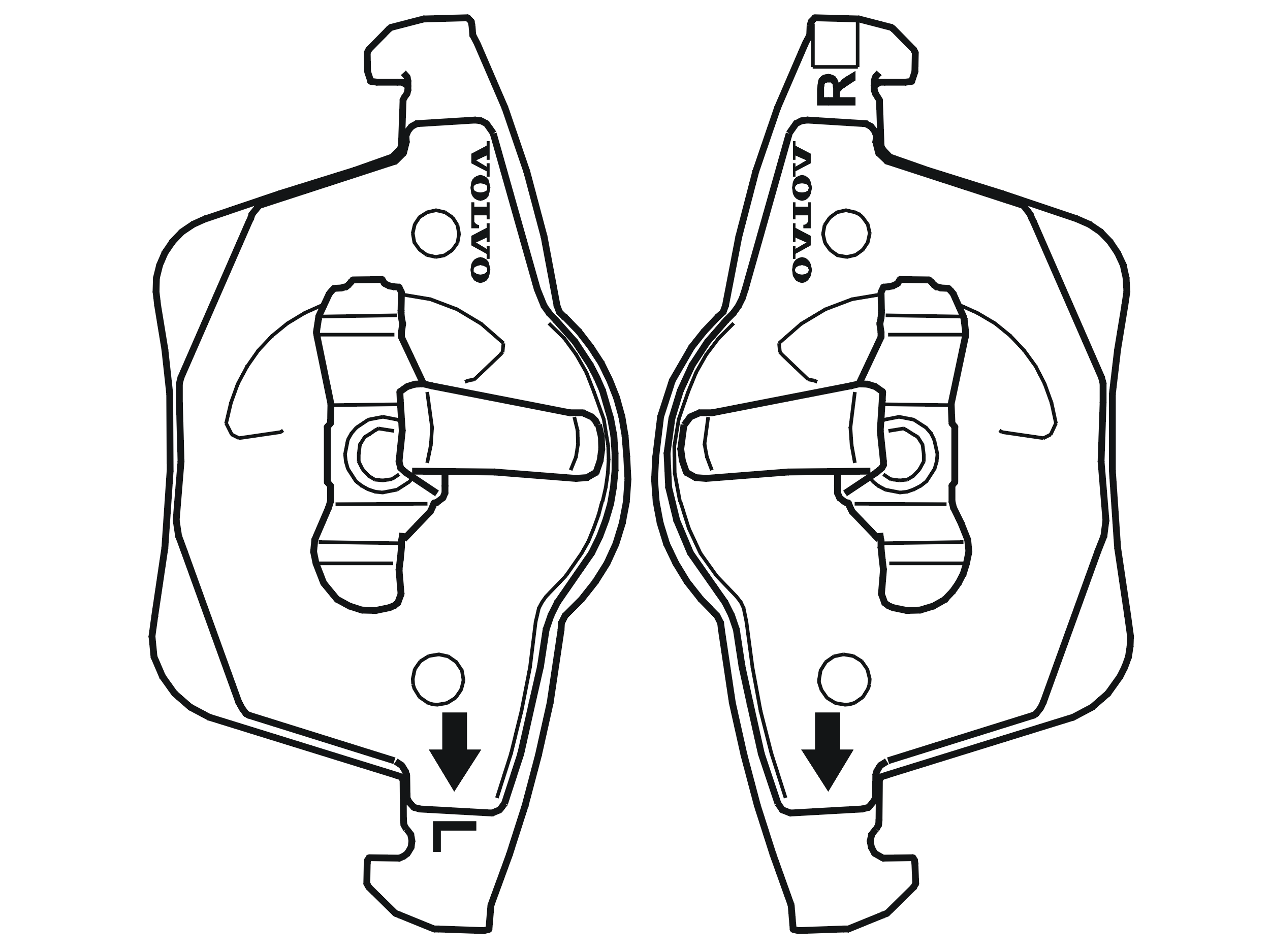

Примечание: Задние тормозные накладки на стороне поршня для XC90 отличаются на левой и правой сторонах. Тормозные накладки помечены стрелкой, показывающей направление вращения диска, и буквами L для левой стороны и R для правой стороны.

Вдавите поршень обратно в цилиндр на суппорте тормоза.Убедитесь, что пылезащитный чехол расположен правильно.

Установите:

• новые тормозные накладки
• суппорт тормоза.

Примечание: Проверьте резиновые втулки установочных штифтов. Замените, если необходимо.

Введите стержни скольжения в резиновые втулки.Затяните установочные штифты. Затяните. См.: Момент затяжки.Установите защитные колпачки (1).Установите стопорную пружину (3).

Завершение

Проверьте уровень тормозной жидкости в бачке.Несколько раз нажмите на педаль тормоза. Проверьте уровень в бачке тормозной жидкости.Долейте, если необходимо.Установите колеса. См. Установка колес.
