Тормозные накладки, передние, замена (B5204T5, B5234T3, B5234T7)

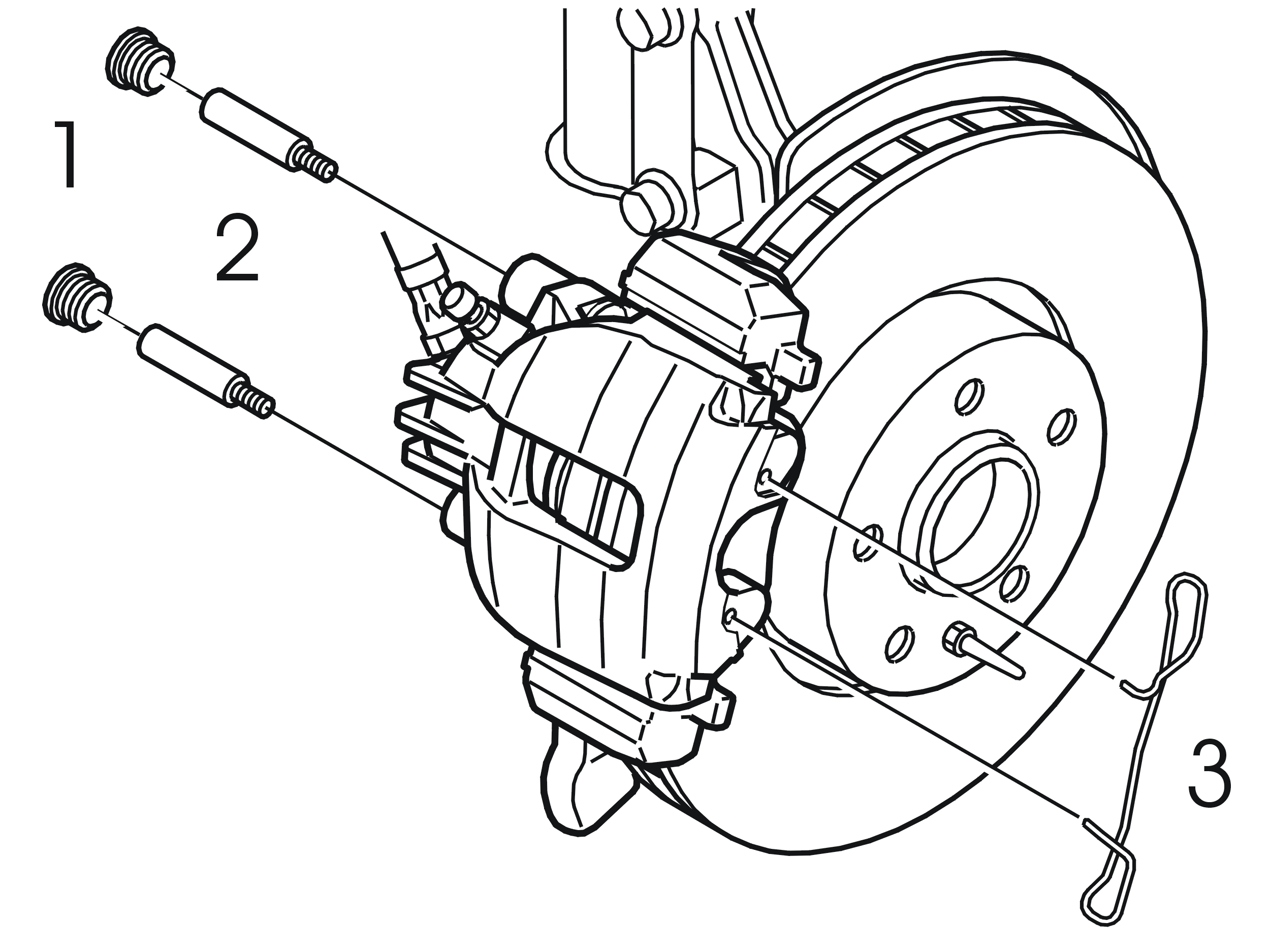

Снимите пружину держателя и направляющие стержни

Снимите:

• удерживающую пружину (3) осторожно, чтобы она не деформировалась
• защитные колпачки (1) с двух установочных штифтов (2)
• установочные штифты, используйте шестигранную насадку 7 мм.

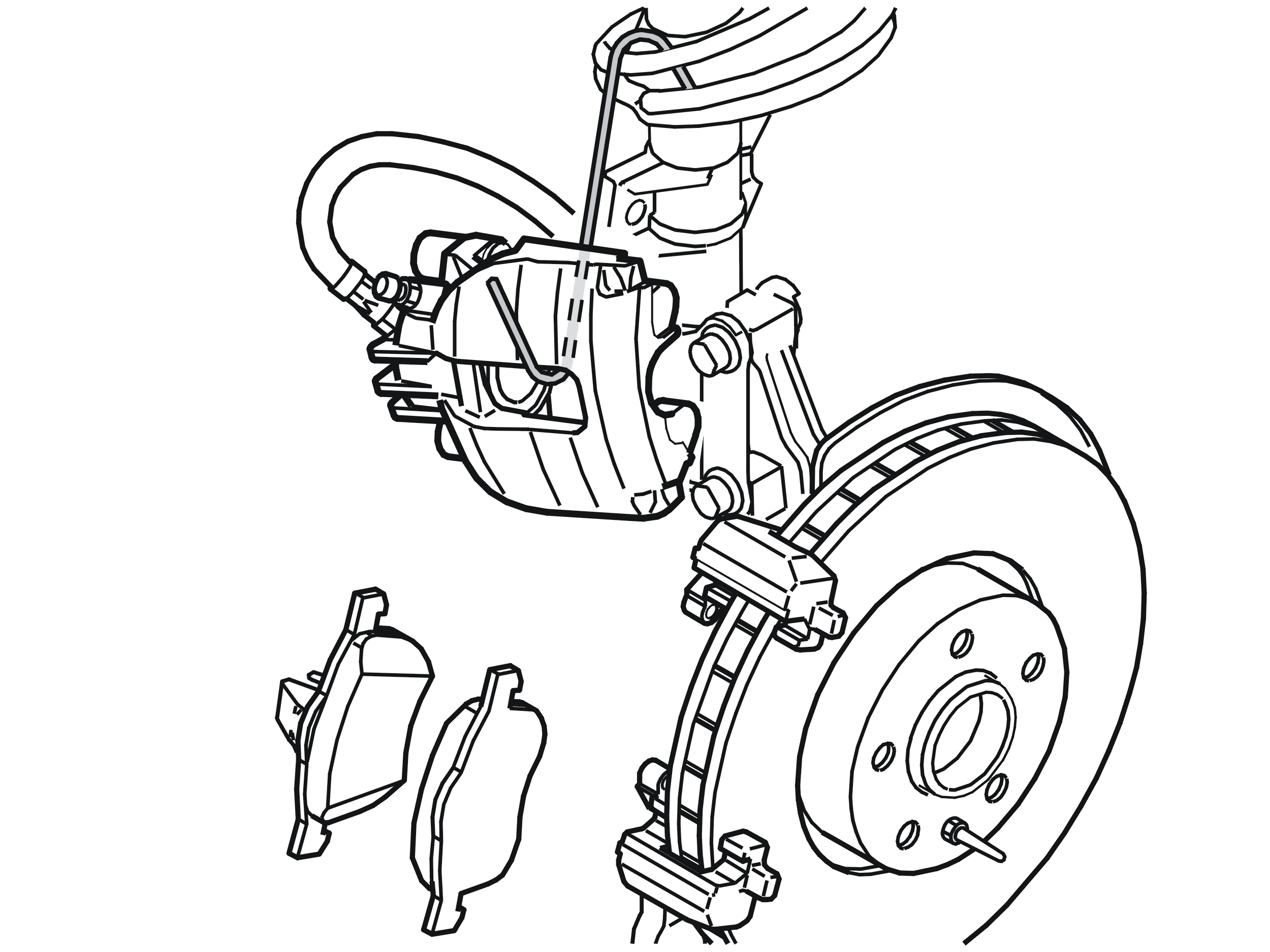

Снимите суппорт тормоза и тормозные накладки

Снимите:

• суппорт тормоза с держателя
• тормозные накладки.

Для предотвращения повреждения тормозного шланга подвесьте суппорт тормоза на передней пружине с помощью стальной проволоки.

Примечание: Не нажимайте на педаль тормоза при снятии тормозной накладки.

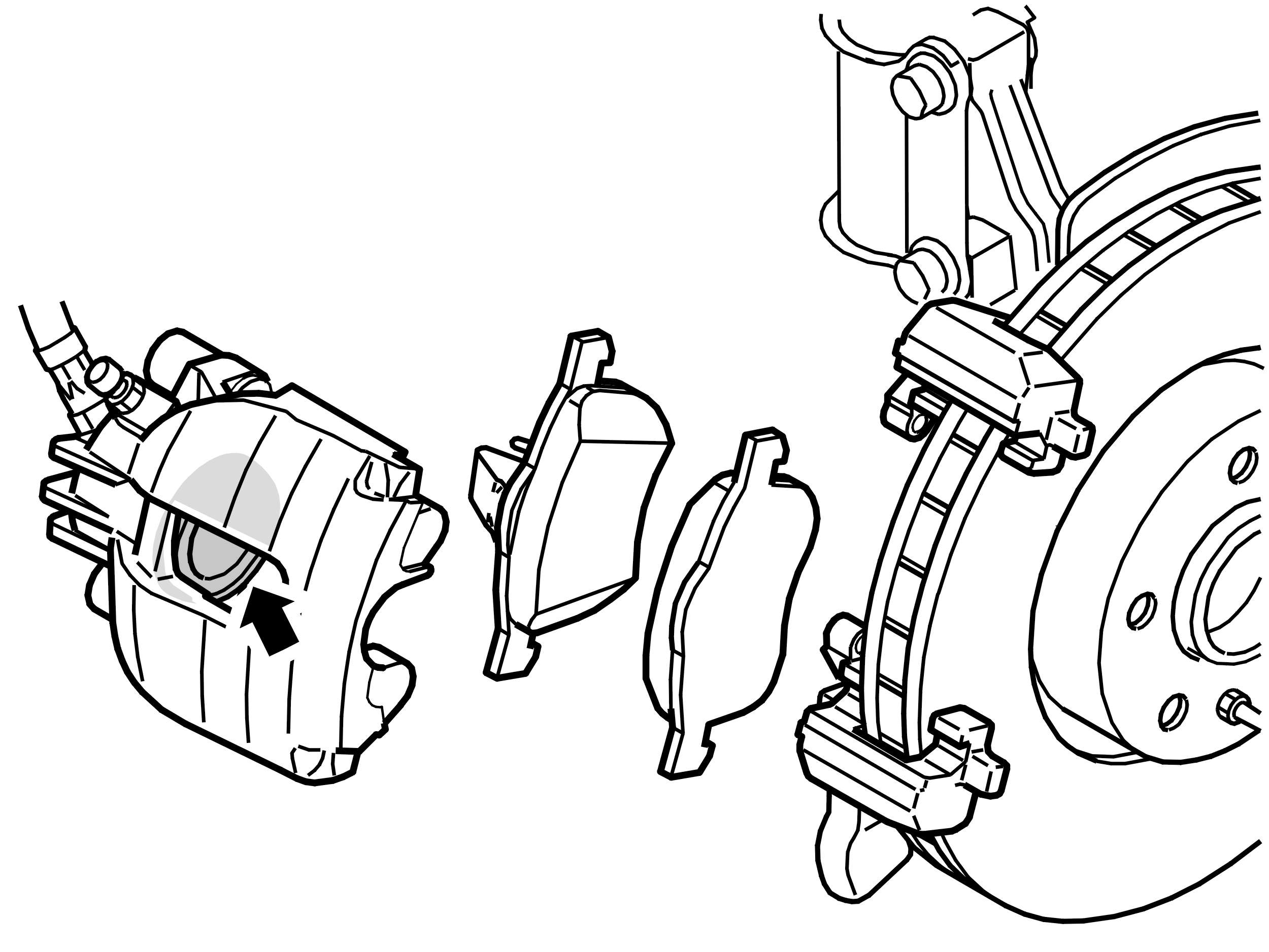

Очистите и проверьте суппорт тормоза и пылезащитный чехол

Очистите и проверьте сопрягаемые поверхности тормозной накладки в суппорте тормоза и держателе суппорта.Очистите стержни скольжения проволочной щеткой.Проверьте пылезащитную манжету поршня. Замените пылезащитную манжету, если она повреждена.

Примечание: Если пылезащитная манжета повреждена, грязь могла попасть в цилиндр. Должен быть произведен восстановительный ремонт суппорта тормоза. См. Ремонт передних суппортов тормоза.

Проверьте тормозной диск

Проверьте фрикционные поверхности тормозного диска.Если наблюдаются признаки отклонения тормозного диска, проверьте его боковое биение. См. Тормозной диск, передний, калибровка.Если наблюдаются признаки сильного износа, неравномерной толщины или подобные признаки тормозного диска, замените его. Чтобы заменить, см. Замена передних тормозных дисков.

Примечание: Минимальная рекомендуемая толщина диска / предел замены = 23,0мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 23,8мм.

Для 16-дюймовых тормозных дисков минимальная толщина / предел замены = 25 мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 25,8 мм.

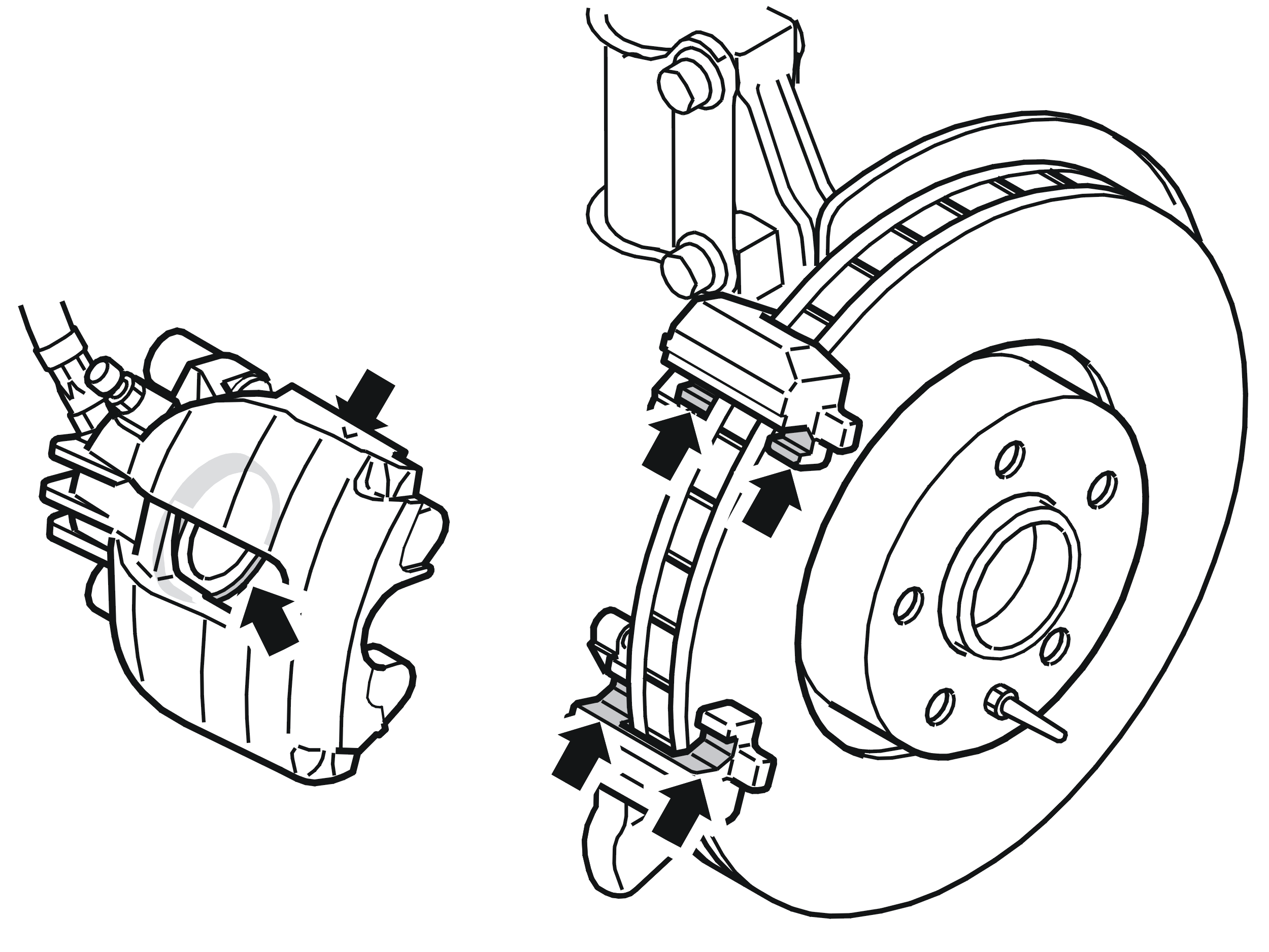

Смазка поверхностей скольжения

Смажьте поверхности скольжения тормозных накладок силиконовой консистентной смазкой, номер детали 1161687 (12 мл) или номер детали 1161688 (50 мл)(Не смазывайте стержни скольжения)

Установите на место тормозную накладку и суппорт тормоза

Вдавите поршень обратно в цилиндр на суппорте тормоза.Убедитесь, что пылезащитный чехол расположен правильно.

Установите:

• новые тормозные накладки
• суппорт тормоза.

Установите направляющие стержни в суппорте тормоза

Проверьте резиновые втулки установочных штифтов. Замените, если необходимо.Введите стержни скольжения в резиновые втулки.Затяните направляющие стержни с усилием в 30 Нм. Установите защитные шляпки (1).Установите стопорную пружину (3).

Проверьте уровень тормозной жидкости в бачке

Несколько раз нажмите на педаль тормоза. Проверьте уровень в бачке тормозной жидкости.Долейте, если необходимо.

Смонтируйте колеса
Установка колес.
