Ремонт передних суппортов тормоза

Слейте в емкость тормозную жидкость

См.Замена передних суппортов тормоза.

Снимите удерживающую пружину и установочные штифты

См.Замена передних суппортов тормоза.

Снимите суппорт тормоза и тормозные накладки

См.Замена передних суппортов тормоза.

Снимите поршень с суппорта тормоза

Примечание: Будьте осторожны, не придавите пальцы при выталкивании поршня.

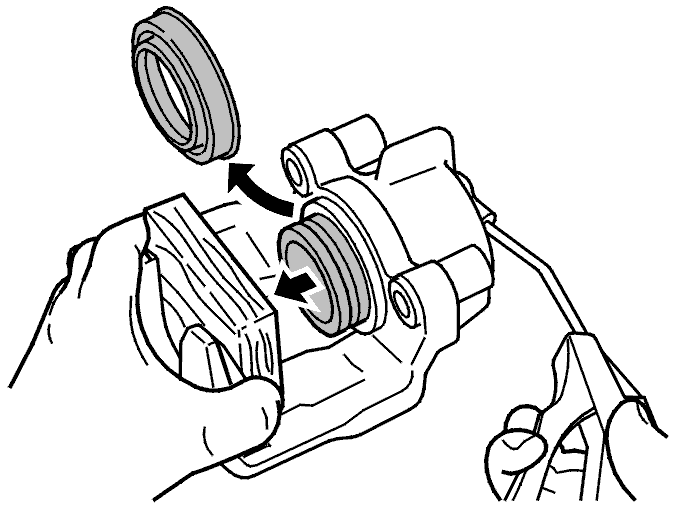

Снимите пылезащитный колпачок перед выталкиванием поршня.Поместите перед поршнем деревянный брусок. Осторожно выдавите поршень сжатым воздухом.

Очистка и осмотр

Очистите компоненты денатурированным спиртом.Убедитесь, что детали не имеют следов износа, повреждений, трещин и ржавчины. В случае необходимости, замените детали.Снимите уплотнительное кольцо. Используйте инструмент для уплотнения🔧 FALSBENили подобный инструмент, чтобы не повредить кромки канавки.Снимите резиновые втулки.Проверьте резиновые втулки установочных штифтов. Если необходимо, замените.Всегда заменяйте уплотнительное кольцо и противопыльный чехол при установке. Очистка каналов и канавок для уплотнительного кольца и противопыльного чехла должна выполняться с особой тщательностью.Если цилиндр имеет большое количество повреждений, царапин и т.п., замените суппорт полностью.Небольшие отложения ржавчины сошлифуйте мелкой наждачной бумагой.Проверьте спускные штуцеры, при необходимости замените.

Установите поршень в суппорт тормоза

Прочистите каналы продувкой сжатым воздухом.Нанесите тонкий слой новой тормозной жидкости на цилиндры, поршень и на новое уплотнительное кольцо.

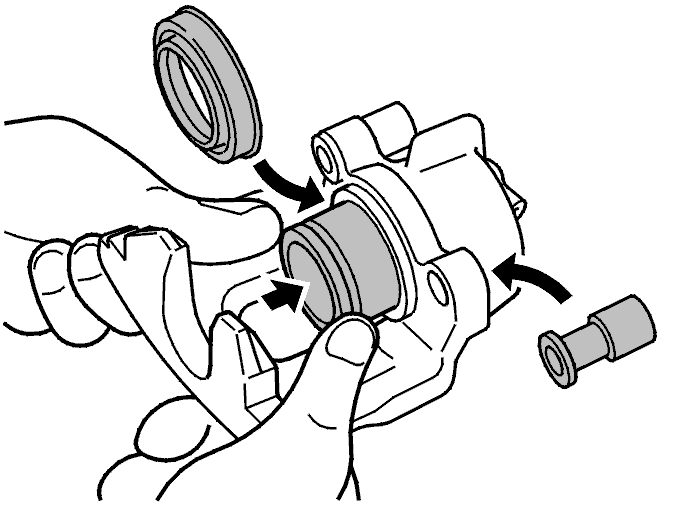

Установите:

• поршень в суппорт. Осторжно вдавите поршень до самого дна
• противопыльный чехол в канавку на поршне. Проверьте правильность установки деталей
• резиновые втулки в суппорт для установочных штифтов.

Установите суппорт тормоза

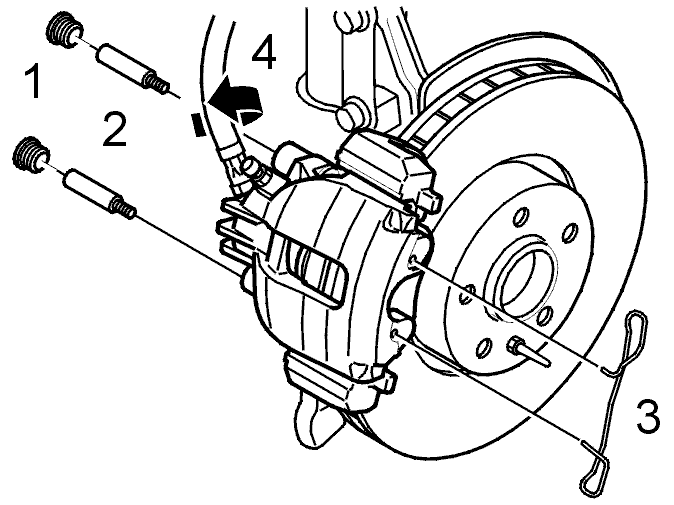

Смажьте установочные штифты (2) смазкой. номер 1161325-4.Вставьте установочные штифты в резиновые втулки. Штифты должны легко входить во втулки.Слегка закрепите тормозной шланг (4) в суппорте.

Установите:

• тормозную накладку в поршень
• другую накладку в держатель суппорта
• суппорт тормоза. Затяните установочные штифты до30 Н·м
• удерживающие пружины (3)
• защитные колпачки (1).

Затяните тормозной шланг. Затяните до16 Н·м.

Заполните и прокачайте тормозную систему
См.Тормозная система, прокачка (при помощи прокачивающего устройств а).

Испытайте тормозную систему под давлением

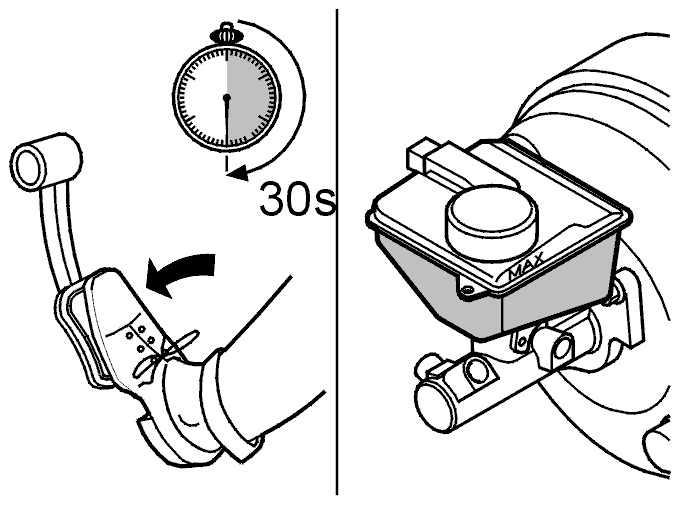

После прокачивания тормозной системы, ее необходимо проверить под давлением.Нажмите на педаль тормоза, как при резком торможении (так чтобы колеса почти заблокировались) в течение 30 секунд. Убедитесь, что из тормозных штуцеров, шлангов и соединений нет утечки.Устраните утечку.

Установите колесо
Установка колес
