Тормозной диск, передний, калибровка (1999, 2000)

Подготовка

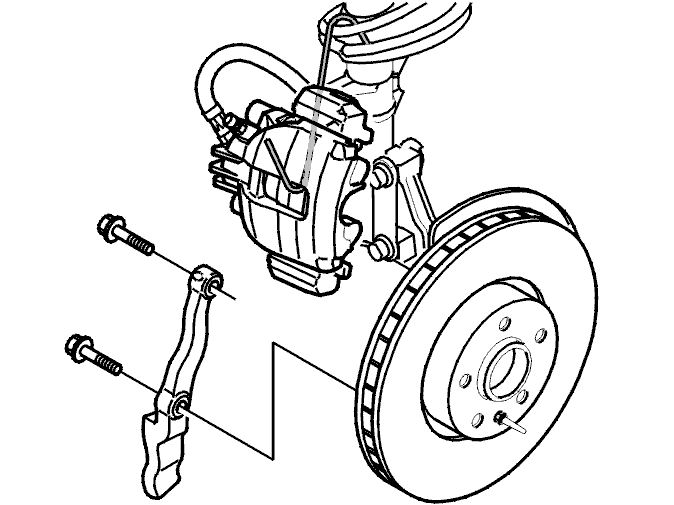

Снимите:

• колесо
• винты крепления держателя суппорта тормоза.

Подвесьте суппорт тормоза на пружине с помощью проволоки.

Вставьте стопорное кольцо.

Установите стопорное кольцо 🔧 INGÅR I 9995418, входящее в комплект проверочных инструментов 🔧 MÄTVERKTYGSSATS (NAV OCH BROMSSKIVSKAST,B-VERS), на ступице, используя колесные гайки.Убедитесь, что поверхности сопряжения тормозного диска и зажимного кольца - чистые.Заверните винты, не затягивая. Затем затяните их в перекрестном порядке до 110 Нм. При затягивании пневматическим гайковертом используйте динамометрическую насадку 🔧 MOMENTHYLSA 1/2" 19 MM (12 KPM).

Установите скобу, входящую в комплект проверочных инструментов.

Сначала установите скобу для верхнего крепежного отверстия суппорта тормоза.Прижмите скобу к шарниру равных угловых скоростей.Затем заверните нижний крепежный винт в нижнее крепежное отверстие суппорта тормоза. Зажмите скобу с одной стороны, используя фланец винта.Используйте винты и гайки M12, входящие в набор 🔧 SKRUVSATS (VERKTYGSSATS INGÅR I VÄSKAN 5418) P800.

Установите циферблатный индикатор

Установите циферблатный индикатор в кронштейн, как показано на иллюстрации.

Измерьте боковое биение

Прижмите наконечник циферблатного индикатора к тормозному диску, как показано на иллюстрации.Поверните тормозной диск. Помогайте себе торцевым гаечным ключом.Заметьте величину биения по циферблатному индикатору. Боковое биение тормозного диска не должно превышать 0.040 мм.Если боковое биение превосходит это значение, замените тормозной диск.Чтобы заменить тормозной диск, см.: Замена передних тормозных дисков.

Завершение работы

Снимите испытательное оборудование

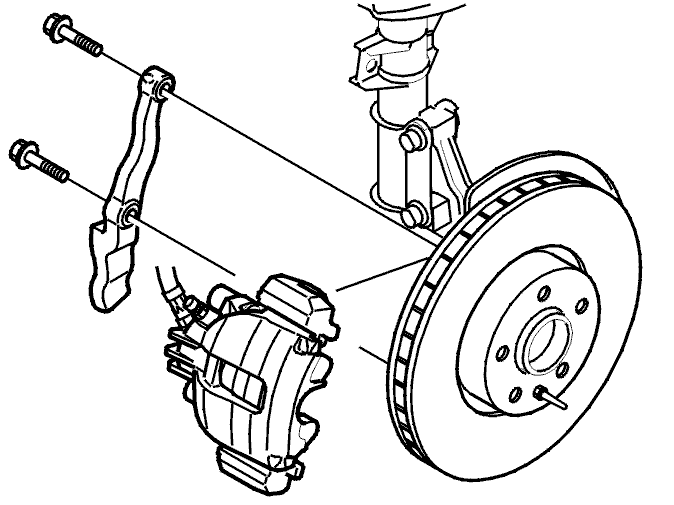

Установите держатель суппорта и суппорт тормоза. Для держателя суппорта используйте новые винты. Затяните до 100 Нм.

Установите колесо
Установка колес.
