Тормозные накладки, передние, замена (2003, 2004)

Снимите колеса на обеих сторонах.

Снятие тормозных накладок

Примечание: Минимальная рекомендуемая толщина тормозной накладки/предел для замены при установке новых тормозных накладок составляет 2 мм.

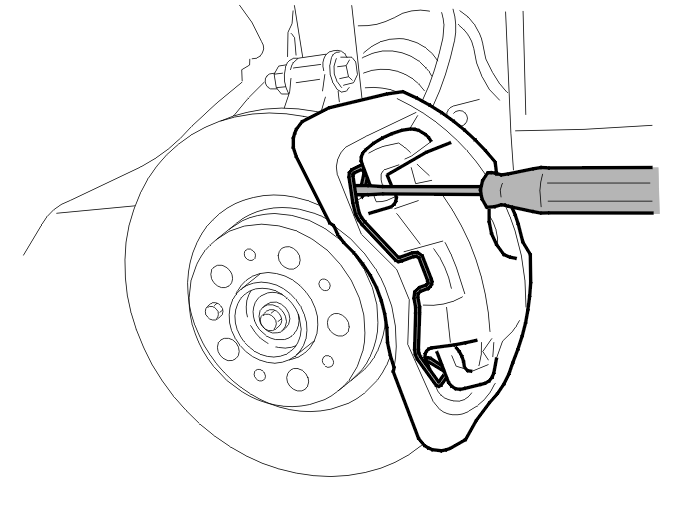

Осторожно снимите стопорную пружину так, чтобы не деформировать ее.

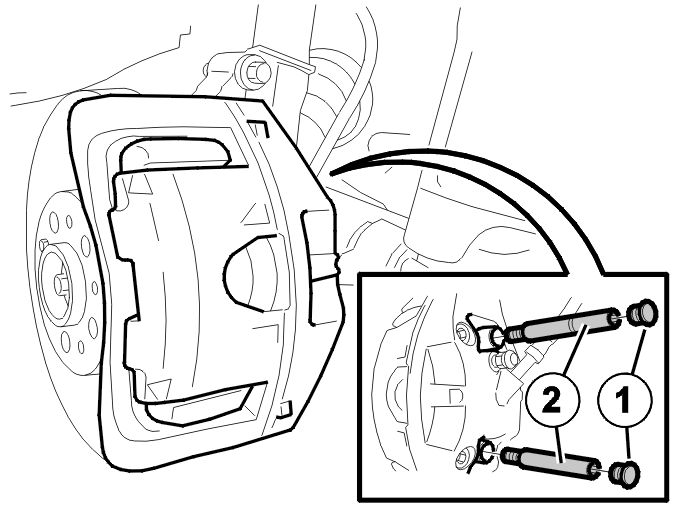

Снимите:

• защитные колпачки (1) с двух установочных штифтов (2)
• направляющие штифты, используйте шестигранную втулку7 мм (для некоторых вариантов шестигранную втулку 9мм).

Снимите:

• суппорт тормоза с держателя
• тормозные накладки.

Для предотвращения повреждения тормозного шланга подвесьте суппорт тормоза на передней пружине с помощью стальной проволоки.

Примечание: Не выжимайте педаль тормоза при снятых тормозных накладках.

Очистка суппорта тормоза

Очистите и проверьте суппорт тормоза и пылезащитный чехол.Очистите и проверьте сопрягаемые поверхности тормозной накладки в суппорте тормоза и держателе суппорта.Очистите направляющие штифты проволочной щеткой.Проверьте противопыльный чехол поршня.

Примечание: Если пылезащитный кожух поврежден, в цилиндр могла попасть грязь. В этом случае суппорт должен быть заменен.

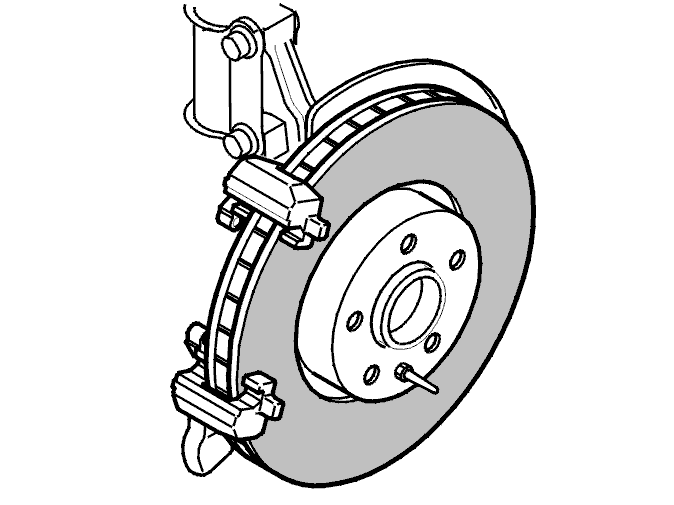

Проверка тормозного диска

Проверьте фрикционные поверхности тормозного диска.Если наблюдаются признаки отклонения тормозного диска, проверьте его боковое биение. См. Тормозной диск, передний, калибровка.Если наблюдаются признаки сильного износа, неравномерной толщины или подобные признаки тормозного диска, замените его. Чтобы заменить, см. Тормозной диск, передний, замена.

Примечание: Минимальная толщина диска/предел для замены:

Тормозные диски с наружным диаметром 316 мм = 25,0 мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 25,8 мм.

Тормозные диски с наружным диаметром 336 мм = 27,0 мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 27,8 мм.

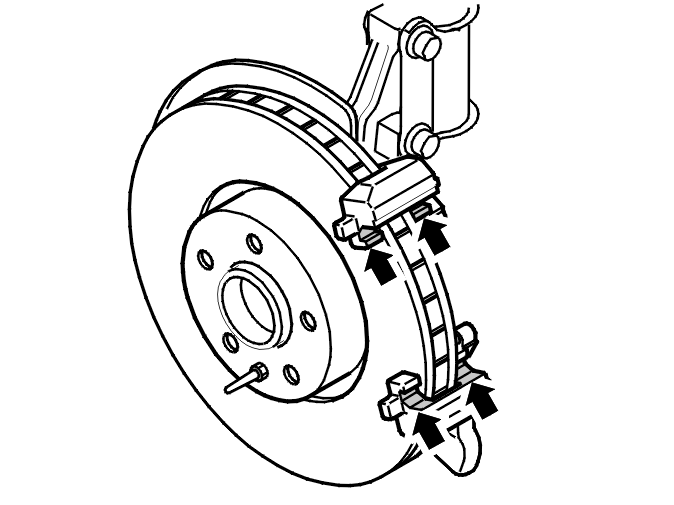

Смазка поверхностей скольжения

Смажьте поверхности скольжения тормозных накладок силиконовой консистентной смазкой, номер детали 1161687 (12 мл) или номер детали 1161688 (50 мл)(Не смазывайте направляющие штифты)

Установка тормозных накладок

Вдавите поршень обратно в цилиндр на суппорте тормоза.Убедитесь, что пылезащитный чехол расположен правильно.

Установите:

• новые тормозные накладки
• суппорт тормоза.

Установка направляющих штифтов в суппорте тормоза

Примечание: Проверьте резиновые втулки направляющих штифтов. Замените, если необходимо.

Заведите направляющие штифты в резиновые втулки.Затяните направляющие штифты. Момент затяжки: Момент затяжки.Установите защитные колпачки.Установите удерживающую пружину.

Завершение

Проверьте уровень тормозной жидкости в бачке.Несколько раз нажмите на педаль тормоза. Проверьте уровень в бачке тормозной жидкости.Долейте, если необходимо.

Установите колеса. См.: Установка колес.
