Тормозная трубка, заднее колесо, замена (B5204T5, B5234T3, B5234T7)

Подготовка к замене. Применимо как к левой, так и правой сторонам

Слейте в емкость тормозную жидкость
См. Замена тормозной жидкости (при помощи прокачивающего устройства) См.

Подготовка

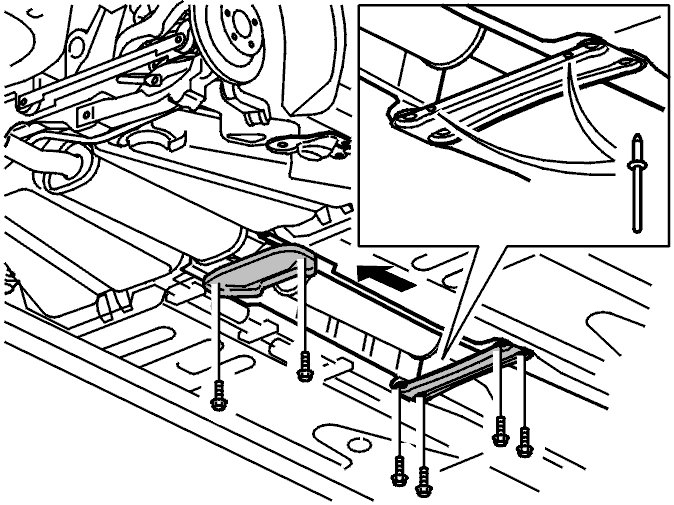

Выкрутите 4 винта, удерживающих тепловой дефлектор на центральной поперечной балке.Высверлите 2 глухие заклепки, крепящие задний тепловой дефлектор к поперечной балке.Выкрутите 2 винта и гайки, крепящих выхлопную трубу к задней поперечной балке.Протолкните задний тепловой дефлектор вперед, через передний тепловой дефлектор, чтобы обеспечить доступ к правой тормозной трубке.

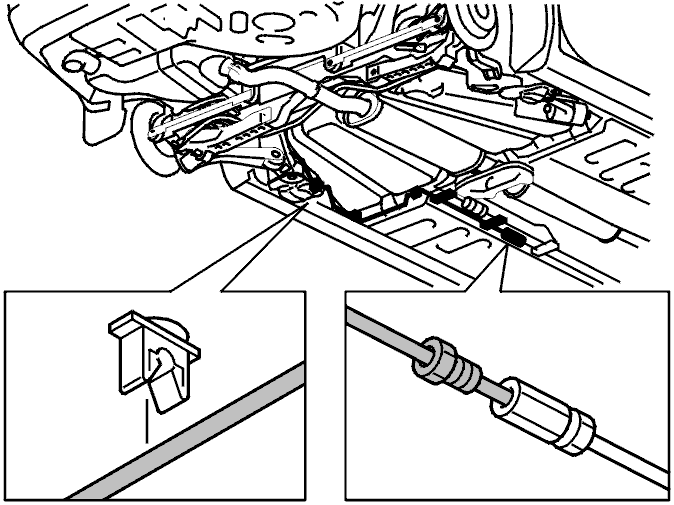

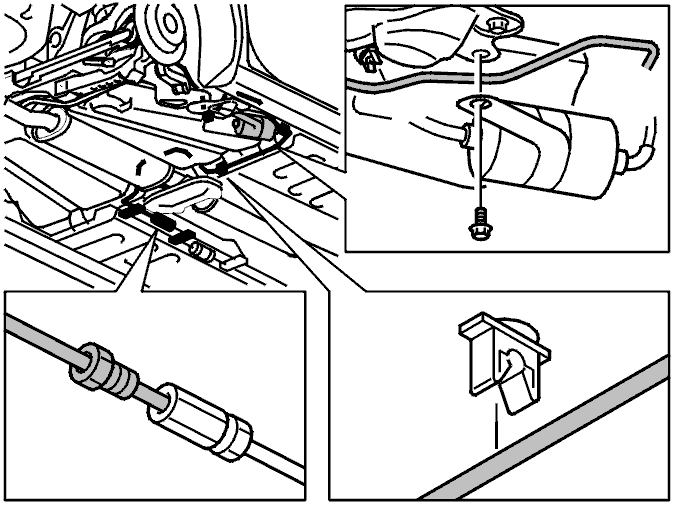

Выньте тормозную трубку из зажимов и креплений

Снимите:

• тормозную трубку с ее зажимов
• и разъедините тормозную трубку на соединении
• винт у крепления топливного фильтра. Отогните крепление вниз.

Снимите кронштейн и тормозную трубку

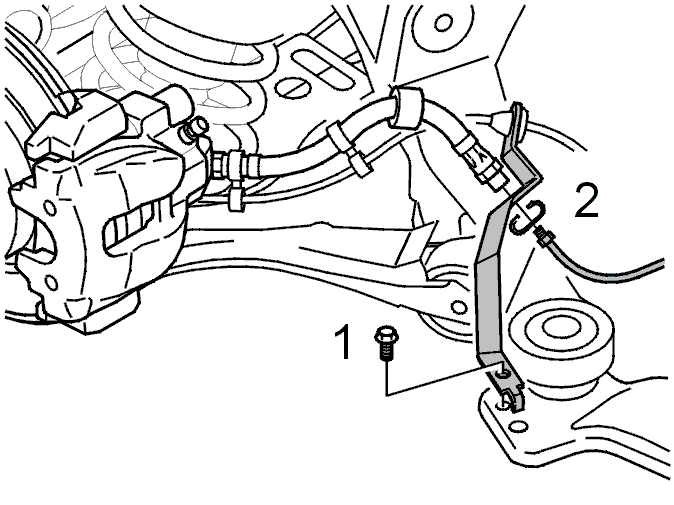

Выверните винт (1) из кронштейна, удерживающего тормозную трубку и тормозной шланг.Разъедините тормозную трубку (2) и тормозной шланг на кронштейне.

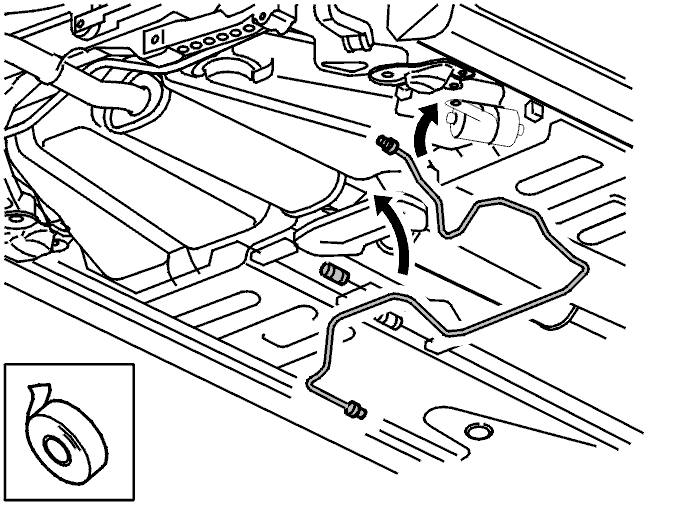

Выньте тормозную трубку из автомобиля

Поверните тормозную трубку направо под резиновыми гофрированными чехлами стояночного тормоза и вниз между кузовом и топливопроводами.

Установите новую тормозную трубку

Примечание: Оберните концы трубки лентой прежде, чем устанавливать новую тормозную трубку.

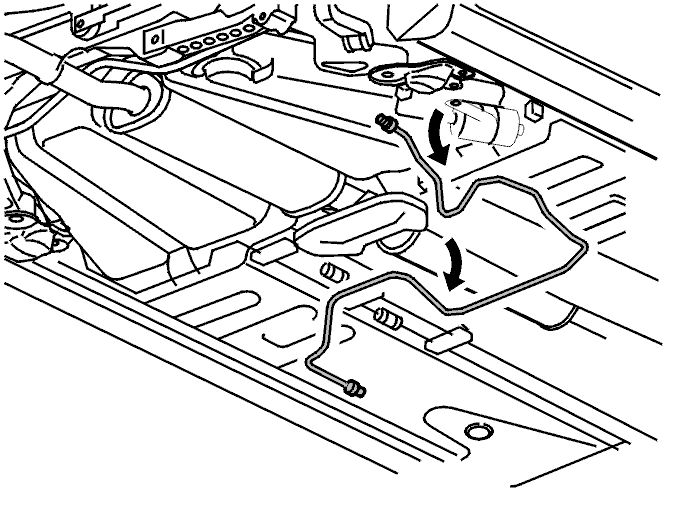

Просуньте тормозную трубку между кузовом и топливопроводами.Продолжайте под тросом стояночного тормоза и над глушителем вниз к другой тормозной трубке.Снимите ленту для маскирования.Соберите тормозные трубки. Затяните до 14 Н·м.Соберите тормозную трубку и тормозной шланг в кронштейне. Затяните до 18 Н·м.

Установите кронштейн, установочную пластину и тормозную трубку

Установите:

• кронштейн в его крепление. Затяните до 25 Н·м
• винты и гайки монтажной пластины. Затяните до 25 Н·м
• тормозную трубку в ее зажимы.

Примечание: Тормозная трубка не должна соприкасаться с кузовом автомобиля. Тормозной шлангне должен быть перекручен.

Установите поперечные балки и тепловой экран

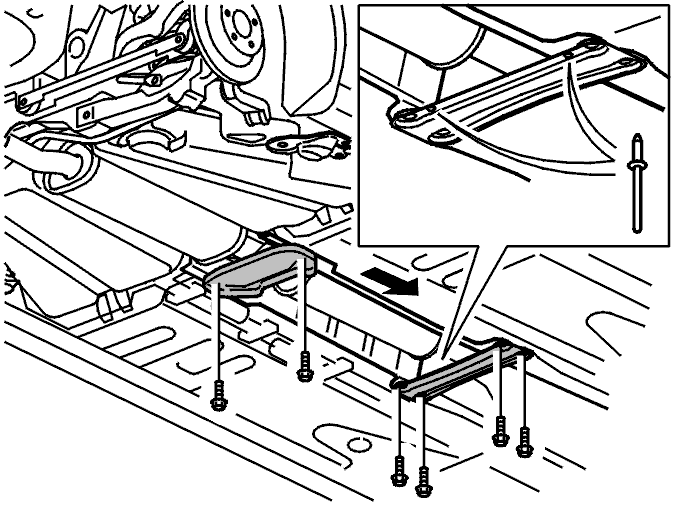

Оттяните назад задний тепловой дефлектор для совмещения с отверстиями для винтов.Присоедините глухими заклепками тепловой дефлектор к поперечной балкеУстановите винты, гайки и тепловой дефлектор на задней поперечной балке. Затяните все винты и гайки до 25 Н·м.Снимите фиксатор педали.

Заполните и прокачайте тормозную систему
См. Тормозная система, прокачка (при помощи прокачивающего устройств а)

Испытайте тормозную систему под давлением
См. Ремонт передних суппортов тормоза

Разъедините тормозную трубку и тормозной шланг

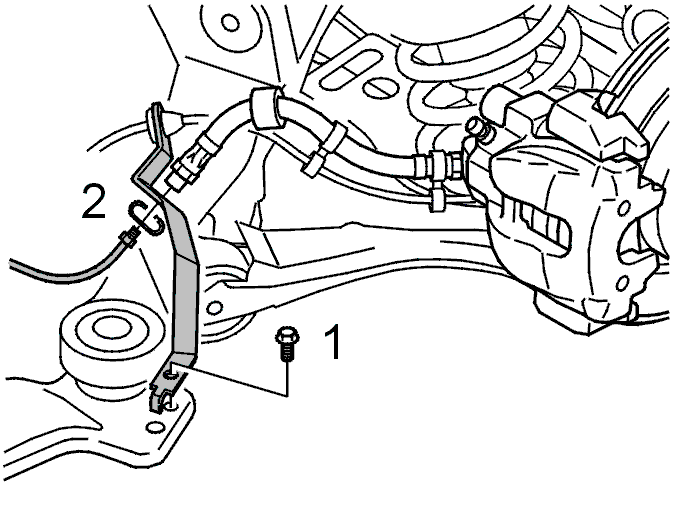

Выверните винт (1) из кронштейна, удерживающего тормозную трубку и шланг.Снимите кронштейн с его крепления. Потяните кронштейн назад.Разъедините тормозную трубку (2) и тормозной шланг на кронштейне.Выньте тормозную трубку из автомобиля.

Отделите и отсоедините тормозную трубку

Разъедините тормозную трубку у соединительного штуцера под автомобилем.Снимите тормозную трубку с ее зажимов.

Установите новую тормозную трубку

Примечание: При установке, новую тормозную трубку следует изогнуть в правильную форму. Это важно, иначе установленная трубка может подвергаться напряжению.

Установите:

• тормозную трубку между соединительным штуцером и кронштейном
• тормозную трубку в соединительном штуцере. Затяните до 18 Н·м.

Установите тормозную трубку и кронштейн

Установите:

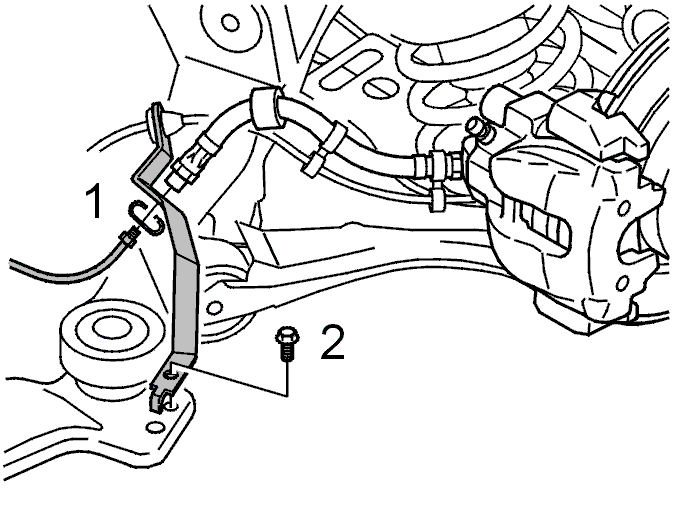

• тормозную трубку к тормозному шлангу (1) на кронштейне. Затяните до 17 Н·м
• тормозную трубку в ее зажимы
• кронштейн в его крепление (2). Затяните до 25 Н·м.

Примечание: Тормозная трубка не должна соприкасаться с кузовом автомобиля.

Убедитесь в том, что тормозной шланг не перекручен. Если необходимо, поправьте шланг на другом конце (конец тормозной трубки).

Если тормозной шланг перекручен, он может тереться о шину, обод или надколесную дугу. Это может привести к отказу цепи.

Снимите фиксатор педали.

Заполните и прокачайте тормозную систему
См. Тормозная система, прокачка (при помощи прокачивающего устройств а)

Испытайте тормозную систему под давлением
См. Ремонт передних суппортов тормоза

Проверка на наличие воздуха в тормозной системе и на наличие утечки тормозной жидкости
См. Тормозная трубка главный цилиндр / блок ABS, замена
