Топливный бак, замена (B5254T2)

Подготовка

Опорожните топливный бак. См. Топливный бак, опорожнение.

Снимите:

• резиновое уплотнение на трубе топливной заливной горловины

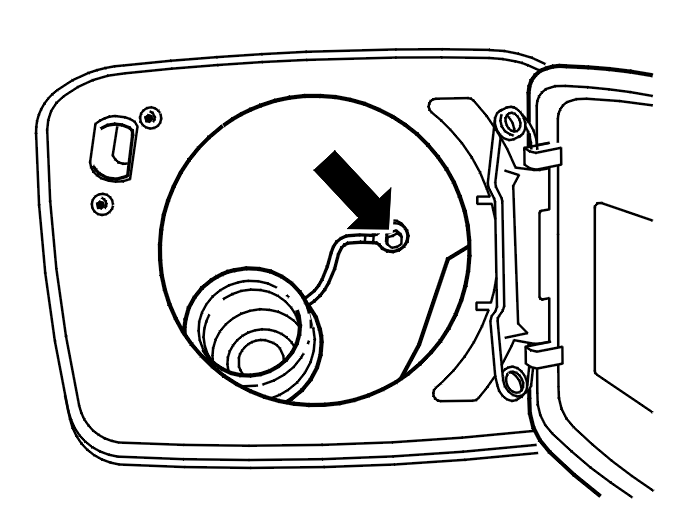

• винт полосы заземления.

Применимо к V70:Поднимите правую подушку сиденья.Снимите правую боковую подушку. См. Боковая подушка.Применимо к S60:

Снимите:

• подушку сиденья. См. Обивка, подушка сиденья, замена
• правую боковую подушку. См. Боковая набивка.

Применимо ко всем моделям:Отсоедините разъем на петле.

Снимите:

• винт крепления петли
• винт концевого крепления петли.

Разблокируйте хомут/хомуты механизма складывания замка ремня безопасности. (Зацеплено в нужном положении на нижнем крае спинки сиденья).Выньте спинку сиденья.

Снятие крышки датчика уровня/топливного насоса

Сдвиньте ковровое покрытие в сторону.

Снимите:

• изоляционную панель
• крышку (2).

Отсоедините разъемы насоса диагностики утечек и датчика уровня/топливного насосаПоместите жгут проводов на баке.

Выворачивание винтов верхнего гнезда пружины

Снимите ковровое покрытие багажного отсека.Отсоедините и отведите наружу боковые панели в багажном отсеке.Снимите уплотнение над креплением амортизатора на обеих сторонах.Выверните два винта крепления гнезда пружины на обеих сторонах.Поднимите автомобиль.

Примечание: Приподнимите края порога до полного освобождения заднего моста.

Снятие системы выпуска выхлопных газов

Снимите:

• систему выпуска выхлопных газов с каталитического преобразователя тройного действия и в направлении назад. См. Система выпуска выхлопных газов, замена.

Снятие теплоизоляционного щитка

Снимите:

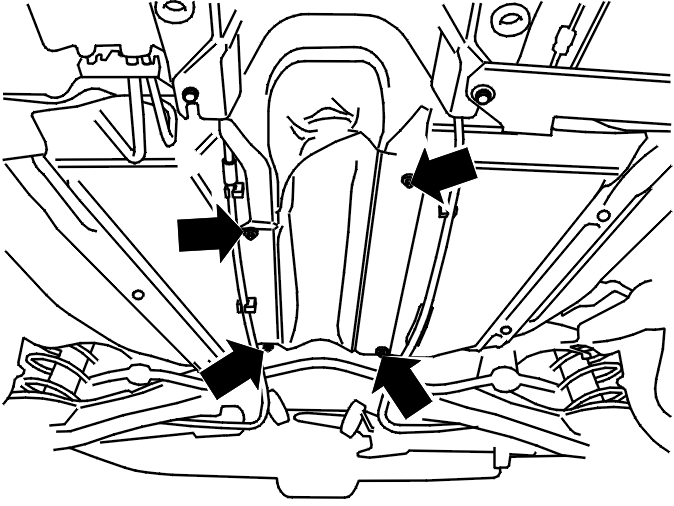

• четыре пластмассовые гайки
• теплоизоляционный щиток.

Вытяните тросы стояночного тормоза из зажимов на баке.

Снятие суппорта тормоза

Освободите регулятор стояночного тормоза. См. Стояночный тормоз, тормозные колодки, замена.

Снимите (на обеих сторонах):

• колесо
• датчик ABS и линию ABS с кронштейна на шпинделе колеса
• винты крепления тормозного суппорта.

Подвесьте линию ABS и суппорт тормоза. Используйте кусок проволоки.

Снятие троса стояночного тормоза

Снимите:

• установочный штифт тормозного диска
• тормозной диск
• возвратную пружину на расширителе
• расширитель. Слегка поднимите тормозную колодку. Захватите расширитель. Потяните расширитель наружу.

Отсоедините расширитель от металлического кронштейна.

Снимите (на обеих сторонах):

• направляющую втулку трубки троса. Вставьте отвертку между выступом направляющей втулки и надколесной дугой. Слегка раздвиньте для того, чтобы снять втулку.

Снимите трос стояночного тормоза с поперечной рулевой тяги и подрамника на обеих сторонах.

Подготовка к опусканию заднего моста

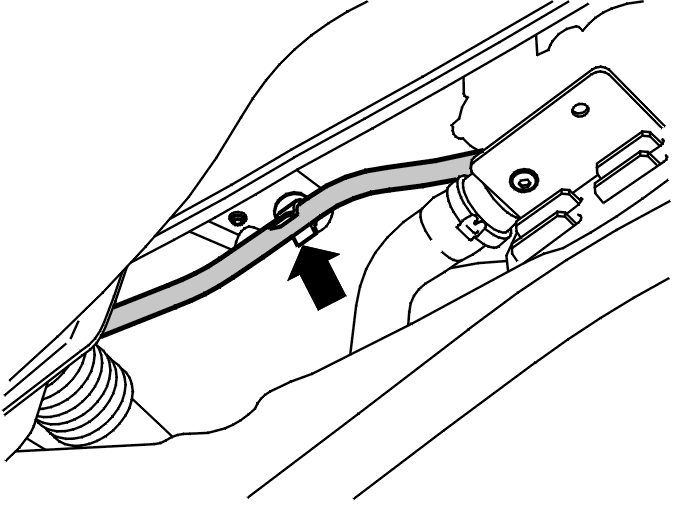

Снимите трубу системы выделения паров топлива с зажима между баком и задним мостом.

Снимите шланг угольного фильтра с бака.

Снятие заднего моста

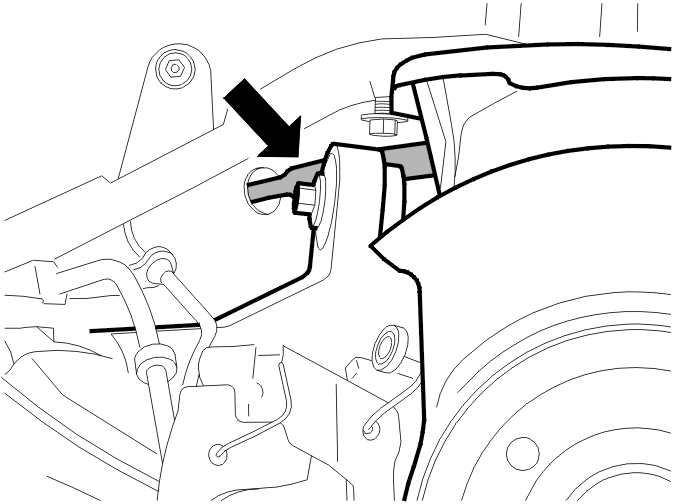

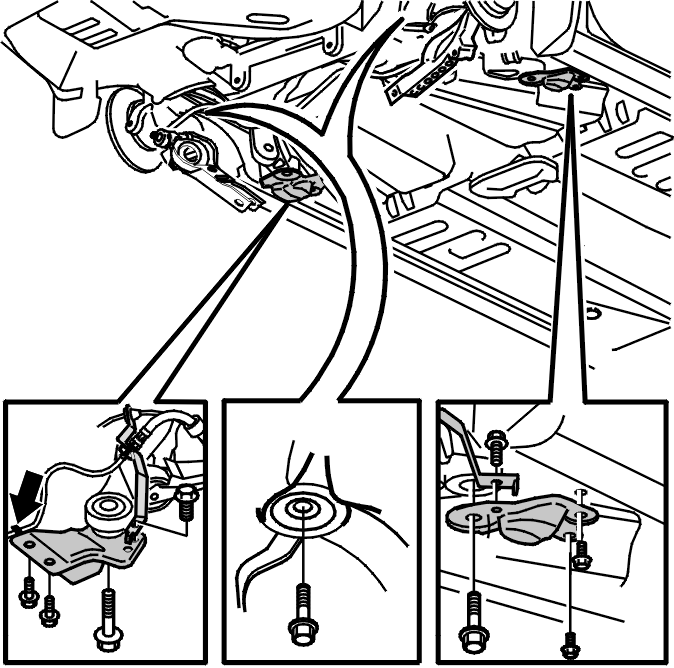

Снимите пластмассовую гайку облицовки крыла. Отогните облицовку крыла в сторону.Высверлите заклепку теплоизоляционного щитка на левой задней втулке подрамника.

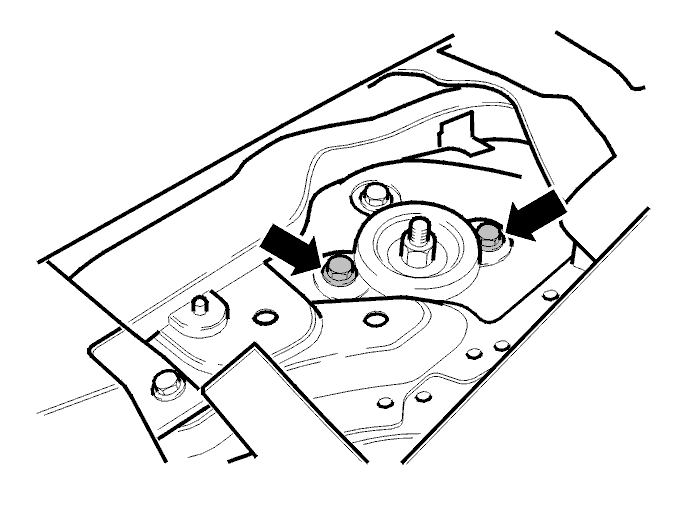

Выверните два винта крепления гнезда пружины на обеих сторонах.

Установите подъемную площадку под задней подвеской.

Внимание: Всегда проверяйте, чтобы автомобиль не был поднят с подъемных рычагов во время работы с подъемной площадкой.

Снимите:

• четыре крепления подрамника
• винты кронштейнов подрамника
• монтажные стойки тормозного шланга с креплений на кронштейнах
• тормозные трубки с пластмассовых зажимов.

Осторожно опустите заднюю подвеску приблизительно на 50 мм.

Снимите:

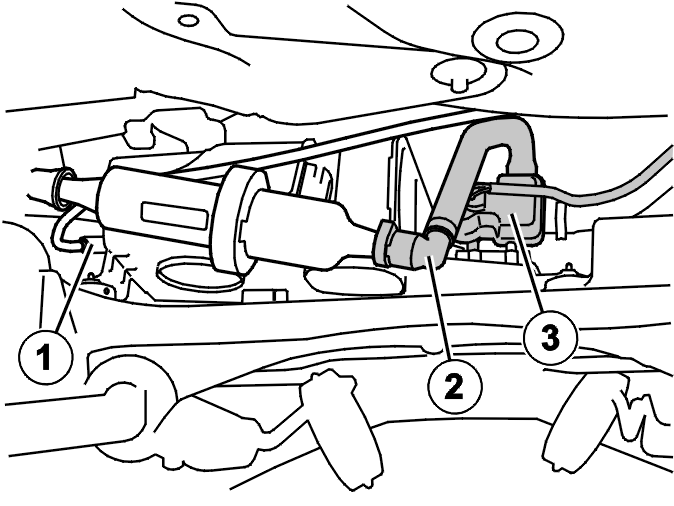

• шланг (1) системы выделения паров топлива
• шланг (2) диагностики утечек.

Вытяните насос диагностики утечек (3) из крепления.Опустите и снимите заднюю подвеску.

Снятие бака

Установите домкрат для коробки передач 🔧 AGGREGATLYFT (HYDRAULIK) и пластину 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) под баком.

Снимите:

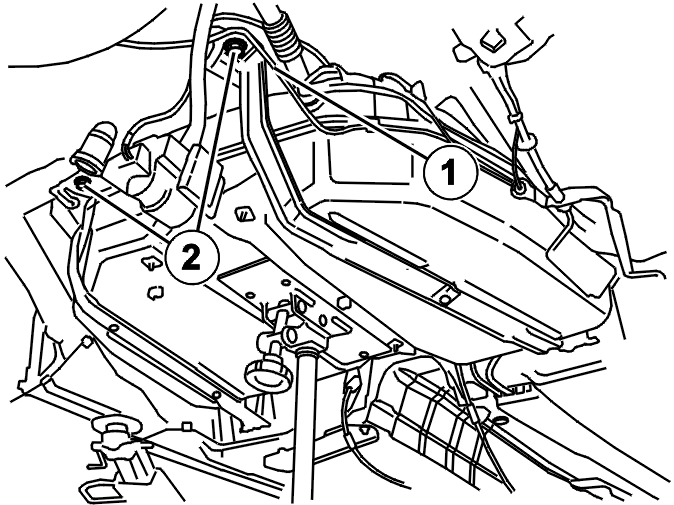

• топливопровод (1)
• два винта переднего крепления (2) топливного бака.

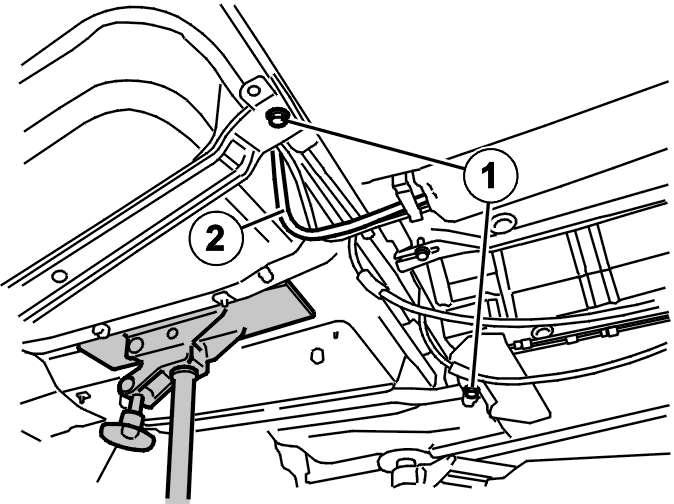

Снимите шланг (1) системы выделения паров топлива с зажимных креплений.Выверните два винта (2) заднего крепления топливного бака.Опустите и снимите топливный бак.

Момент затяжки

Моменты затяжки см. в Момент затяжки.

Перестановка компонентов

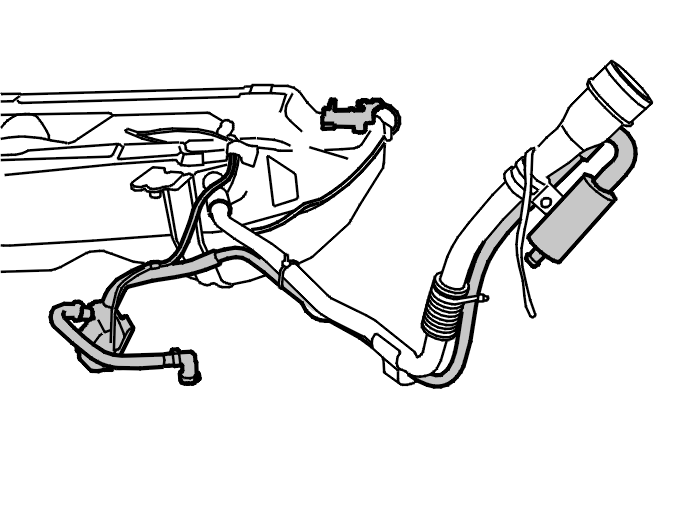

Переставьте выпускную трубу, насос диагностики утечек, модуль управления насоса и жгут проводов.

Перестановка топливного насоса

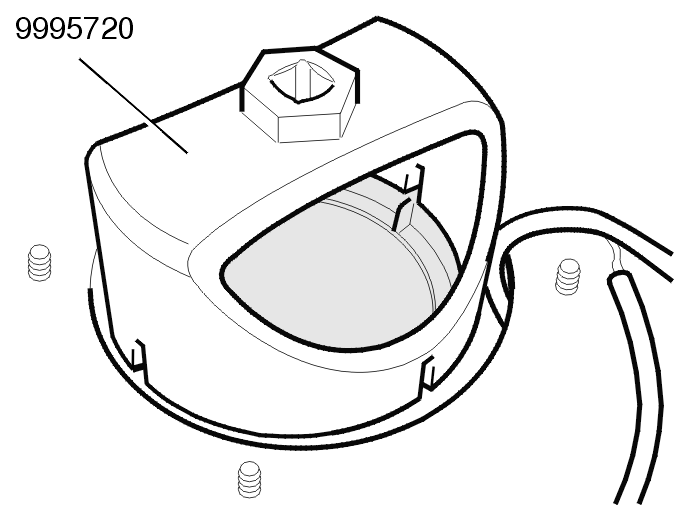

СнятиеСнимите крышку.Используйте специальный инструмент 🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP).

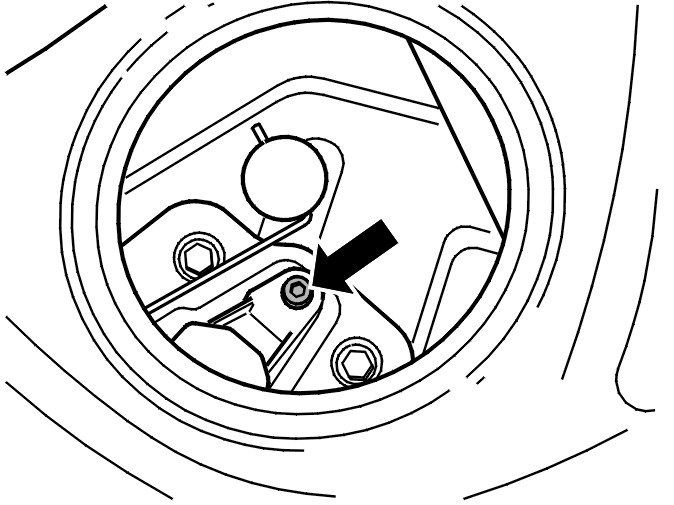

Выверните винт (1).

Осторожно поверните насос, чтобы получить доступ к топливному шлангу (1).

Снимите:

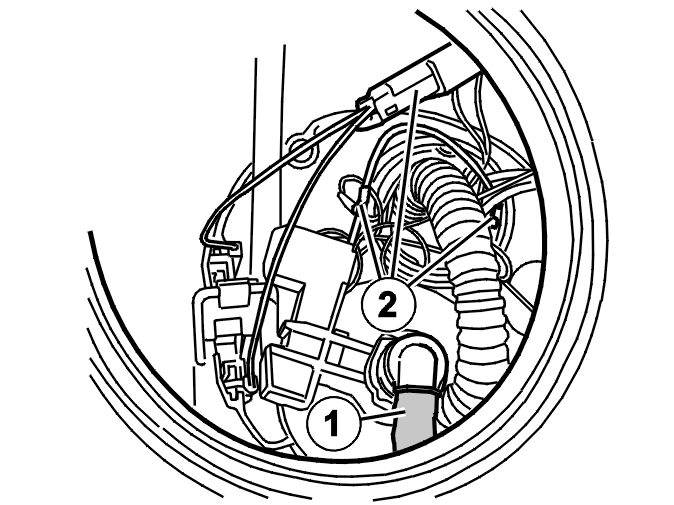

• шланг (1)
• три разъема (2).

Осторожно поднимите насос.

Примечание: Убедитесь, что рычагу датчика уровня ничего не мешает. Не изгибайте рычаг при снятии насоса.

Установка

Опустите насос в бак.

Установите:

• топливный шланг
• три разъема.

Поверните насос в положение установки. Установите кронштейн крепления и винт. (M6)Установите крышку.Используйте специальный инструмент 🔧 NYCKEL (BORTTAG/DITSÄTT MUTTER BRÄNSLEPUMP).Моменты затяжки см. Момент затяжки.

Установка бака

Используйте 🔧 AGGREGATLYFT (HYDRAULIK) вместе с пластиной 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).Осторожно поднимите бак.

Установите:

• два винта заднего крепления топливного бака. (M8)
• шланг системы выделения паров топлива в крепежных зажимах
• два винта переднего крепления топливного бака. (M8)
• топливопровод.

Снимите 🔧 AGGREGATLYFT (HYDRAULIK) и 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).

Установка задней подвески

Поднимите заднюю подвеску, пока гнезда пружины не войдут в отверстия в шасси.

Примечание: Не зажмите шланги, линии или компоненты тормозной системы при подъеме задней подвески.

Установите:

• насос диагностики утечек в его креплении
• шланг диагностики утечек
• шланг системы выделения паров топлива.

Поднимите заднюю подвеску еще, так чтобы образовался зазор в 20 мм между шасси и втулкой подрамника.

Внимание: Всегда проверяйте, чтобы автомобиль не был поднят с подъемных рычагов во время работы с подъемной площадкой.

Установите винты верхнего гнезда пружины. (M10)

Сдвиньте вверх центрирующие втулки 🔧 HYLSSATS BAKAXEL в двух задних креплениях на подрамнике.

Установите:

• винты. Слегка затяните
• винты передних креплений на подрамнике (установите винты сквозь кронштейны).

Затяните все передние крепления. (M12)Выверните винты задних креплений на подрамнике.Снимите центрирующие втулки.Установите винты задних креплений на подрамнике снова. Затяните. (M12)Уберите подъемную площадку.

Установите:

• тормозные трубы в пластмассовых зажимах на кронштейнах
• винт монтажной стойки тормозной магистрали. (M8)
• заклепки на тепловой экран на левой задней втулке подрамника
• пластмассовую гайку облицовки крыла
• шланг угольного фильтра на баке
• трубу системы выделения паров топлива между баком и задней подвеской.

Установка троса стояночного тормоза

Применимо к обеим сторонам:

Установите крепление тросов на подрамнике и зажимы на поперечных рулевых тягах.Проденьте тросы в крышки тормоза.

Подсказка: Смажьте уплотнительные кольца на направляющих втулках тросов. Используйте силиконовую смазку.

Примечание: Убедитесь, что выступ направляющей втулки правильно расположен в крышке.

Зацепите расширитель в кронштейне щитка.

Установите:

• расширитель
• возвратную пружину
• тормозной диск
• установочный штифт тормозного диска. (M6).

Установка суппорта тормоза

Применимо к обеим сторонам:

Установите:

• суппорт тормоза
• винт крепления суппорта тормоза. Используйте новые винты.

Моменты затяжки см. в Момент затяжки.

Установите:

• датчик ABS
• винт. (M6)
• кабель датчика ABS в кронштейне
• колеса. См. Установка колес.

Установка теплоизоляционного щитка

Установите:

• теплоизоляционный щиток.
• четыре пластмассовые гайки
• тросы стояночного тормоза из зажимов на баке.

Установка системы выпуска выхлопных газов

Установите систему выпуска выхлопных газов, начиная с каталитического преобразователя тройного действия и продвигаясь в направлении назад. См. Система выпуска выхлопных газов, замена.

Установка винтов верхнего гнезда пружины

Установите на обеих сторонах:

• два винта крепления гнезда пружины
• уплотнение над креплением амортизатора
• боковые панели в багажном отсеке.

Установите ковровое покрытие багажного отсека.

Установка крышки датчика уровня/топливного насоса

Подсоедините разъемы насоса диагностики утечек и датчика уровня/топливного насоса

Установите:

• крышку
• изоляционную панель.

Установите заново ковровое покрытие.

Завершение

Установите:

• спинку сиденья
• винт крепления петли (M10)
• разъем петли
• концевое крепление ремня безопасности.

Моменты затяжки см. в Момент затяжки.

Установите боковую подушку.

(V70) Наклоните подушку сиденья вперед.(S80, S60) Установите подушку сиденья.

Установите:

• винт полосы заземления.
• резиновое уплотнение на трубе топливной заливной горловины

Долейте топлива.
