Ступица переднего колеса, замена (2003, 2004)

Подготовка

Снимите колесо.

Снятие суппортов тормоза

Снимите:

• два винта
• суппорт тормоза

Подвесьте суппорт в подходящем положении.

Выворачивание винта приводного вала

Выверните винт приводного вала. Используйте отвертку в качестве упора на тормозном диске.Отсоедините конец приводного вала в ступице, вбив приводной вал в ступицу приблизительно на 10–15 мм. Используйте резиновую или медную киянку.

Снятие тормозного диска

Снимите:

• винт
• тормозной диск

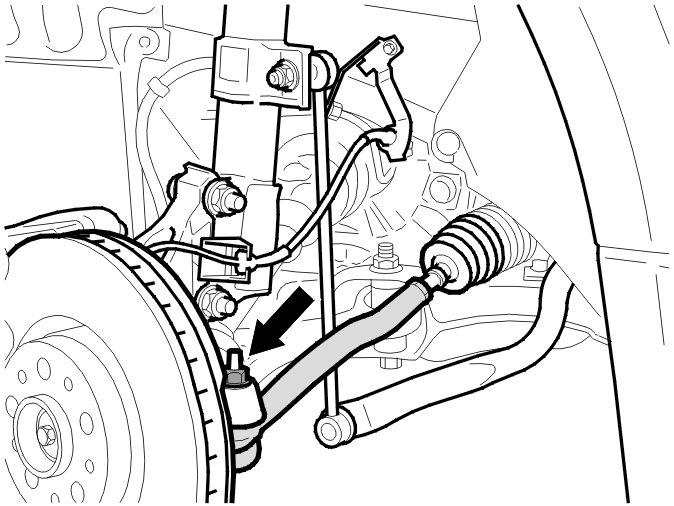

Отсоединение рулевой сошки

Снимите гайку.

Примечание: Удерживайте с помощью захвата для гаечного ключа, чтобы винт не вращался и не повредил резиновый кожух.

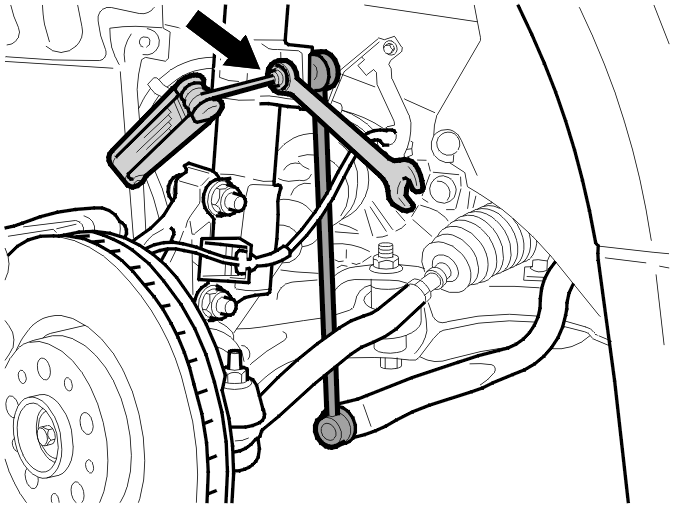

Отсоединение звена стабилизатора поперечной устойчивости

Снимите гайку. Вытяните звено из его крепления.

Примечание: Удерживайте гаечным ключом Torx так, чтобы не повредить кожух звена.

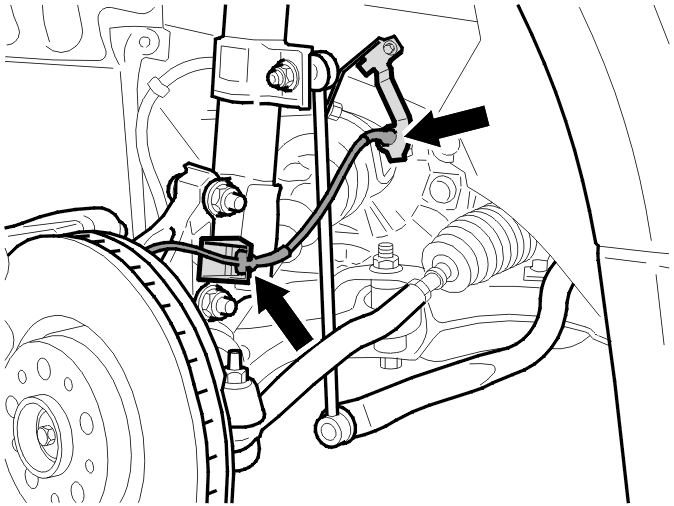

Отсоединение жгута проводов датчика ABS

Снимите жгут проводов с его кронштейнов.

Снимите втулку шарового шарнира с поперечной тяги (обе стороны)

Снимите втулку шарового шарнира с поперечной тяги. Шаровой шарнир, замена

Потяните вниз рычаг управления (1) при помощи натяжного хомута (2).Снимите пружинную стойку с рычага управления и приводного вала.

Внимание: Убедитесь, что натяжной хомут правильно закреплен в рычагах управления.

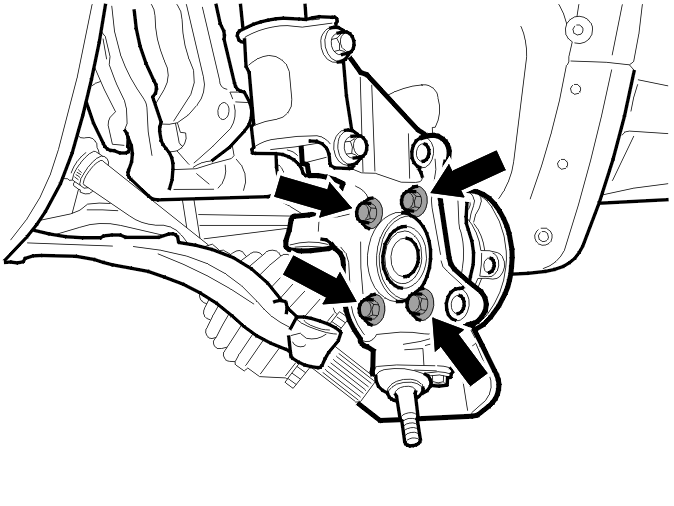

Снятие ступицы

Снимите:

• четыре винта
• ступицу

Момент затяжки

Момент затяжки Момент затяжки

Установка ступицы

Установите:

• ступицу
• четыре винта

Момент затяжки Момент затяжки

Установка рычага управления на шаровой шарнир

Установите приводной вал в ступицу. Выровняйте шаровой шарнир по отношению к рычагу управления.Разблокируйте натяжной хомут между рычагами управления.Установите гайку на шаровом шарнире. (M10)

Примечание: Удерживайте гаечным ключом Torx так, чтобы не повредить кожух.

Снимите натяжную ленту.

Установка жгута проводов датчика ABS

Установите жгут проводов в кронштейнах.

Установка звена стабилизатора поперечной устойчивости

Установите:

• звено стабилизатора поперечной устойчивости
• гайку (M12)

Примечание: Удерживайте гаечным ключом Torx так, чтобы не повредить кожух звена.

Установка рулевой сошки

Установите:

• рулевую сошку
• гайку

Момент затяжки Момент затяжки

Примечание: Удерживайте с помощью захвата для гаечного ключа, чтобы винт не вращался и не повредил резиновый кожух.

Установка тормозного диска

Установите:

• тормозной диск
• винт

Установка винта приводного вала

Установите новый винт. Используйте отвертку в качестве упора.Момент затяжки Момент затяжки

Установка суппортов тормоза

Установите:

• суппорт тормоза
• два винта

Момент затяжки Момент затяжки

Завершение

Установите колесо Установка колес
