Стекло задней боковой двери

Снятие стекла с задней боковой двери

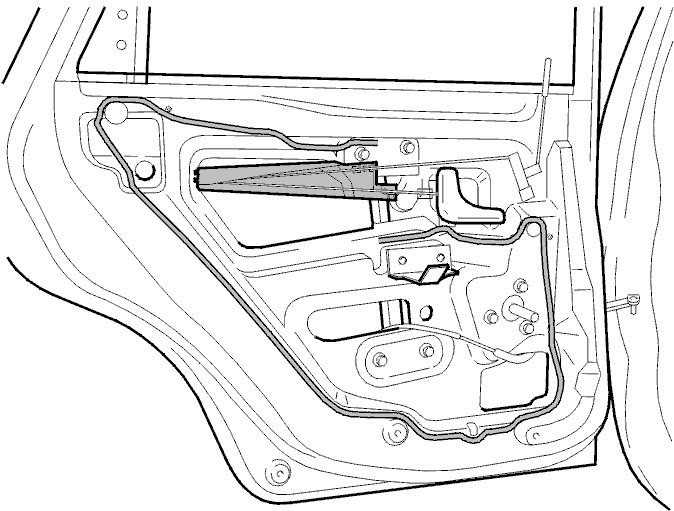

Снимите панель двери согласно Панель задней боковой двери.Снимите ленточный хомут с верхней секции панели.Осторожно поверните дренажный профиль внутрь.

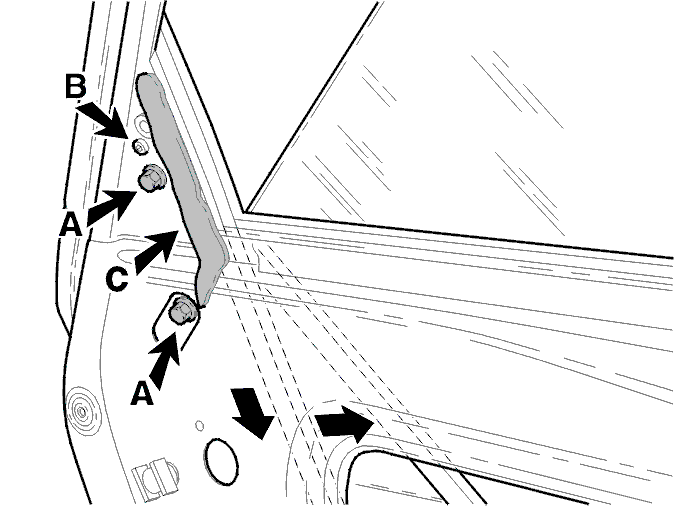

Снятие направляющей

Продвиньте стекло вверх.

Снимите:

• винт из панели (В)
• панель
• пеноматериал.

Вытяните уплотнительную накладку из направляющей. Продвиньте уплотнительную накладку вверх.Снимите направляющую, продвинув ее прямо вниз.

Снятие стекла

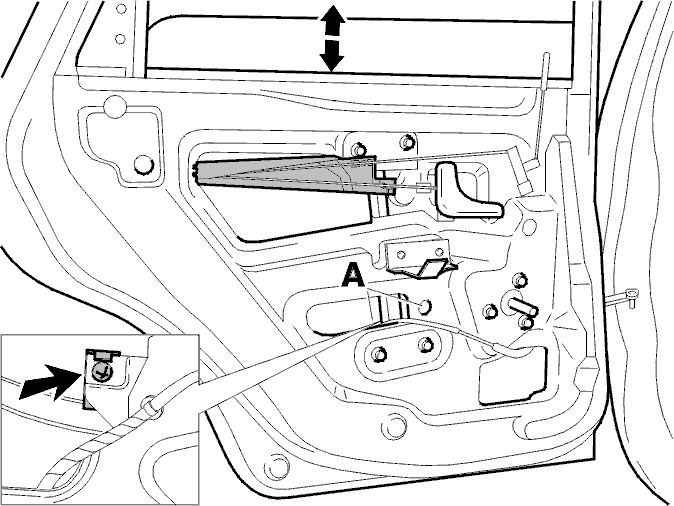

Снимите облицовку панели, чтобы получить доступ к болтам.Расположите стекло так, чтобы болты можно было снять (А).Снимите болты.Потяните стекло вверх.

Расположение стекла

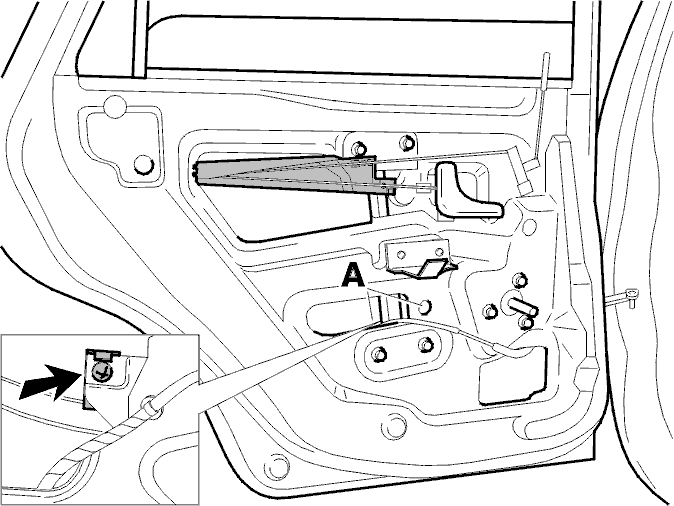

Продвиньте стекло вниз до тех пор, пока выступы не зайдут на направляющую.Установите болты (А). Затяните пальцами.Установите облицовку панели.

Установка направляющей

Смажьте молдинг и направляющую.Вставьте направляющую снизу.

Установите:

• направляющую на отверстия. Затяните винты (А). Затяните до 10 Н·м
• молдинг внитри направляющей
• наружную крышку
• винт
• секцию из пенорезины на направляющую.

Установка стекла и панели

Поднимите и опустите стекло несколько раз.Опустите стекло вниз, чтобы болты можно было затянуть.Затяните до 4 Н·мПоднимите и опустите стекло несколько раз, чтобы проверить функционирование.Установите дренажный профиль согласно Дренажный профиль.Установите ленточный хомут верхней секции панели.Установите панель двери согласно Панель задней боковой двери.Очистите стекло.
