Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C30 | D5244T8 | 2007–2010 |
| C30 | D5244T9 | 2007–2010 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| C70 (06-) | D5244T8 | 2007–2010 |
| C70 (06-) | D5244T9 | 2007–2010 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| S40 (04-) | D5244T8 | 2006–2010 |
| S40 (04-) | D5244T9 | 2007–2010 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
| V50 | D5244T8 | 2006–2010 |
| V50 | D5244T9 | 2007–2010 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Снятие крышки системы управления
Снимите крышку системы управления, см.: Kåpa kontrollsystem Kåpa kontrollsystem.
Снятие

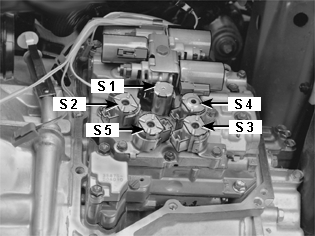

Отсоединение разъема соленоида
Осторожно: Будьте очень осторожны, чтобы не повредить проводку и электрические разъемы.
Отсоедините разъемы от соленоидов.

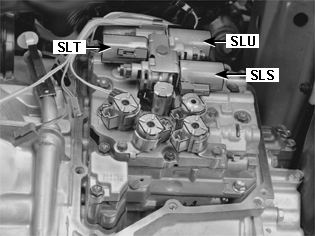

Диагностическая проверка соленоидов SLS, SLT и SLU
Примечание: Показания должны сниматься приблизительно при 20 °С.
Соленоид SLS, SLT и SLU
Измерьте сопротивление между обоими штырьками в разъеме соленоида.Правильное значение: 5,0-5,6 Ом.
Если значение любого из соленоидов SLS, SLT и SLU неправильное
Замените систему управления.Система управления калибруется вместе с соленоидами.
Диагностическая проверка соленоида S1-S5
Примечание: Показания должны сниматься приблизительно при 20 °С.
Соленоид S1
Измерьте сопротивление между штырьком разъема соленоида и выводом заземления коробки передач.Правильное значение: 12-16 Ом.
Соленоиды S2-S5
Измерьте сопротивление между штырьком разъема соленоида и выводом заземления коробки передач.Правильное значение: 11-15 Ом.
Если сопротивление любого из соленоидов S1-S5 неправильное
Замените соленоид. См.: Замена соленоида S1-S5.
Замена соленоида S1-S5
Выверните винт из соленоида. Выньте соленоид из системы управления.Смажьте уплотнительное кольцо на новом соленоиде. Используйте жидкость для автоматической коробки передач.Установите соленоид. Затяните винт. См.: Åtdragningsmoment.
Установка
Установка разъема соленоида
Осторожно: Будьте очень осторожны, чтобы не повредить проводку и электрические разъемы.
Подсоедините разъемы к соленоидам.
Завершение
Установка крышки системы управления
Установите крышку системы управления. См.: Kåpa kontrollsystem Kåpa kontrollsystem.
