Снятие и установка блока управления микроклиматом в сборе

Перед началом работы с системой управления микроклиматом

Осторожно: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.Хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции, касающиеся медленных и быстрых утечек. См.Масло, система кондиционирования, заполнение.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Операции в моторном отсеке

• Сначала прочитайте раздел Перед началом работы с системой управления микроклиматом
• Отсоедините провод аккумулятора
• Зажмите шланги зажимами. Используйте фиксирующие плоскогубцы🔧 SLANGTÅNG
• Отсоедините шланги обогревателя от теплообменника, вдавив соединитель шланга, сжав защелку и вытянув шланг
• Закупорьте трубки теплообменника

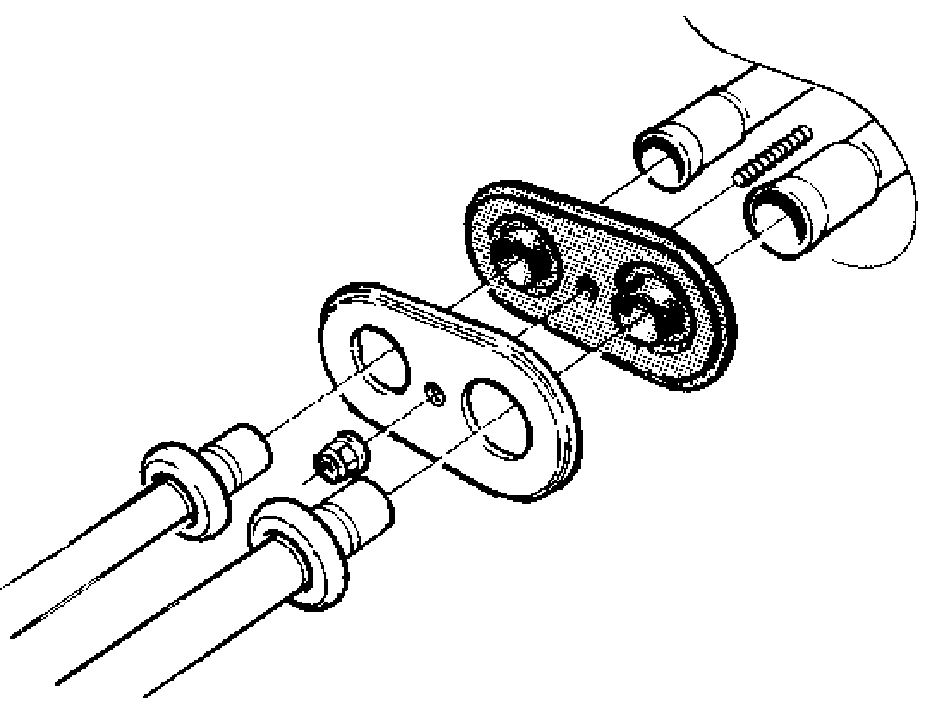

• Снимите крышку и резиновое уплотнение ввода
• Снимите стеклоочиститель ветрового стекла. См. Освещение, измерительные приборы и другое электрическое оборудование Замена рычага очистителя ветрового стекла
• Снимите водоотвод. См. Салон, внешняя часть Замена узла переднего стеклоочистителя и его электродвигателя
• Также снимите фильтр для пыльцы
• Снимите держатель.

Дополнительная работа в моторном отсеке на автомобилях с системой кондиционирования:

• выверните винт, удерживающий трубный соединитель и кронштейн расширительного бачка / осушителя (чтобы облегчить отсоединение труб от испарителя).

• Снимите трубу с испарителя при помощи специального инструмента🔧 NYCKEL (FJÄDERLÅSKOPPLING A/C RÖR) P400и🔧 NYCKEL 5/8" (FJÄDERLÅSKOPPLING A/C RÖR) P800, закупорьте трубу
• Снимите крышку и резиновое уплотнение ввода.

Работа в салоне

• Снимите модуль системы электронного управления микроклиматом. См.Модуль управления системой ЭУМ, замена
• Снимите модуль системы ручного управления микроклиматом. См.Замена или регулировка тросов управления / механической задней с екции и панели управления / передней секции (система ручного управления микроклиматом / СТАНДАРТ)
• Снимите приборную панель. См. Салон, внешняя часть Приборная доска. Снимите центральную консоль. См. Салон, внешняя часть Центральная консоль
• Автомобиль с правосторонним управлением:
• Снимите крепления коврового покрытия пола.

• Снимите ленточные хомуты кабеля, чтобы открыть доступ к трубе канала в полу на стороне пассажира

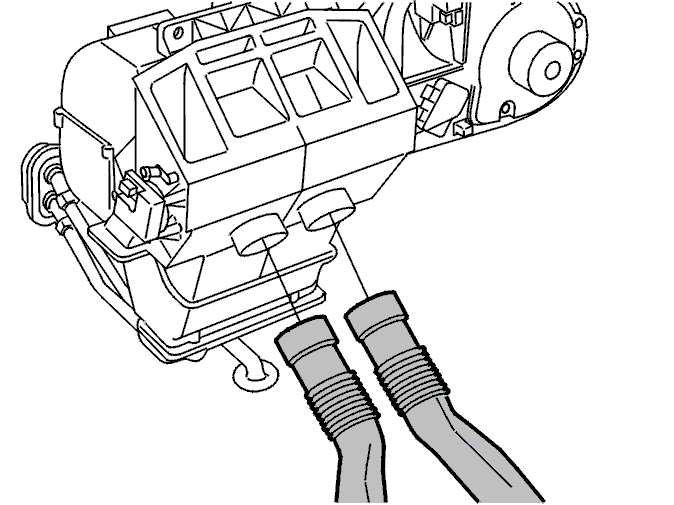

• Отсоедините трубы каналов в полу от блока управления микроклиматом
• Также снимите кронштейн RTI (Дорожная информация) или усилителя
• Снимите блок RTI (Дорожная информация) с его креплениями на боковой стороне капота на стороне пассажира
• Снимите коленный буфер, если применимо.

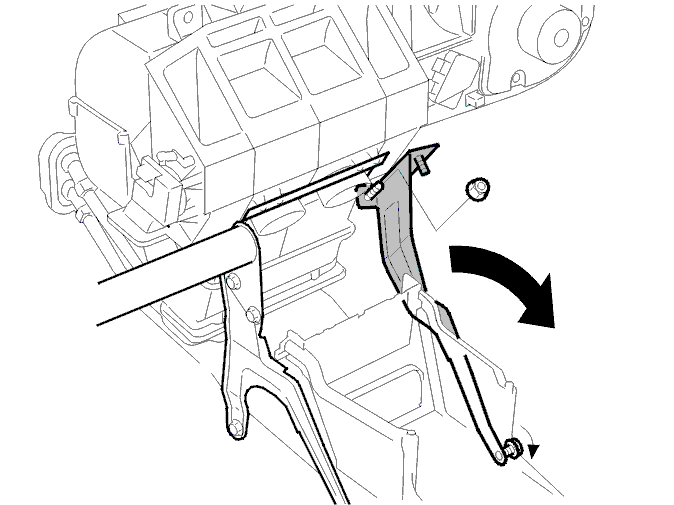

• Выверните гайку, выверните винт и отведите назад кронштейн на стороне пассажира
• Отсоедините сливной шланг от пола.

• Снимите вакуумный регулятор системы поддержания выбранной скорости.

• Снимите кабельный канал с его крепления на электродвигателе вентилятора обдува
• Снимите и отсоедините разъем
• Снимите жгут проводов с кронштейна (ранее - основание реле)
• Снимите жгут проводов с ленточных хомутов на корпусе распределения воздуха

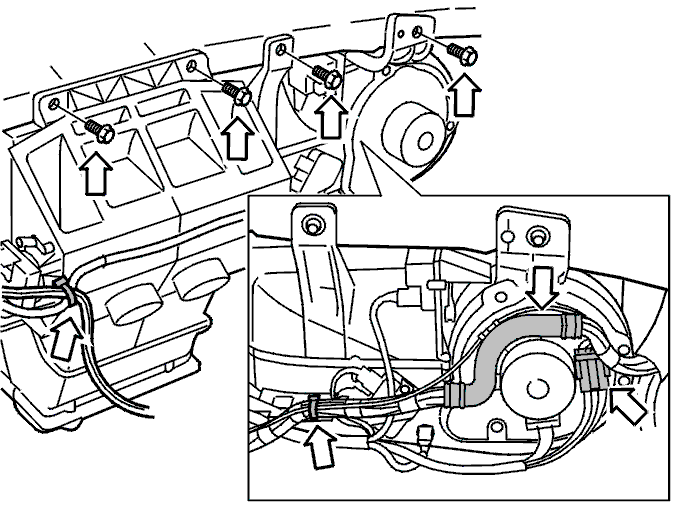

• Выверните винты блока управления микроклиматом
• Снимите систему управления микроклиматом.

Работа в салоне

• Установите систему управления микроклиматом
• Установите винты блока управления микроклиматом
• Установите вакуумный регулятор системы поддержания выбранной скорости
• Установите сливной шланг на полу
• Установите коленный буфер, если необходимо
• Установите блок RTI (Дорожная информация) с его креплениями на боковой стороне капота на стороне пассажира
• Установите кронштейн RTI (Дорожная информация) или усилителя
• Отведите вперед кронштейн на стороне пассажира и привинтите на место
• Установите трубы каналов в полу
• Установите ленточные хомуты кабеля, так чтобы был открыт доступ к трубе канала в полу на стороне пассажира
• Установите крепления коврового покрытия
• Подсоедините и установите разъем блока управления микроклиматом
• Установите жгут проводов с ленточными хомутами на корпусе распределения воздуха
• Установите жгут проводов на кронштейне (ранее - основание реле)
• Автомобиль с правосторонним управлением:
• Установите приборную панель. См. Салон, внешняя часть Приборная доска. Установите центральную консоль. См. Салон, внешняя часть Центральная консоль
• Установите модуль системы электронного управления микроклиматом. См.Модуль управления системой ЭУМ, замена
• Установите модуль системы ручного управления микроклиматом. См.Замена или регулировка тросов управления / механической задней с екции и панели управления / передней секции (система ручного управления микроклиматом / СТАНДАРТ).

Операции в моторном отсеке

• Установите крышку и резиновое уплотнение ввода теплообменника
• Установите трубы обогревателя на теплообменнике
• Долейте охлаждающей жидкости
• Установите держатель
• Установите фильтр для пыльцы
• Установите водоотвод. См. Салон, внешняя часть Замена узла переднего стеклоочистителя и его электродвигателя
• Установите стеклоочиститель ветрового стекла. См. Освещение, измерительные приборы и другое электрическое оборудование Замена рычага очистителя ветрового стекла
• Подсоедините провод аккумулятора
• Выполните саморегулировку электродвигателей, когда работа закончена.
