Замена или регулировка тросов управления / механической задней секции и панели управления / передней секции (система ручного управления микроклиматом / СТАНДАРТ) (B5202FS, B5204T2, B5204T3)

Подготовка, сторона пассажира

• Снимите бардачок. См. салон, внешнюю часть Панель и модуль надувной подушки безопасности SRS пассажира
• Снимите звукоизоляционную панель. См. салон, внешнюю часть Я№шсю№эрџ фюёър

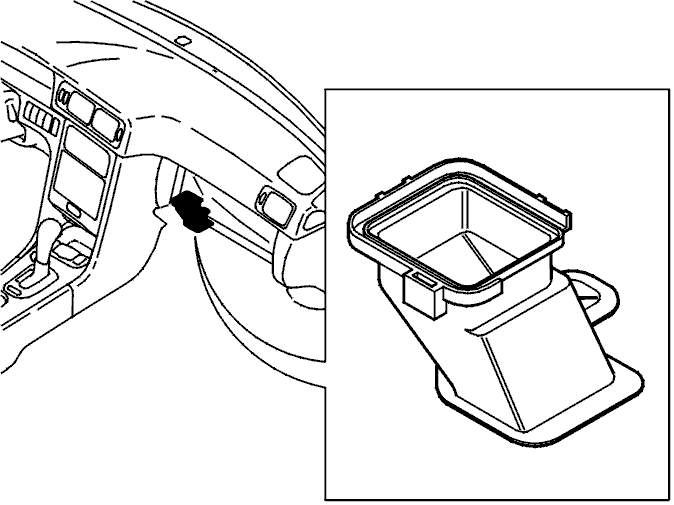

• Снимите воздуховоды пола.

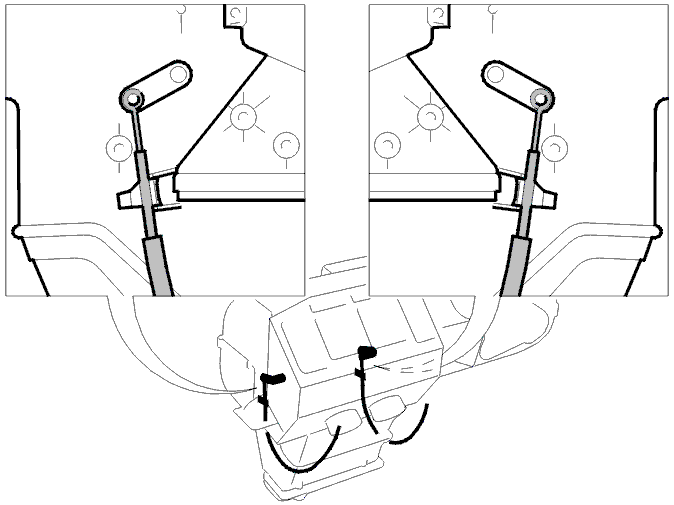

• Отсоедините трос управления от управления микроклиматом.

Подготовка, сторона водителя

• Снимите звукоизоляционную панель. См. салон, внешнюю часть Я№шсю№эрџ фюёър
• Снимите крепления коврового покрытия
• Отсоедините трос управления от управления микроклиматом.

Подготовка, центральная консоль

• Снимите радио. Вытяните магнитолу и поместите ее на центральную консоль, чтобы открыть доступ к отделению магнитолы.

Примечание: Магнитола может поцарапать панели и т.п.

Снятие панели управления / передней секции

• Снимите органы управления обогревателя салона
• Отвинтите винты
• Отсоедините разъемы
• Снимите панель управления / переднюю секцию.

Снятие тросов управления / механической задней секции

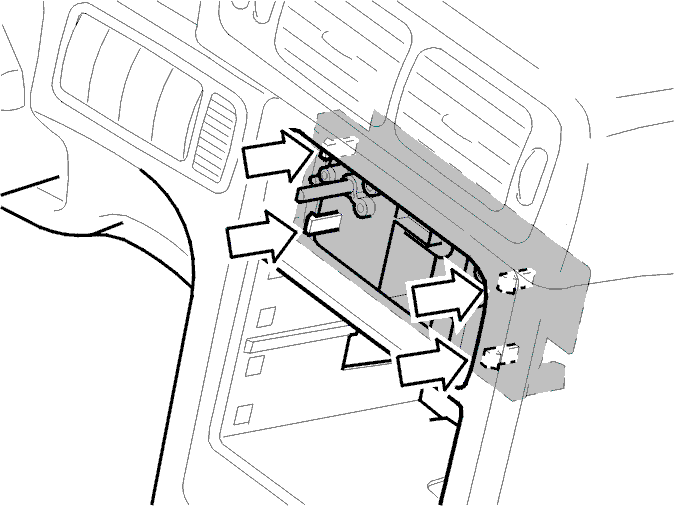

• Отсоедините тросы управления / механическую заднюю секцию, разблокировав защелки
• Выньте тросы управления / механическую заднюю секцию через отверстие для магнитолы.

Примечание: Тросы управления могут поцарапать панели и т.п.

Замена тросов управления на механической задней секции

Снятие

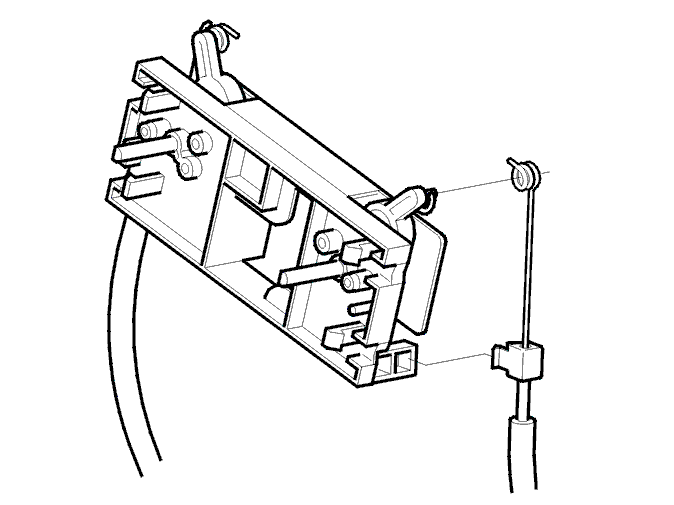

• Ослабьте крепление крепления троса к задней секции
• Снимите тросы управления с задней секции.

Установка

• Установите тросы управления на заднюю секцию
• Установите трос управления на заднюю секцию.

Установка тросов управления / механической задней секции

• Расположите тросы управления / механическую заднюю секцию, вставив через отверстие для магнитолы
• Проведите тросы управления в нужное место
• Протяните разъемы через отверстие к панели управления / передней секции
• Установите тросы управления / механическую заднюю секцию.

Установка панели управления / передней секции

• Подсоедините разъемы
• Привинтите панель управления / переднюю секцию на место
• Установите органы управления обогревателя салона.

Установка тросов управления на управление микроклиматом

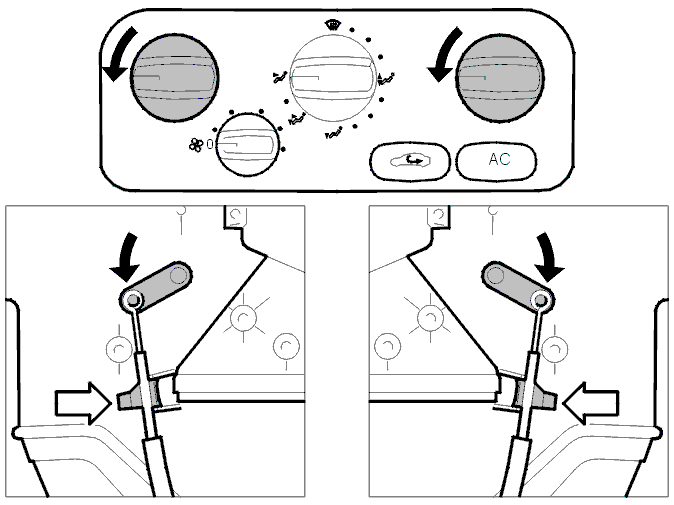

• Установите трос на рычаг
• Поверните переключатель в салоне как можно дальше
• Прижмите рычаг в самое нижнее положение
• Установите трубку троса в крепление троса.

Проверьте

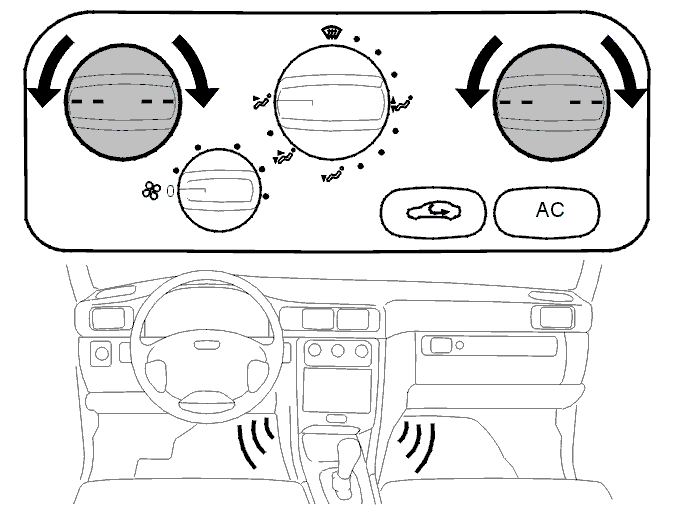

• Поверните переключатель обогревателя салона по часовой стрелке как можно дальше. Прислушайтесь к исходящему звуку, когда заслонка достигает своего крайнего положения
• Убедитесь, что оба крайних положения переключателя обогревателя салона параллельны панели управления. В противном случае отрегулируйте. См.Регулировка крайних положений переключателя обогревателя салона.

Регулировка крайних положений переключателя обогревателя салона

• Снимите трубку троса управления с системы управления микроклиматом
• Поверните переключатель в салоне как можно дальше
• Прижмите рычаг в самое нижнее положение
• Установите трубку троса в крепление троса
• Проверьте крайние положения переключателя обогревателя салона. См.Проверьте.

Заключительные операции

• Установите магнитолу, если применимо
• Установите крепления коврового покрытия пола на стороне водителя
• Установите воздуховод пола
• Установите звукоизоляционные панели. См. внешнюю часть Я№шсю№эрџ фюёър и салон Я№шсю№эрџ фюёър
• Установите бардачок. См. салон, внешнюю часть Панель и модуль надувной подушки безопасности SRS пассажира.
