Снятие головки цилиндров (D4192T3, D4192T4)

Подготовка

Снимите

• отрицательный провод аккумулятора. См.Обращайте внимание при отсоединении и подсоединении провода акк умулятора
• крышку двигателя
• шланг воздухозаборника. Закупорьте отверстия
• верхние шланги подачи нагнетаемого воздуха. Закупорьте отверстия
• разъем датчика давления наддува
• все брызговики.

Снятие крепления модуля управления двигателя (ЕСМ)

• Снимите крепление модуля управления двигателя (ЕСМ). См.Замена модуля управления двигателя.

Опорожнение системы охлаждения

• Опорожните систему охлаждения. См.Система охлаждения, опорожнение/заливание

Снятие ремня распределительного механизма

• Поместите домкрат под двигатель в качестве опоры при снятии крепления двигателя
• Снимите ремень распределительного механизма. См.Кулачковый ремень, замена.

Снятие шкива распределительного вала

• Снимите шкив распределительного вала. См.Шестерня и маслоуплотнительные кольца на стороне кулачкового ремня, заме на. Используйте упор🔧 MOTHÅLL (KAMAXELHJUL) D24
• Снимите пластину сзади шкива распределительного вала.

Снятие корпуса термостата

• Отсоедините разъем датчика температуры охлаждающей жидкости двигателя (ECT)
• Снимите корпус термостата и шланги. Поместите корпус и шланги в сторону.

Снятие других компонентов

Отсоедините разъемы от

• датчик частоты вращения коленчатого вала
• датчик давления масла
• генератор (GEN)
• компрессор системы кондиционирования (A/C)
• датчик температуры топлива
• насос для впрыска топлива
• датчик давления топлива
• свечи предпускового подогрева
• форсунки
• датчик положения распределительного вала (CMP)
• соленоид остановки заслонки
• клапан EGR
• выключатель фонаря заднего хода.

Освободите и выньте жгут проводов.Расположение компонентов в моторном отсеке, см.Двигательный отсек.

Снимите

• датчик температуры топлива с его крепления. Сдвиньте датчик в сторону
• кабель датчика температуры топлива для насоса для впрыска топлива
• крепление трубы насоса рулевого привода с усилителем на держателе крепления двигателя
• вакуумные шланги от вакуумного насоса.

вакуумные шланги от вакуумного насоса.

Снятие насоса для впрыска топлива

Снимите

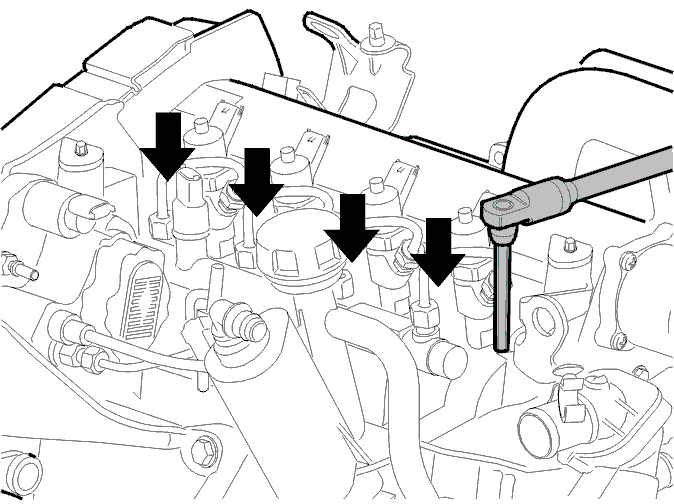

• зажимы топливопроводов от трубок впрыска топлива
• линию подачи между насосом для впрыска топлива и топливопроводом
• входящий топливопровод к насосу для впрыска топлива
• 3 винта держателя крепления двигателя

• 2 винта, прикрепляющих кронштейн топливного насоса к двигателю.

• Выньте топливный насос и кронштейны.

Снятие турбонагнетателя (TC)

• Снимите турбонагнетатель (TC). См.Турбонагнетатель (ТС), замена.

Снятие головки цилиндров

• Выверните винты головки цилиндров
• Сбейте головку цилиндров при помощи резиновой киянки.

Примечание: Головку цилиндров нельзя отвинчивать, так как она закреплена двумя направляющими втулками.
- Закупорьте масляные каналы, чтобы защитить их от грязи
- Снимите прокладку головки цилиндров.
