Система тяг панелей крыши (2006, 2007)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

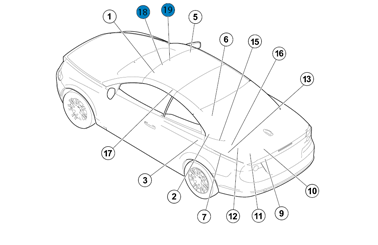

• обшивка потолка передней части салона Innertak fram
• Внутренняя обшивка потолка, средняя Innertak mittre
• Внутренняя обшивка, задняя Innertak bak
• Петля внутренней обшивки потолка, передняя Gångjärn innertak främre

Снимите датчик Холла, крыша Hallsensor tak

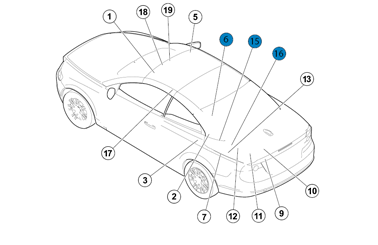

• Панель крыши, передняя Takplåt fram
• Панель крыши, задняя Takplåt bak
• Панель крыши, средняя Takplåt mitt
• вещевую полку.Hatthylla

Снимите датчик Холла, крыша Hallsensor tak

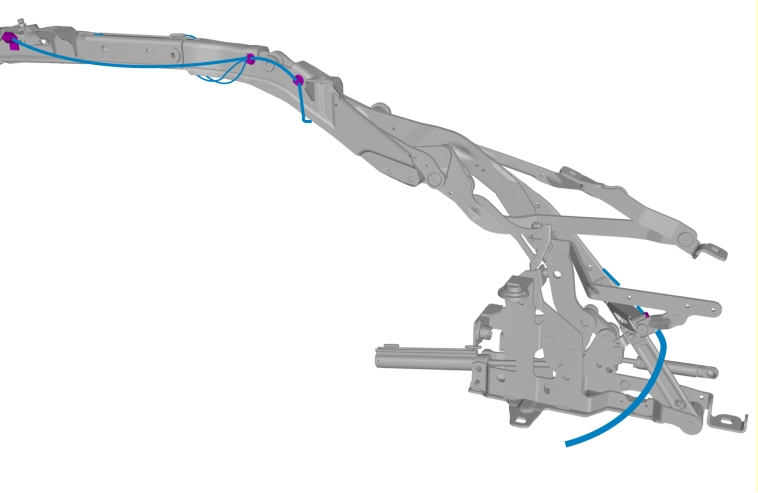

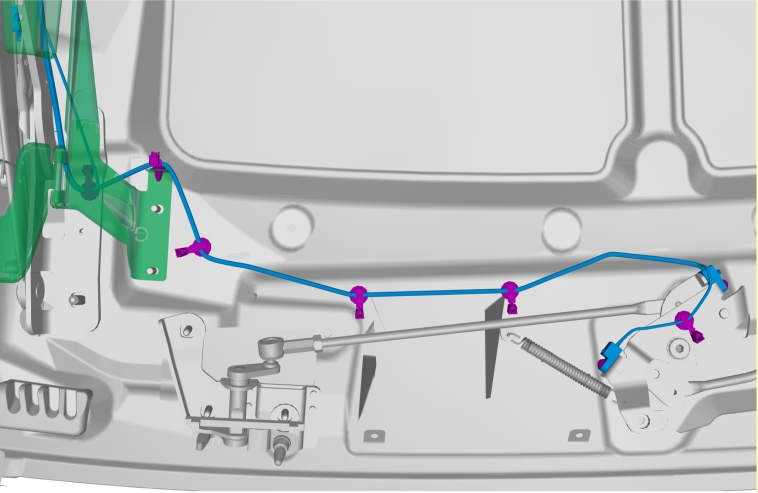

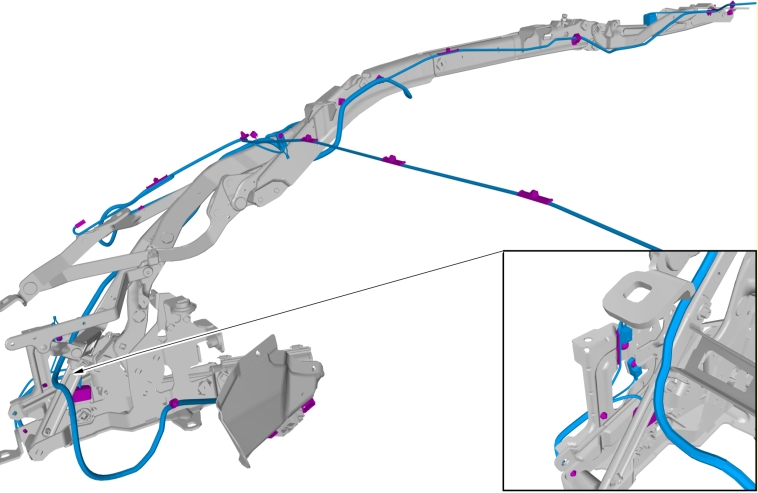

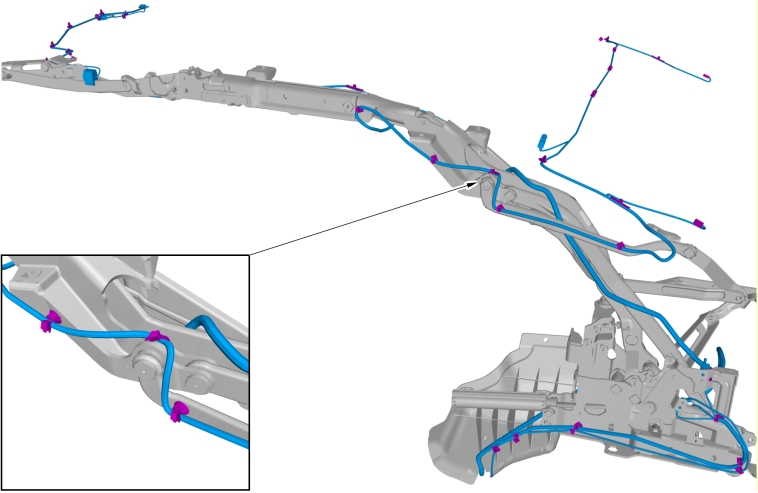

Осторожно: Запомните как проведена проводка и шланги.

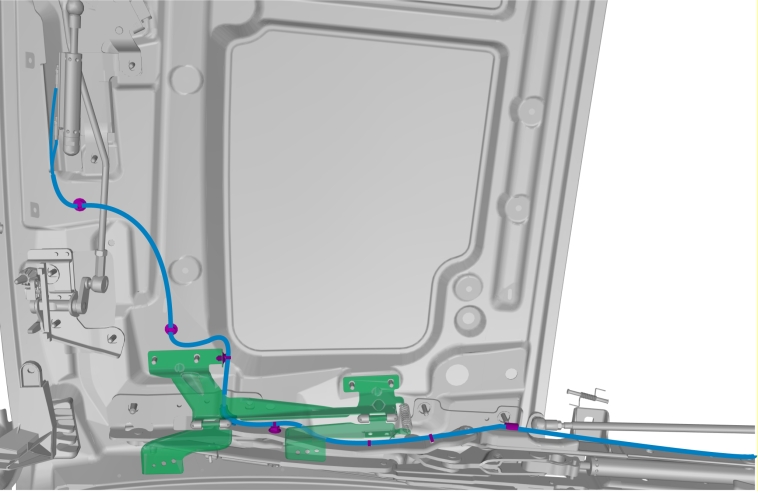

Освободите датчик положения опускаемой крыши Lägesgivare nedfällbart tak

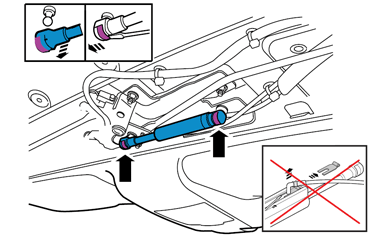

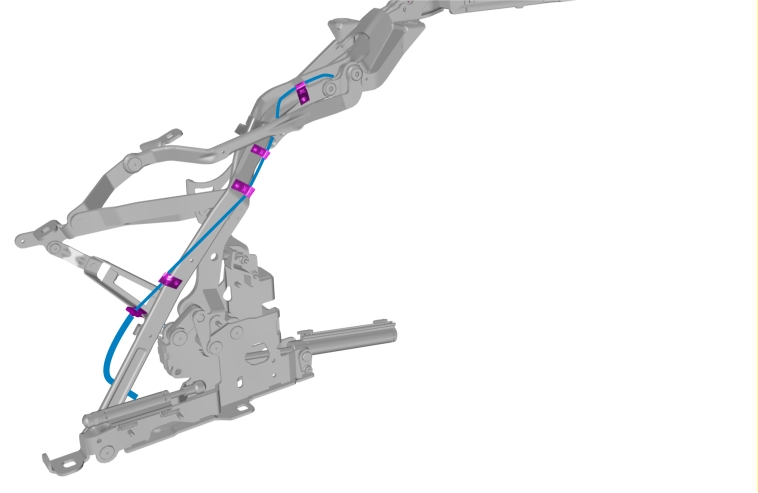

• Гидравлический цилиндр, передняя панель крыши Hydraulcylinder främre takplåt

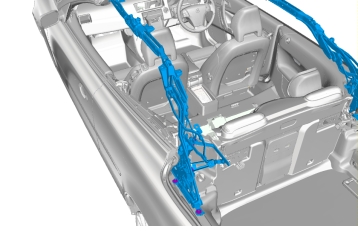

• Рычажная система гидравлического цилиндра привода крыши Hydraulcylinder länksystem tak

Примечание: Убедитесь в том, что используются новые компоненты.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 24 Н·м

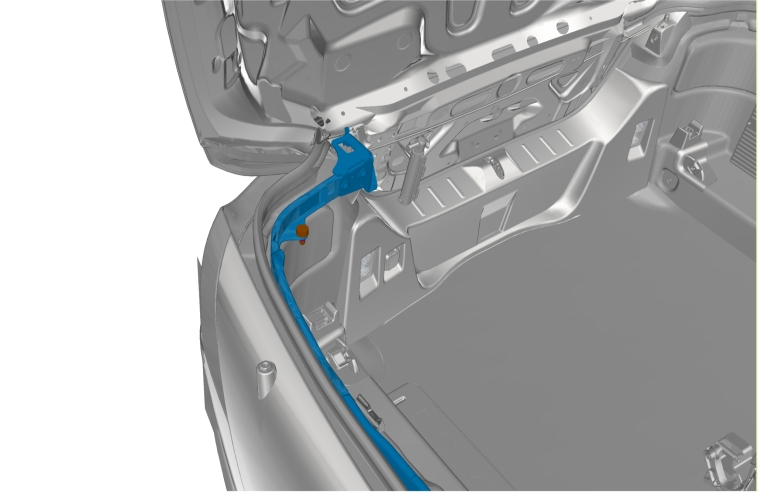

Освободите главный гидравлический цилиндр опускаемой крыши Huvudhydraulcylinder nedfällbart tak

Автомобиль, изготовленный до номера шасси: 042742

Все автомобили

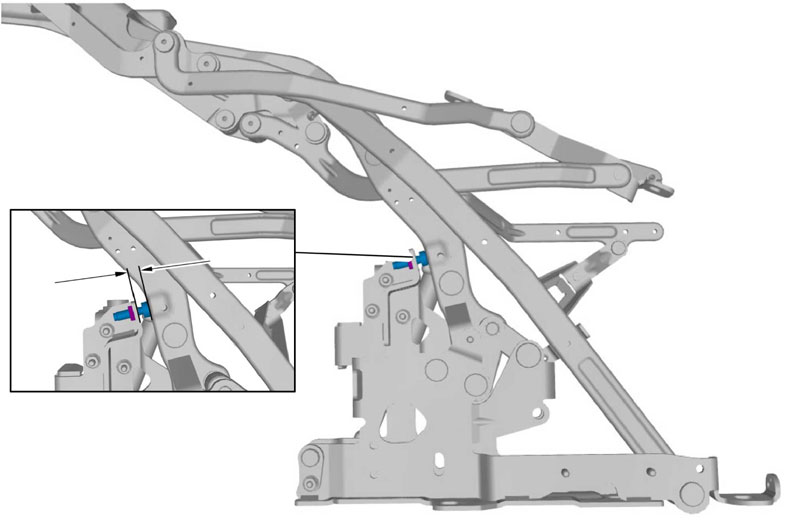

Выполнить: винт конечного положения, система тяг, регулировка Ändlägesskruv länksystem, justering

Примечание: Не устанавливайте шарниры или потолок до регулировки всей крыши.

Установите в обратном порядке.

Опускание крыши, регулировка Крыша, регулировка

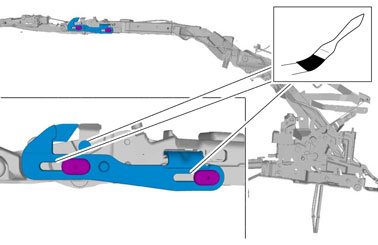

Высокотемпературная консистентная смазка арт. 1161778

проведите дорожное испытание автомобиля.

Выполнить: потолок, проверка на герметичность Tak, kontroll täthet
