Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы

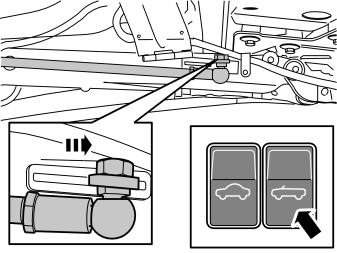

Откройте передний замок потолка и замок между средним и задним потолочными листами при помощи кнопок.Выпустите давление масла в гидравлическом насосе, см.: Oljetryck hydraulsystem avlastning.
Снимите среднюю часть потолка, см.: Innertak mittre.
Снятие
Примечание: Для этого требуется два человека.

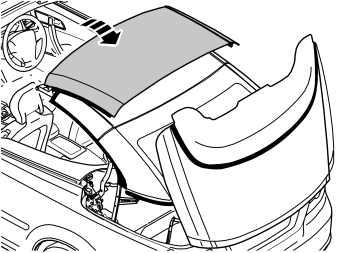

Поднимите передний потолочный лист и осторожно положите его на средний потолочный лист.
Примечание: Обратите внимание на положение пластмассовых шайб и на расположение втулок.

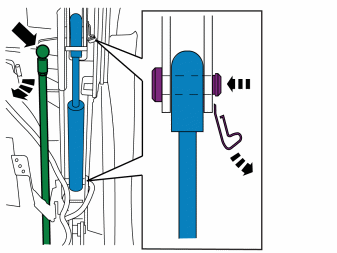

Снимите:
- стопорный шплинт замка, снимите и отогните в сторону раскос
- стопорный зажим на гидравлическом цилиндре
- оси, 2 шт.
- гидравлический цилиндр.

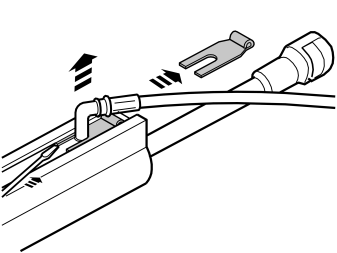

Достаньте стопорные стержни гидравлических цилиндров, 2 шт.
Примечание: Отметьте шланги перед тем, как начать их замену.
Осторожно: Риск разливания масла, защитите бумагой.
О-кольца следует всегда менять.
Установка
Установка производится в обратном порядке.

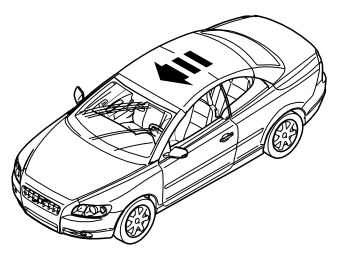

Осторожно: Проверьте работу крыши, переведя её из закрытого положения в открытое и затем опять в закрытое.
Проверьте уровень масла в расширительном бачке гидравлического насоса и при необходимости долейте масло, номер детали: 3074 1424.
