Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Установка датчиков Холла

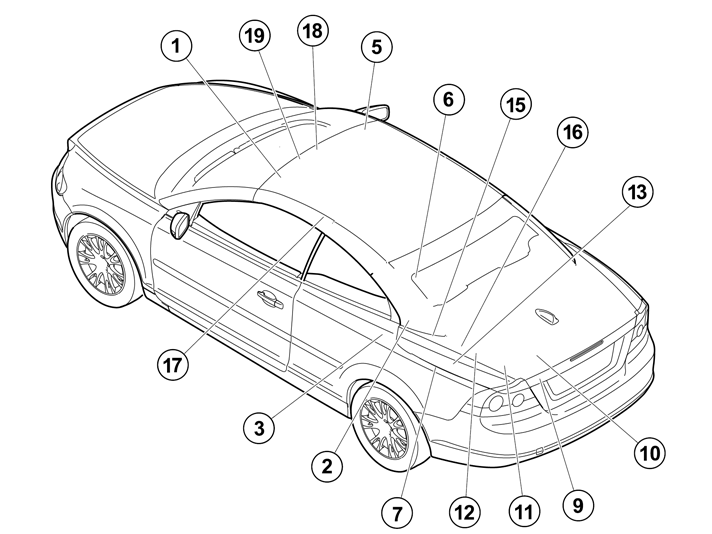

Есть всего 14 шт. датчиков Холла, расположенных, как это показано на рисунке.Номер 2 и 17 на иллюстрации, это датчики положения задней и соответственно передней части потолка.
Подготовительные работы
Относится ко всем датчикам Холла.
Снятие
Относится ко всем датчикам Холла.
Снятие датчика Холла
Выверните 1 винт.
Сращивание кабелей
Удлините жгут проводки до датчиков Холла, см.: Соединение кабелей.
Демонтаж/установка
Снятие датчика Холла, № 1
Снимите панель, см.: Panel vindruta balk övre.Открутить винт, 1х М4 (0,5 Нм).
Снятие датчика Холла, № 3
Снимите боковую панель, см.: Sidopanel baksäte.
Открутить винт, 1х М4 (1,5 Нм).
Снятие датчика Холла, № 5
Снимите панель, см.: Panel vindruta balk övre.
Открутить винт, 1х М4 (0,5 Нм).

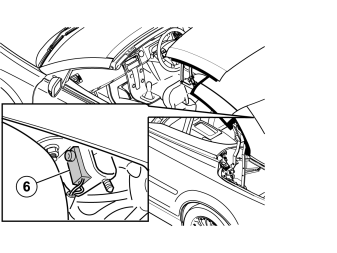

Снятие датчика Холла, № 6
Открутить винт, 1х М4 (0,5 Нм).

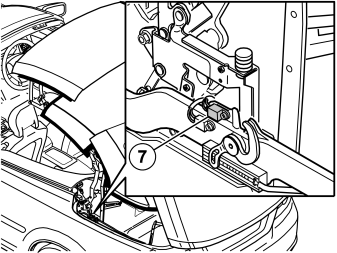

Снятие датчика Холла, № 7
Открутить винт, 1х М4 (2,2 Нм).

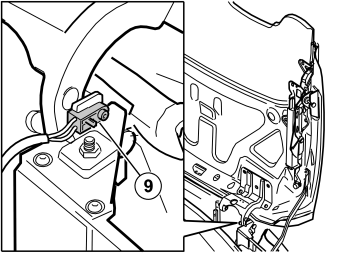

Снятие датчика Холла, № 9
Открутить винт, 1х М4 (2,2 Нм).
Снятие датчика Холла, № 10
Снимите блокиратор согласно: Lastbegränsare bakre låsning.

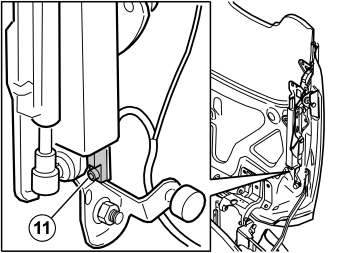

Снятие датчика Холла, № 11
Открутить винт, 1х М4 (2,2 Нм).

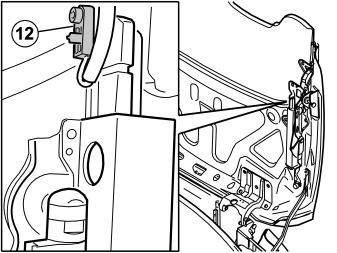

Снятие датчика Холла, № 12
Открутить винт, 1х М4 (2,2 Нм).
Снятие датчика Холла, № 13
Открутить винт, 1х М4 (2,2 Нм).

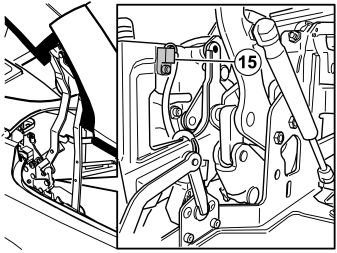

Снятие датчика Холла, № 15
Открутить винт, 1х М4 (1,8 Нм).

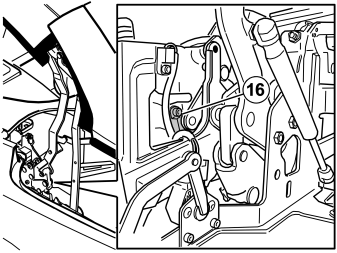

Снятие датчика Холла, № 16
Открутить винт, 1х М4 (1,8 Нм).
Установка производится в обратном порядке.
Завершение
Осторожно: Проверьте работу крыши, закройте её, потом откройте и опять закройте.
