Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | D24 | 1992, 1993 |
| 940 | D24T | 1991–1993 |
| 940 | D24TIC | 1991–1996 |
| 960 | D24TIC | 1991–1994 |
Специальные инструменты
- 🔧 VENTILSÄTESFRÄSMASKIN
- 🔧 DORN (MONT-VENTILSÄTE INSUG/AVGAS)
- 🔧 DORN (MONT-VENTILSÄTE AVGAS)D24
Снимите головку цилиндров в соответствии с Головка цилиндра, замена и разберите ее в соответствии с Головка цилиндров, прочистка/осмотр.
Замена направляющих втулок клапанов
Направляющие втулки клапанов необходимо заменять до замены седел клапанов, см. Направляющие втулки клапана, замена.
Прочистка камеры сгорания
Прочистите камеру сгорания.Край седла должен быть ясно виден после прочистки.
Снятие седла клапана

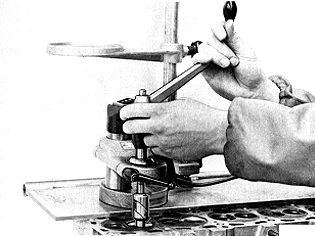

Снимите седло клапана.Расточите седло клапана с помощью резца типа "Mira" (номер детали 🔧 VENTILSÄTESFRÄSMASKIN). См. инструкции производителя. Удостоверьтесь в том, что седло в головке цилиндра не повреждено.Тщательно очистите поверхности.
Измерение
Измерьте диаметр углубления седла в головке цилиндров и цилиндра клапана.

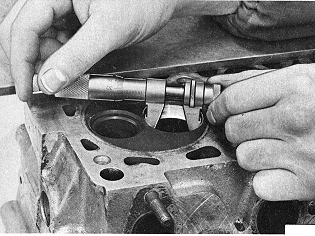

Используйте внутренний микрометр для измерения углубления седла.
| Диаметр, углубление седла, мм (дюйм). | Стандартный(производственное исполнение). | Увеличенный(исполнение запасных деталей). |
|---|---|---|
| впускной | 37.000-37.016 (1.4567-1.4573). | 37.200-37.216 (1.4646-1.4652) |
| выпускной | 33.000-33.016 (1.2992-1.2998) | 33.200-33.216 (1.3071-1.3077) |
| Диаметр, седло, мм (дюйм) | ||
| впускной | 37.090-37.105 (1.4602-1.4608) | 37.290-37.305 (1.4681-1.4687) |
| выпускной | 33.090-33.105 (1.3028-1.3033) | 33.290-33.305 (1.3106-1.3112) |

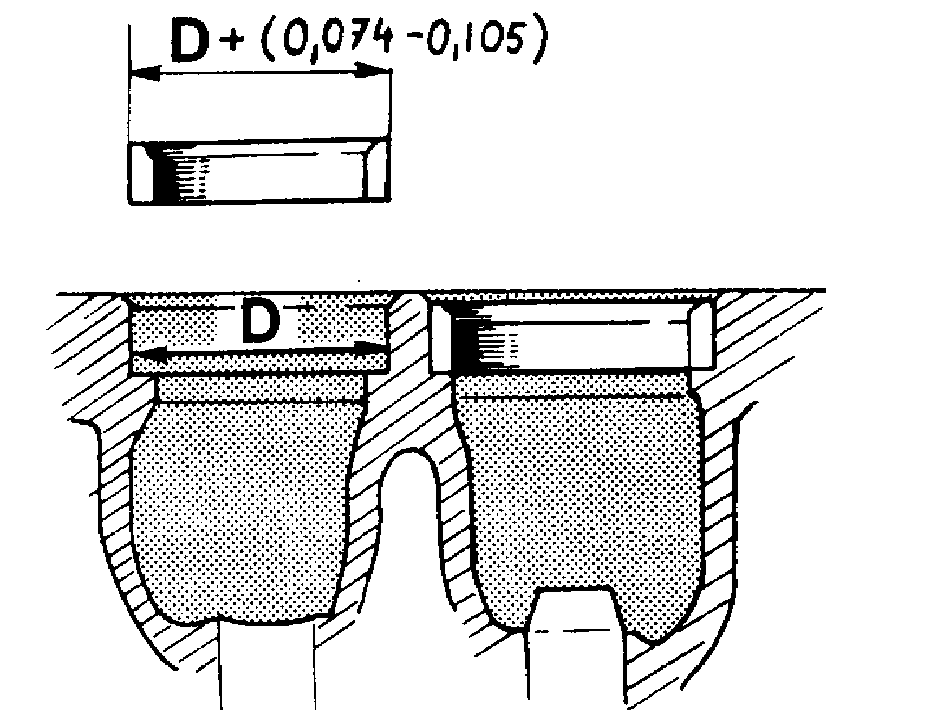

При замене седел клапанов: интерференция между седлом клапана и его отверстие в головке цилиндров должно быть 0.074-0.105 мм (0.0029-0.0041 дюймов). Это означает, что седло клапана должно быть гораздо больше, чем диаметр отверстия в головке цилиндров. Замените головку цилиндров, если зазор слишком мал. Расточите углубление седла, если интерференция слишком велика.
Нагревание головки цилиндров

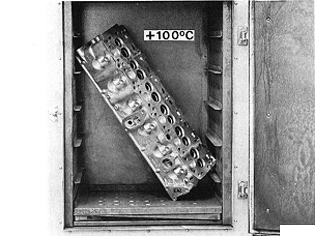

Нагрейте головку цилиндров.
Нагрейте до 100°C (212°F).
Подготовка установки седел клапанов
Установите новое седло в инструмент для установки.Используйте шлямбур 🔧 DORN (MONT-VENTILSÄTE INSUG/AVGAS) для седел впускных клапанов и 🔧 DORN (MONT-VENTILSÄTE AVGAS)D24 для седел выпускных клапанов.
Охлаждение седла клапана

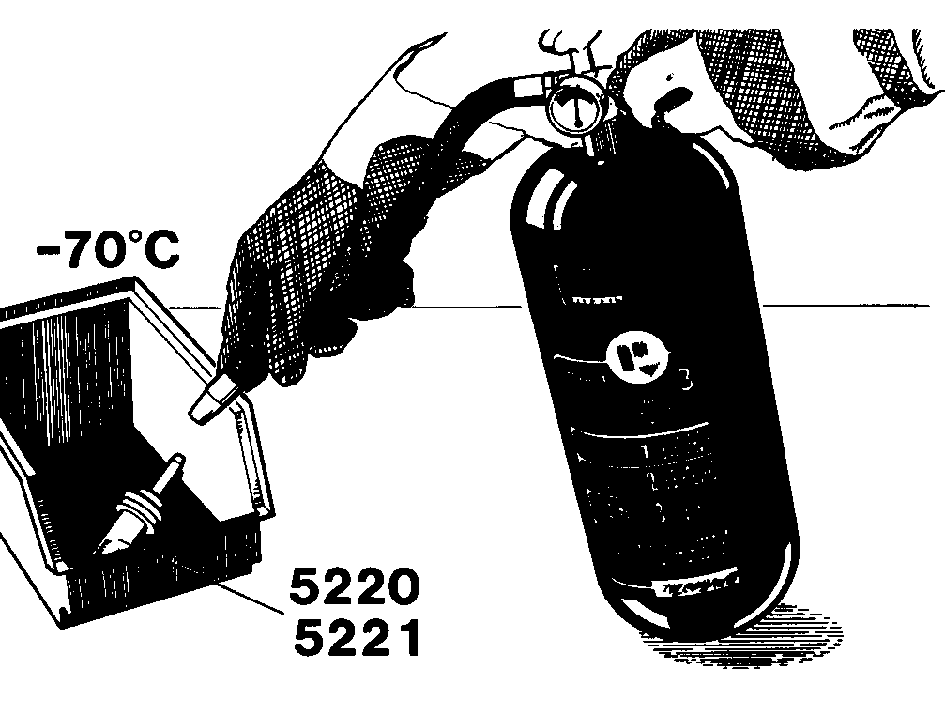

Охладите седло клапана.
Пользуйтесь защитными перчатками и защитными очками.
Для того, чтобы охладить седло до -70°C (-90°F), используйте сжиженный углекислый газ или схожее с ним вещество.
Установка седла клапана
Постукиванием установите на место седло клапана.
Примечание: Это необходимо сделать быстро, за 3-4 секунды, во избежание потери температуры.
Проверка зазора
Проверьте посадку седла клапана.
Удостоверьтесь в том, что седло правильно опустилось на место и установлено прочно. В противном случае замените головку цилиндров в соответствии с Головка цилиндра, замена.
Притирка клапанов и расточка седел и установка головки цилиндров
Притрите клапаны и расточите седла в соответствии с Головка цилиндров, прочистка/осмотр.
Соберите головку цилиндров в соответствии с Головка цилиндров, прочистка/осмотр и установите головку цилиндров в соответствии с Головка цилиндров, прочистка/осмотрГоловка цилиндра, замена
