Рычаг управления, передний, замена (2003, 2004)

Снятие шарового шарнира с рычага управления

Снимите шаровой шарнир с рычага управления. Шаровой шарнир, замена

Снятие приводного вала

Выверните винт приводного вала. Используйте отвертку в качестве упора на тормозном диске.Снимите приводной вал со ступицы. Выбейте приводной вал при помощи латунной оправки.Отведите пружинную стойку в сторону.

Снятие брызговика

Снимите брызговик под двигателем.

Снятие рычага управления

Применимо только к правой стороне:Снимите шланг угольного фильтра системы выделения паров топлива и топливопровод обогревателя блока цилиндров (где применимо) с их креплений. Сдвиньте шланг и топливопровод в сторону.

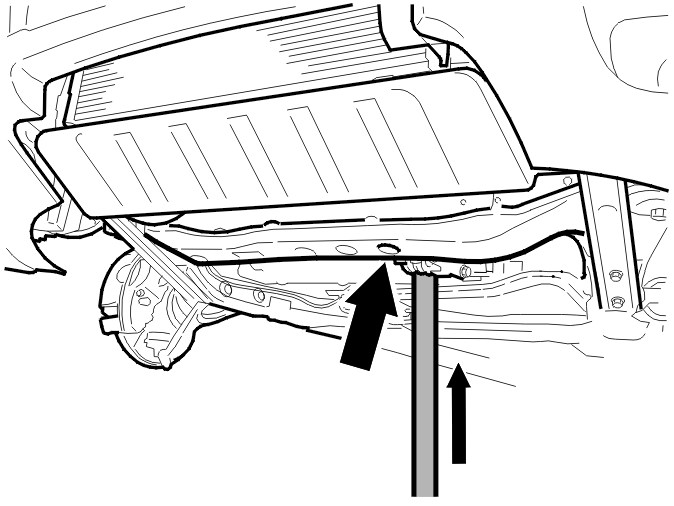

Применимо только к автомобилям с коробкой передач 4T65EV при снятии левого рычага управления:Выверните винт передней подушки двигателя. Поднимите двигатель приблизительно на 10 мм при помощи передвижного домкрата, чтобы вывернуть задний винт на переднем креплении рычага управления.

Примечание: Расположите передвижной домкрат так, чтобы он поднимался по направлению к переднему правому винту крепления кронштейна нижней реактивной тяги.

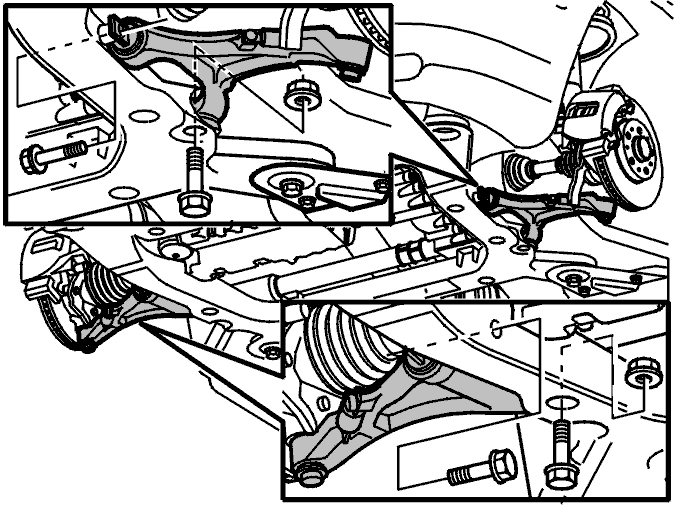

Применимо ко всем моделям:

Снимите:

• два винта
• винт и гайку
• рычаг управления.

Момент затяжки

Моменты затяжки смотрите в Момент затяжки

Установка рычага управления

Установите:

• рычаг управления
• винт и гайку
• два винта.

Примечание: Используйте новые винты.

Моменты затяжки смотрите в Момент затяжки

Применимо только к автомобилям с коробкой передач 4T65EV при снятии левого рычага управления:Опустите двигатель. Установите винт передней подушки двигателя. M10.

Применимо только к правой стороне:Установите шланг угольного фильтра системы выделения паров топлива и топливопровод обогревателя блока цилиндров (где применимо) в их крепления.

Установка приводного вала

Установите приводной вал в ступицу.Установите новый винт. Используйте отвертку в качестве упора.Моменты затяжки смотрите в Момент затяжки

Установка гайки шарового шарнира

Установите гайку. M12.

Установка брызговика

Установите брызговик под двигателем. M8.

Завершение

Установите колесо согл. Установка колес
